研磨部品の光学研磨と品質管理
光学研磨は、最小限の欠陥と滑らかな微小粗さ値が要求される高精度機械・光学部品の製造プロセスに広く採用されている加工技術である。 光学研磨は、さらなる加工、長期的な品質および機能性に必要な表面の超仕上げまたは微細仕上げを得るための方法である。高精度光学部品は、ガラスから金属に至るまで多様な材料から製造される。部品製造工程は、光学表面仕上げ要件を満たすために研磨工程で仕上げられる。

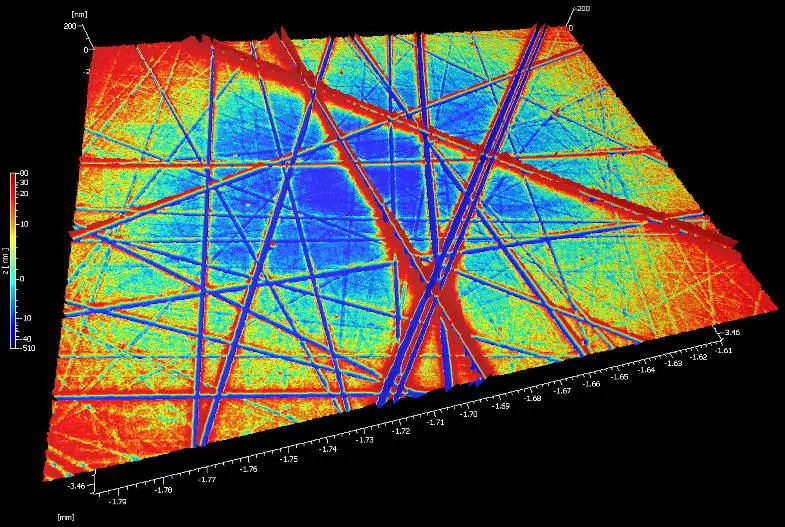

各メーカーは、この基本的な研磨方法に微妙な差異を持たせるとともに、特定の目標を達成するための独自技術を有しています。例えば、異なる材料パラメータは、異なるスピンドル/ラップ速度に対して異なる挙動を示します。光学表面を流れるスラリー内の微細研磨粒子サイズの一貫性はどうか？時間は研磨プロセスにどのように影響し、大きな粒子や外部汚染物質は表面のキズ、欠陥、損傷を引き起こしているのか？
要するに、多くの表面パラメータが最終的な表面形状の品質結果に影響を及ぼすのである。
適切な表面プロファイラーを自信を持って選択してください——お客様のサンプルを用いた実現可能性調査を当社が実施いたします。
研磨、ラップ加工、または研削された表面の分析
TopMap プロファイル計を用いた大面積3D形状スキャン測定により、光学素子、レンズ、ミラーなどの研磨面や、機械部品、シール面などのCNC加工面の効率的な検査が可能となります。

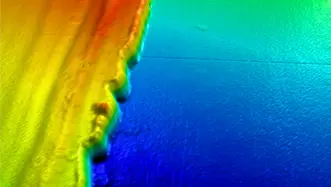

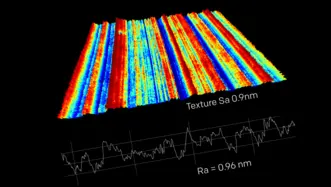

平坦度や段差といった形状パラメータだけでなく、テクスチャや粗さもナノメートルレベルの高解像度で評価します。SSST（Smart Surface Scanning Technology）を採用しているため、光沢面・つや消し面・平滑面・粗面など、あらゆる材質の表面を測定可能です。

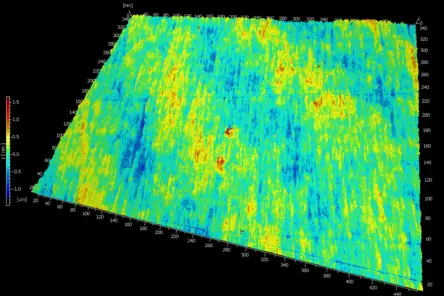

3D光学表面計測を用いた研磨面の特性評価
ここでは、光学式非接触表面計測技術が研磨面の品質管理を支援し、研磨プロセス全体のフィードバックを収集します。TopMap Micro.View は、国際規格およびトレーサブルな標準器に準拠した表面特性評価・測定を行う、極めて先進的な光学式表面プロファイラーです。Polytec の非破壊コヒーレンス走査（白色光）干渉計は、光学産業におけるこうした高度な品質管理要求を満たします。 この光学プロファイラーは完全自動化が可能で、測定ラボと生産環境の両方で稼働し、光学的に平滑な表面や超仕上げガラス部品を確実に評価します。高解像度と再現性を備え、超仕上げによる光沢面やグレー面など、幅広い光学材料を測定します。
光学プロファイラー（検査光学系および表面仕上げ用）
Micro.View
TopMap Micro.View® is an easy to use optical profiler in a compact table-top setup. Choose Micro.View® as the cost-effective inspection tool for examining precision-engineered surfaces down to the sub-nm range, for inspecting roughness, microstructures and more surface details.
Micro.View+
Advanced microscope-based surface profiler with automation and color imaging. Micro.View+ enables repeatable, operator-independent roughness and texture analysis—ready for lab and production use.
Pro.Surf+
Multi-sensor optical profiler combining large-area form measurement with integrated roughness analysis. Pro.Surf+ delivers fast, traceable form and roughness results in one production-ready system.
