Bearbeitung von flächenhaften Schwingungsmessdaten
Die PSV Software ist das Herz jedes flächenhaft messenden Schwingungsmesssystems von Polytec. Das Software-Paket hilft bei der schnellen und einfachen Erfassung, Darstellung sowie Bearbeitung von Schwingungsmessdaten mit sämtlichen PSV Scanning Vibrometern, der MSA Micro System Analyzer Serie für Mikrostrukturen sowie der automatisierten Messstation RoboVib®.
Die intuitive Bedienung der PSV Software ermöglicht selbst Einsteigern erfolgreiche Messungen binnen weniger Minuten. Das umfangreiche PSV-Softwarepaket ist speziell für die flächenhafte und dynamische Charakterisierung von mikroskopischen bis makroskopischen Messobjekten und Darstellung von Körperschallschwingungen konzipiert.
Highlights
- Schnelle Ergebnisse durch Schritt-für-Schritt Abläufe
- Bereits analysieren, während die nächste Messung läuft
- CAE Integration durch vielfältige Schnittstellen und sicheren Umgang mit großen FE Geometrien

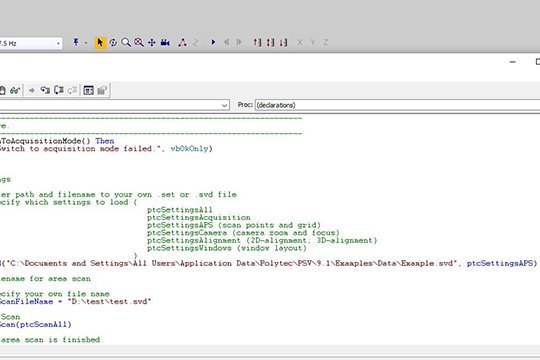

Offene Schnittestelle zur Steuerung und Datenauswertung über jegliche Software mittels Polytec FileAccess
- Nahtlose Integration mit dem Modalanalysepaket PolyWave
Einfache Integration externen Messdaten
- Unterstützt Texturen von eingescannten Geometrien für beeindruckende Ergebnispräsentationen
- Alle Moden finden mit Mehrfachanregung (MIMO) und 8 Eingangskanälen für Kraft- und Impedanzaufnehmer
Durchgängiger Workflow und individuelles Postprocessing

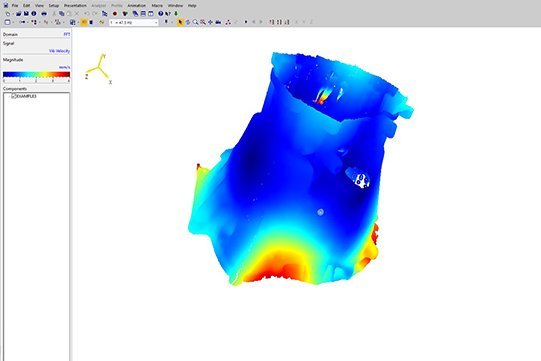

Live-Videobilder sowie intuitive Zeichen- und Vernetzungswerkzeuge führen schnell zum passenden Messgitter. Definieren Sie Datenerfassungsparameter und Anregung für Zeitdaten- oder Frequenzbereichsmessungen im Detail und verfeinern Sie jederzeit Ihre Einstellungen. Profitieren Sie von eindeutigen Visualisierungen der Messergebnisse als animierte (3D) Schwingformen und nutzen Sie zahlreiche Postprocessing-Möglichkeiten: Resonanzen per Cursor identifizieren, Bode-Plots und weitere Werkzeuge einsetzen. Schreiben Sie Makros in Visual Basic oder wählen Sie aus vorgefertigten Makros der Polytec Bibliothek aus für automatisierte oder wiederkehrende Messvorgänge. Präsentieren und teilen Sie Ihre Erkenntnisse anhand intuitiver (3D) Animationen mit Kollegen und Partnern mit dem kostenfreien ScanViewer. Polytec Update versorgt Sie automatisch mit neuesten Releases und Updates. Speziell Universitäten können sich den Wissensvorsprung durch ein attraktives, lebenslanges Wartungsprogramm sichern.
Keep it simple – Schwingformen optisch messen mit VibroScan QTec
Entdecke, wie einfach präzise Schwingformmessungen mit dem VibroScan QTec Scanning-Vibrometer sind! In diesem Video zeigen wir Schritt für Schritt, wie du mit automatischer Kalibrierung, integrierter 3D-Geometrieerfassung und dem leistungsstarken QTec-Interferometer schnell verlässliche Ergebnisse erhältst. Lerne smarte Tools und Tipps für optimale Datenqualität und effiziente Messabläufe kennen – inklusive KI-gestützter Automatisierung.
NEU
PSV 10.3 bringt KI-basiertes automatisches Meshing, leistungsfähige Spektrogramm-Analysen und schnellere 3D-Ausrichtung für effizientere und präzisere Schwingungsmessung
- KI-Auto-Polygone – 1‑Click-Messgrid, weniger Setup-Aufwand.
- Spektrogramm & Campbell – 2D/3D-Rotationsanalyse, bessere Diagnose
- Zeit & FFT parallel – eine Messung, maximale Auswerteflexibilität.
- Schnelleres 3D-Alignment – höhere Präzision, kleinerer Laser-Footprint.
- Usability-Boost – Batch-ODS-Export, schneller zur perfekten Ansicht.

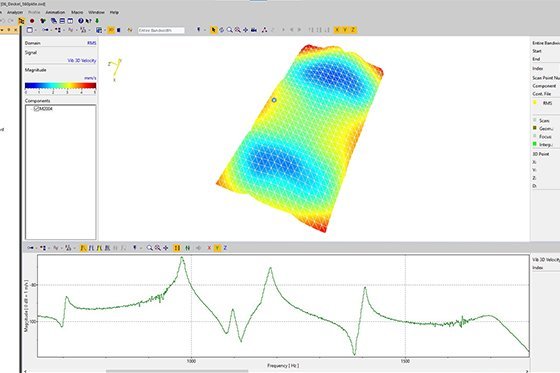

- SignalProcessor-Upgrade – Steigerung Frequenzauflösung, präzise Dämpfungsanalyse, Automatisierung
