Optische Schwingungsmessung über große Distanz
Der outdoor-taugliche VibroFlex Range ermöglicht die berührungslose Schwingungsmessung, Zustandsüberwachung und Modellvalidierung vibrierender Strukturen aus großen Distanzen sogar über 500 m. Das Laser-Schwingungsmesssystem erlaubt es, Dynamik und Standfestigkeit von Bauwerken, Maschinen und technischen Anlagen vor Ort schnell und effizient zu überprüfen. Die gemessenen Eigenfrequenzen und Durchbiegungen können zum Beispiel zur Zustandsüberwachung oder Validierung von Simulationsmodellen eingesetzt werden.
5 zentrale Fakten für eine zuverlässige Schwingungsmessung aus großer Entfernung
Erleben Sie die nächste Stufe der Zustandsüberwachung mit Schwingungsmessungen über Distanzen von mehr als 500 Metern. Dieses Video zeigt:
- wie Messpunkte auch über große Entfernungen präzise identifiziert werden können
- wie zuverlässige Messergebnisse selbst bei hellem Tageslicht erzielt werden
- wie das patentierte koaxiale Design in Kombination mit der QTec®‑Technologie eine Submikrometer‑Auflösung ermöglicht
Erfahren Sie, wie moderne Schwingungsmessung aus großer Entfernung die Zustandsüberwachung neu definiert. Nutzen Sie das Formular, um weitere Informationen anzufordern oder offene Fragen zu klären.
Unsere Experten unterstützen Sie gerne – damit Sie messen können, worauf es ankommt.
Highlights
//- Schwingungsmessung über große Distanzen > 500 m mit Laserpräzision
- SWIR-Laser und QTec® für bestes Signal-Rausch-Verhältnis
- Misst auf allen Oberflächen, sogar schmutzigen oder verkrusteten
- Zugang zu schwer erreichbaren Messpunkten – auch im Gefahrenbereich
- Präzise Ermittlung von Eigenfrequenzen ab 0 Hz
- Einfacher Aufbau in Minuten ohne Verkabelung oder Oberflächen-Vorbereitung
- Patentierte koaxiale HD-Kamera für präzises Ausrichten
- Robuster und outdoor-tauglicher Sensor (IP63)

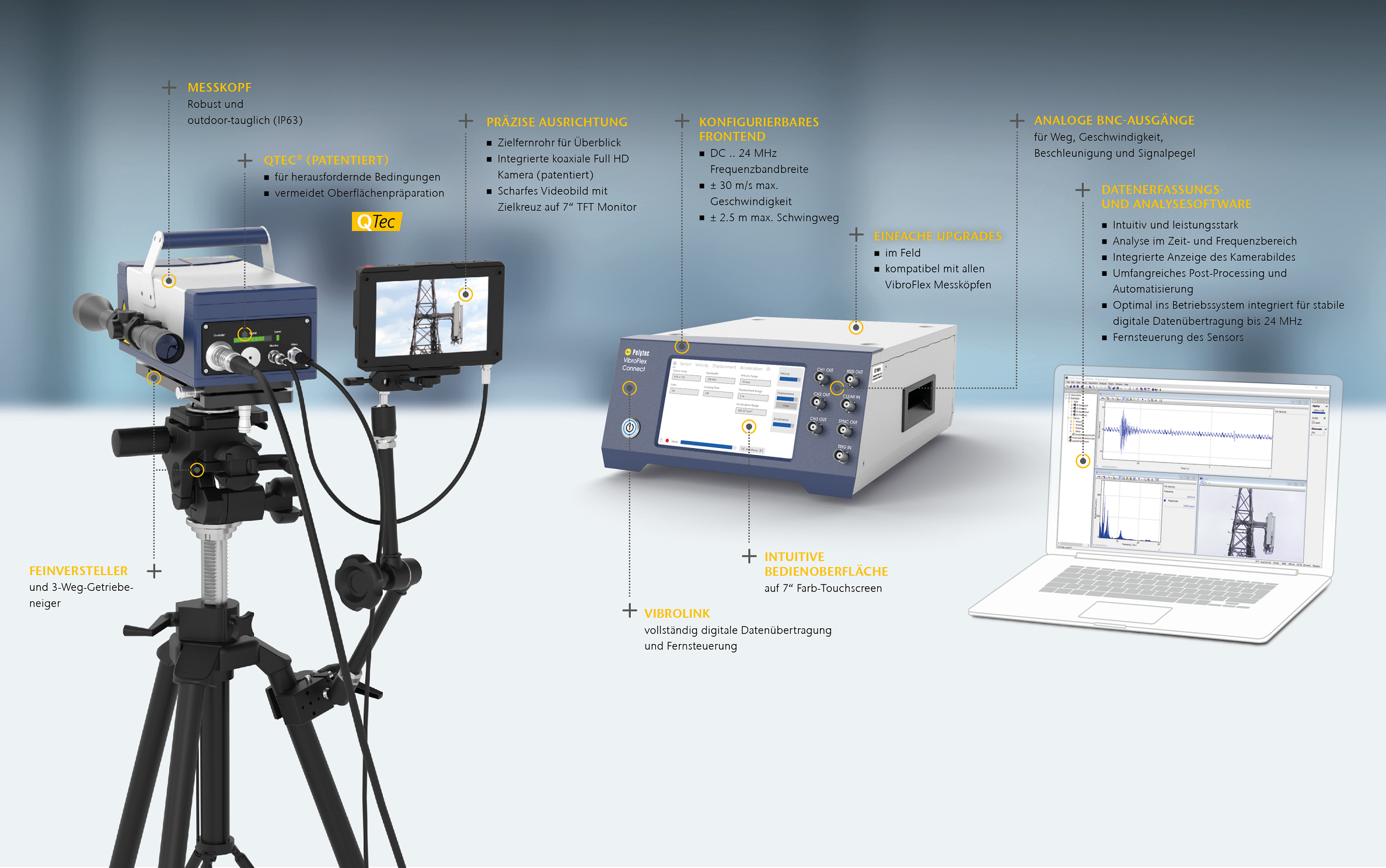

Einfach anvisieren und messen

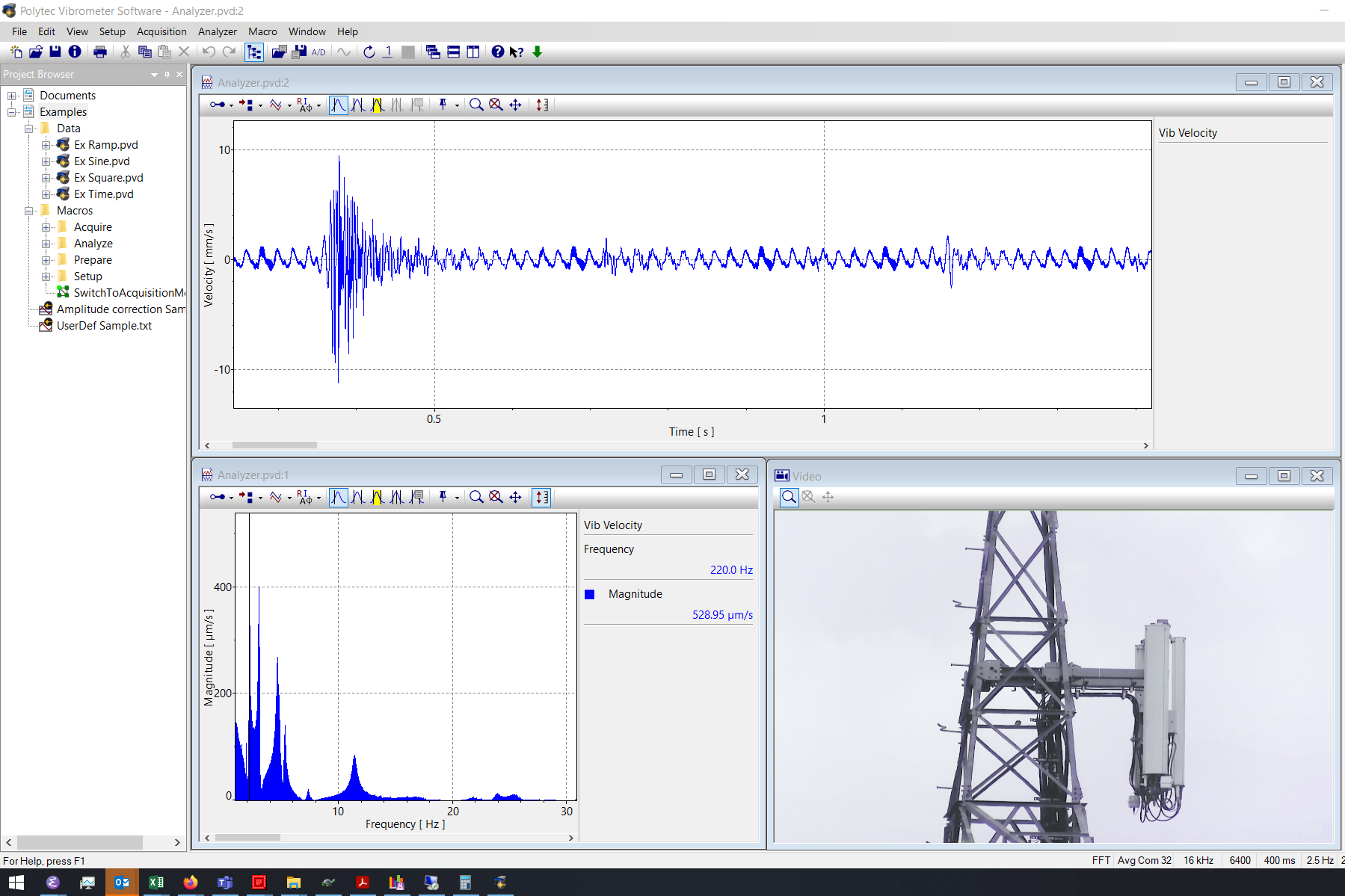

Einfach den Messkopf auf das solide Stativ montieren, den Laserstrahl mit Getriebeneiger und Feinversteller mit Hilfe des Zielfernrohrs und des parallaxe-freien hochauflösenden Kamerabildes mit Zielkreuz punktgenau ausrichten. Dann die Messung starten! Mit der Datenerfassungs- und Analysesoftware VibSoft können Sie Ihre Messdaten direkt vor Ort auswerten.
Schwingungsmessung und Condition Monitoring
VibroFlex Range erfasst Schwinggeschwindigkeit, Schwingweg und Beschleunigung mikrometergenau aus der Ferne und kommt ohne aufwändige Anbringung und Verkabelung von Sensoren aus.
Anwendungsbereiche reichen von Infrastruktur-Inspektionen über Gefahrenabschätzung bei Gebäuden und Zustandsüberwachung von Maschinen- und Industrieanlagen:
- Brücken, Gebäude und Tragwerke
- Identifikation von Rohrleitungsproblemen
- Bergbaumaschine, sogar bei verschmutzten Oberflächen
- Öfen oder Rohrleitungen und andere heiße Objekte
- Anlagen in Gefahrenbereichen (Explosionsgefahr, Hochspannung, hohe Temperatur)
- Strommasten, Stromleitungen, elektrische Anlagen
- Denkmalgeschützte Objekte

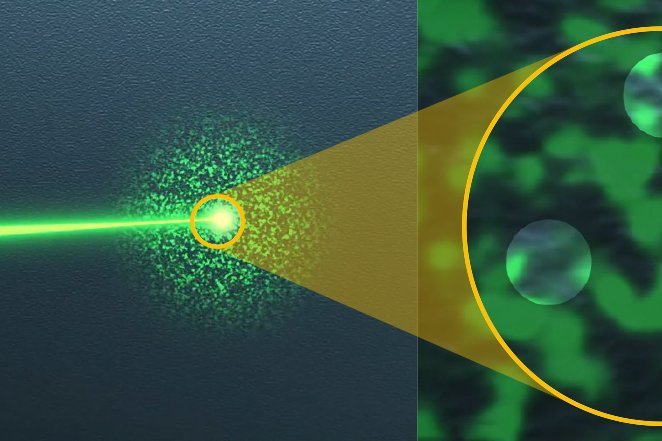

Patentiertes QTec® zuverlässig auf allen Oberflächen
Ein stets stabiles Signal, 20 dB besseres Signal-Rausch-Verhältnis und klare Ergebnisse ohne Post-Processing: Das Multi-Detektor-Konzept von QTec® vermeidet Speckle-Dropouts und stellt ein absolut stabiles Messsignal sicher für Modaltests und Schwingungsanalysen auch an schnell bewegten oder rotierenden Objekten.
QTec® macht Schwingungsmessungen schneller, einfacher und zuverlässiger denn je – für robuste, eindeutige Ergebnisse.

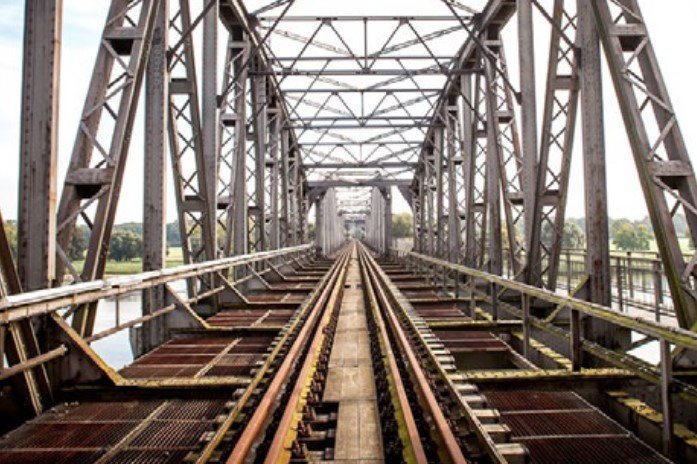

Laser-basierte Erfassung von Brückenschwingung und Ermüdungszustand an Tragwerken
Laservibrometer finden Einsatz zur berührungsfreien Prüfung des Ermüdungszustandes an Tragwerken, Bausubstanz und Brücken. Indem die Brückenschwingung präzise unter Last erfasst und ausgewertet wird, stehen Datengrundlagen zur Verfügung um Handlungsempfehlungen abzuleiten hinsichtlich der Sanierung, für Verbesserungen des Brückendröhnens in Form von Dämpfung zur Geräuschreduzierung und zur allgemeinen Qualitätsverbesserung an Eisenbahnbrücken und -tunneln.
Kontaktieren Sie Ihren PolyXpert
Kontaktieren Sie Ihren PolyXpert
Sprechen Sie uns gerne an! Wir finden die beste Lösung für Ihre Anforderungen.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Max. Frequenzbandbreite | DC – 32 MHz (Connect+) |
| Messgrößen | Geschwindigkeit, Schwingweg, Beschleunigung |
| Max. Schwinggeschwindigkeit | ±30 m/s |
| Messbereiche Geschwindigkeit | ±1 mm/s – ±30 m/s |
| Beste Geschwindigkeitsauflösung | 4 nm/s/√Hz |
| Beste Wegauflösung | < 230 fm/√Hz |
| Max. Beschleunigung | 100.000 km/s² |
| Signalverarbeitung | FPGA-basiert |
| Eigenschaft | Wert |
|---|---|
| Optisches Prinzip | QTec® Mehrkanal-Interferometer |
| Messlaser | 1550 nm (SWIR, unsichtbar) |
| Messlaser-Leistung | < 1 0 mW |
| Pilotlaser | 520nm, grün |
| Lasersicherheitsklasse | Klasse 2 (beide Laser) |
| Arbeitsabstand | 5m .. > 500 m |
| Fokussierung | Manuell |
| Integrated camera | Full HD 1920×1080 px (koaxial) |
All Asugänge über das Frontend Connect+
| Eigenschaft | Wert |
|---|---|
| Betriebstemperatur | 0 ... +40 °C |
| Schutzklasse | IP63 |
| Leistungsaufnahme | ca. < 20 W |
| Gewicht | 8.7 kg |
| Abmessungen (L×B×H) | 435 x 171 x 175 mm |
Klicken Sie hier, um die technischen Merkmale des Connect+ Front-Ends einzusehen
Downloads
Verwandte Produkte

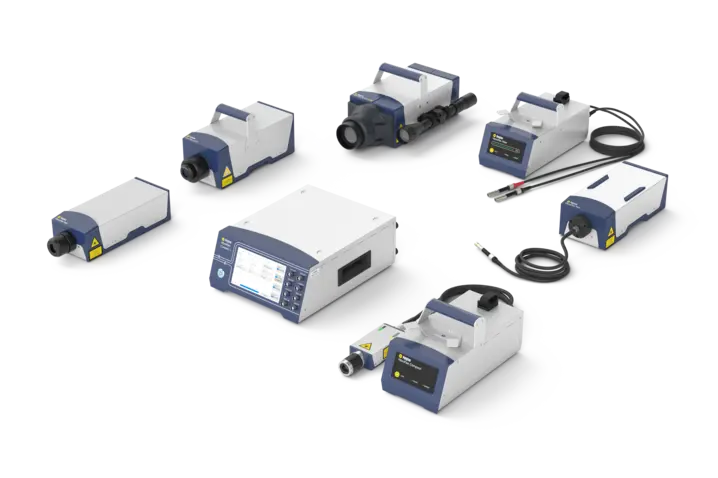

VibroFlex
