Kleine Bereiche von Klebstoffen, Beschichtungen und Farben härten
Hergestellt mit einer einzigartigen Kombination aus Hochleistungs-LEDs und anpassbarer Optik, bieten die luftgekühlten OmniCure® AC450 unnd AC475 UV-LED-Lampensysteme hohe Bestrahlungsstärke (>8W/cm2) bei flexiblem Bedienungsabstand, der Herstellern vorzügliche Produktivität bei niedrigen Betriebskosten ermöglicht.
Unter Einsatz der patentierten Prozesse für die Adressierung der einzelnen UV LED-Modulleistung von Lumen Dynamic bieten die LED-Härtungssysteme AC450 und AC475 konsistente Ergebnisse, indem sie hohe Längsgleichmäßigkeit über den gesamten Härtungsbereich von 50 mm bis 75 mm bieten. Ein einheitlicher Belichtungsbereich ermöglicht das Härten größerer und/oder mehrerer Teile gleichzeitig. Zu Steigerung des Durchsatzes besteht außerdem die Möglichkeit, einen statischen Härtungsprozess in einen zu verwandeln, bei dem Teile gehärtet werden, während sie in Bewegung sind.
Merkmale
Merkmale | Vorteile |
Abgabeleistung 8W/cm2 | Hochgeschwindigkeitshärtung für Klebstoffe, Beschichtungen und Tinten |
Anpassbare Frontend-Optik | Größere Flexibilität im Härtungsprozess durch Höchstbestrahlungsstärken bei größerem Bedienabstand |
Patentierter Prozess zur Ansteuerung bestimmter LED-Module | Gleichmäßige und beständige Härtung durch exzellente Regelmäßigkeit über den gesamten LED-Bereich |
Verfügbar mit 395 nm und 365 nm | Möglichkeit, die optimale Wellenlänge für den Klebstoff, die Beschichtung oder die Tinte und ebenso die Substrate individuell passend für jede Anwendung zu wählen |
Luftgekühlt | Einfach in jeden Arbeitsplatz integriert, keine Zusätzliche Lüftung, Ozon-Filterung oder Kühlung benötigt. |
I/O-Port für Fernsteuerung | Automatisierungsmöglichkeit zur Produktivitätserhöhung |
Hocheffiziente LED-Module | Spart Kosten beim Energieverbrauch im Vergleich zu herkömmlichen Bogenlampen |
Kompakte Größe | Einfach in jeden Arbeitsplatz integrierbar |
20.000 Stunden Lebensdauer | Niedrigere Betreibskosten im Vergleich zu herkömmlichen Bogenlampen |
Schmale Wellenlängenausgabe durch LED | Höherer Teile-Ertrag durch niedrigere Temperaturen bei der UV-Härtung im Vergleich zu herkömmlichen Bogenlampen |
Spezifikationen
AC450 | AC475 | |||
LED-Peak- Wellenlängen | 365 nm ± 5 nm, 395 nm ± 5 nm | 365 nm ± 5 nm, 395 nm ± 5 nm | ||
Aktiver optischer Bereich | 50 x 25 mm | 75 x 25 mm | ||

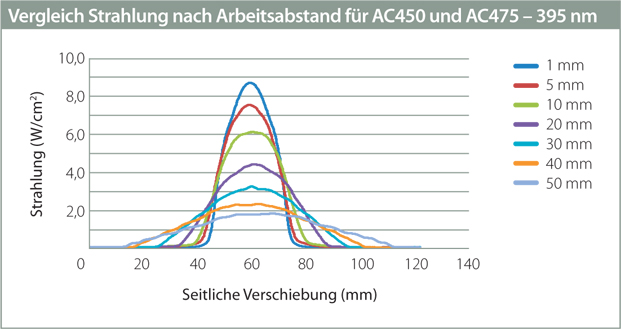

Typische Peak- Strahlung (W/cm2): | 365 nm | 395 nm | 365 nm | 395 nm |
Arbeitsabstand 1 mm | 4,0 | 8,0 | 4,0 | 8,0 |
Arbeitsabstand 10 mm | 2,8 | 5,7 | 2,8 | 5,7 |
Arbeitsabstand 20 mm | 1,9 | 3,7 | 1,9 | 3,7 |
Arbeitsabstand 30 mm | 1,5 | 2,8 | 1,5 | 2,8 |
Arbeitsabstand 40 mm | 1,2 | 2,0 | 1,2 | 2,0 |
Arbeitsabstand 50 mm | 1,0 | 1,7 | 1,0 | 1,7 |
Optische Leistung* | 45 W | 90 W | 68 W | 135 W |
Stromverbrauch | 330 W | 330 W | 480 W | 480 W |

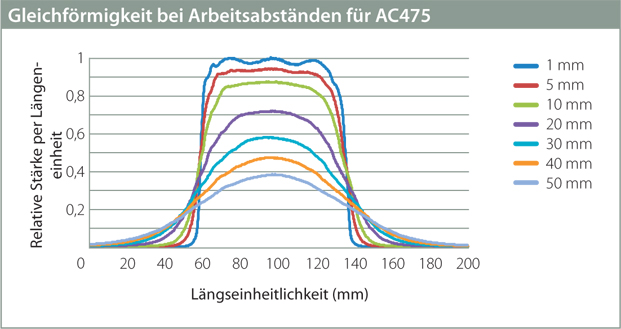

Längsgleichmäßigkeit* | Größer als ± 10% | |||
Betriebsspannung | 48 V GS ± 2 V | |||
Abmessungen | 110 x 68 x 190 mm (L x B x H) | |||
Gewicht (kg) | 1,1 kg | |||
Kühlung | Luft | |||
Akustische Geräusche | < 65 dBA, lastabhängig | |||
Lebensdauer | > 20.000 Stunden | |||
Automatisierung | Integrierte PLC-Steuerung für UV-Intensitäts- und Systemalarme | |||
Garantie | 1 Jahr; 10.000 Betriebsstunden (Lichtmaschine) |
Anwendungen
Medizin
Die AC450- und AC475-Systeme sind ideal geeignet für die vielen verschiedenen Medizingeräte-Montageanwendungen, die hohen Durchsatz und Härtung mit geringer Temperatur (z. B. bei Kunststoffteilen) erfordern. Zum Beispiel:
- Anästhesiemasken
- Blutbeutel
- Katheter
- Kontaktlinsen
- Endoskope
- Filtersätze
- Insulinstifte
- Spritzen
- Schlauchsätze
Elektronik
Die AC450- und AC475-Systeme sind ideal geeignet für die vielen verschiedenen Elektronik-Montageanwendungen, die hohen Durchsatz und Härtung mit geringer Temperatur erfordern. Zum Beispiel:
- Kameramodule
- Chip auf Glas
- Stecker
- Displayverbindungen
- Flexible Leiterplatten
- Festplattentreiber
- Linsenverbindung
- Mikrolautsprecher
Druck
Die hohe Strahlungsleistung und Einheitlichkeit des AC450 und AC475 sind ideal für UV-Druckanwendungen wie:
- Kodierung
- Etiketten
- Produktkennzeichnung
- Seriennummern
