Lichtleiter luftgekühlt UV-härten

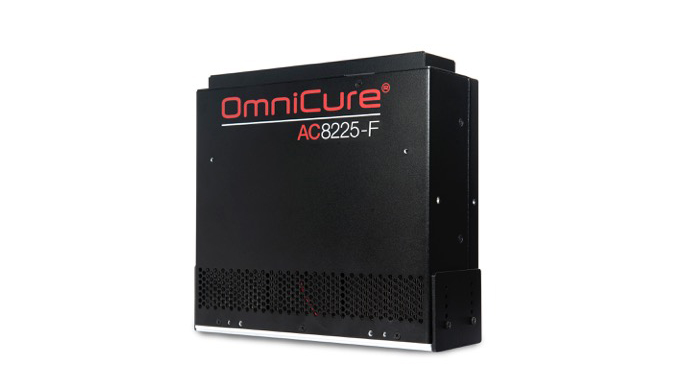

OmniCure®AC8225-F und AC8225-F+ UV-LED-Aushärtungssysteme wurden speziell für das Aushärten von Lichtleitern entwickelt. Mit einem anpassbaren optischen Design und hochmoderner Endoptik bieten das AC8225-F und AC8225-F+ bei spezifischen Arbeitsentfernungen eine hohe Spitzenbestrahlungsstärke und außergewöhnliche Gleichmäßigkeit für ein schnelles, gleichmäßiges Aushärten bei der Beschichtung von Lichtwellenleiter. Das AC8225-F stellt eine Spitzenbestrahlungsstärke von 12 W/cm2 bei einer Arbeitsentfernung von 10 mm bis 18 mm bereit. Um die Prozessgeschwindigkeit weiter steigern zu können, stellt das AC8225-F+ System eine Spitzenbestrahlungsstärke von bis zu 16 W/cm2 bereit und verfügt für zusätzlichen Schutz über ein optionales, austauschbares Außenfenster. Sowohl das AC8225-F und das AC8225-F+ verwenden patentierte LED-Steuerungstechnik für überlegene Gleichmäßigkeit und verfügen über die Fähigkeit, mehrere System zu verbinden, wobei die optische Gleichmäßigkeit zwischen den einzelnen Systemen erhalten bleibt.
Die OmniCure AC8225-F/F+ UV-LED Lichtleiter-Aushärtungssysteme reduzieren im Vergleich zu herkömmlichen Lichtbogenlampensystemen den Stromverbrauch um bis zu 60 % und sorgen so für außergewöhnliche Kosteneinsparungen, ohne die Bandgeschwindigkeit zu beeinflussen. Mit einer Lebensdauer von über 40.000 Stunden, und ohne dass Ersatzteile erforderlich sind, werden auch die Wartungskosten noch weiter reduziert.
Merkmale
Merkmale | Vorteile |
Hohe Bestrahlungsstärke | Hohe Geschwindigkeit, selbst beim Aushärten von Fasern |
Anpassbare Endoptik | Leistungsstarke Spitzenbestrahlungsstärke und außergewöhnliche Gleichmäßigkeit bei spezifischen Arbeitsentfernungen |
Patentierte LED-Steuerungstechnik | Außergewöhnliche Gleichmäßigkeit über den gesamten Aushärtungsbereich |
Verbinden Sie mehrere Systeme mit einer Gleichmäßigkeit von +/- 10 % zwischen den Köpfen | Gleichmäßiges und konsistentes Aushärten über einen beliebig großen Aushärtungsbereich |
Luftgekühlt | Problemlos in jede Arbeitsstation integrierbar. Weder zusätzliche Entlüftung, noch Ozonabzug oder Kühlung erforderlich |
Hocheffiziente LED-Module | Kosteneinsparungen durch um bis zu 60 % reduzierten Energieverbrauch gegenüber Lichtbogenlampensystem |
Kompakte Maße | Leicht in neue oder bestehende Produktionslinien zu integrieren |
Typische LED-Lebensdauer von 40.000 Stunden | Reduzierte Betriebskosten im Vergleich zu Lichtbogenlampenlösungen |
Schmaler Wellenlängenausgang der LED | Im Vergleich zu Lichtbogenlampensystemen gesteigerter Ertrag von Teilen aufgrund niedrigerer Temperaturen beim Aushärten |
Spezifikationen
| AC8225-F | AC8225-F+ | |
Peakwellenlängen | 395 nm ± 5 nm | |
Aktive optische Fläche | 225 x 15 mm | |
Leistungsaufnahme* | 500 W | 600 W |
Typ. Spitzenbestrahlungsstärke (W/cm2): | ||
Arbeitsentfernung 10 mm | 11,7 | 16,3 |
Arbeitsentfernung 13 mm | 12,2 | 16,0 |
Arbeitsentfernung 15 mm | 12,4 | 15,3 |
Arbeitsentfernung 18 mm | 12,3 | 14,1 |
Gleichmäßigkeit in Längsrichtung (bei 100% Intensitätseinstellung) | Besser als ± 10% | |
Betriebsspannung | 48 V DC ± 2 V | |
Maße (L x B x H) | 235 x 80 x 218 mm | 235 x 80 x 220 mm |
Gewicht (kg) | 2,7 | |
Kühlung | Luft | |
Lebenserwartung (L70) | >40.000 Stunden | |
Automatisierung | Integrierte SPS-Steuerungen | |
LED-Garantie | 3 Jahre oder 20.000 Betriebsstunden |
