Lichtleistung mit hervorragender Wiederholgenauigkeit messen
Radiometrie ist ein unerlässlicher Bestandteil der Messung der Lichtleistung eines UV-Systems zur Aufrechterhaltung eines wiederholbaren Prozesses. Das OmniCure® R2000 UV-Radiometer bietet zusammen mit dem UV-Punkthärtungssystem OmniCure® S2000 / S2000 Elite eine komplette Härtungsstation mit beispielloser Kontrolle und Wiederholbarkeit. Die im R2000 UV-Radiometer eingebaute Spezialelektronik ermöglicht außerdem den Anschluss benutzerspezifischer Sensoren, welche die Lichtenergie direkt an der Aushärtungsstelle in der Härtungsringhalterung messen.
Merkmale
Merkmale | Vorteile |
Serielle Kommunikation mit dem OmniCure® S2000 | Einstellung der Strahlungsstärke und Kalibrierung des Systems von einem einzigen Referenzpunkt, ideal für die Massenfertigung |
Proprietäres Detektorsystem für genaue Breitbandmessungen | Geeignet für die Verwendung mit vielen verschiedenen Systemen |
Lichtleiterdetektor und farbkodierte Adapter | Automatische Identifizierung des Lichtleiterdurchmessers |
Speicher für die Speicherung der Daten | Herunterladen der Werte auf einen PC für die genaue Prozessdokumentation |
Einsatzbereit für die Verwendung mit zusätzlichen benutzerspezifischen Sensoren wie dem OmniCure® Cure Ring und OmniCure® Cure Site Radiometer | Mit optischem Zubehör anpassbar, das Radiometrie direkt an der Aushärtungsstelle ermöglicht |
Spezifikation
Wellenlängenbereich | 250 nm – 1 µm (mit geeigneter Kalibrierung) |
Maximaler Bereich | Leistung: 1m W – 12 W Strahlung: 5 mW/cm² – 60 W/cm² (mit 5-mm-Lichtleiter) |
Auflösung | Leistung: 1mW Strahlung: 5 mW/cm² (mit 5-mm-Lichtleiter) |
Genauigkeit | +/5% typisch 10 % maximal |
Automatische Messbereichseinstellung | Leistung: 1 – 990 mW, 1,0 – 12,00 W Strahlung: 5 – 990 mW/cm², 1,0 – 60 W/cm² |
Batterie | 3.6 V Li |
Batterielebensdauer | 2 Jahre, typisch (Verwendung mit Unterbrechung) |
Funktionen | Strahlungsmessung, Leistungsmessung, automatische Lichtleitererkennung, relativer Modus, OmniCure™-Kalibrierung, Speicherung von Datenpunkten, externer Eingang, Ein-Taste, automatische Abschaltung, Meldung bei fälliger Kalibrierung |
Abmessungen (L x B x H) | 7 1/2″ x 4 3/8″ x 2″ (19.0 cm x 11.1 cm x 5.0 cm) |
Gewicht | 1lb (450g) |
1 Jahr Garantie |
UV-Messgerät Sensoren

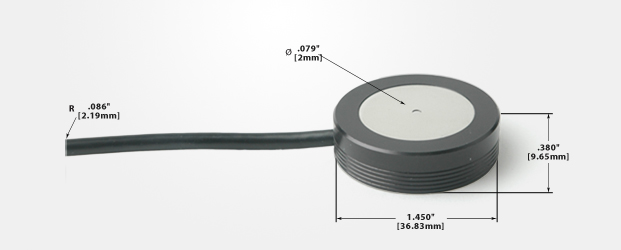

UV-Radiometer zur Messung der Verbindungsleistung an der Aushärtungsstelle
Das OmniCure® UV Cure Site Radiometer bietet ultimative Prozesssteuerung durch Messung der Ausgangsleistung eines Lichtleiters oder optischen Zubehörs direkt an der Verbindungsstelle. Das UV Cure Site Radiometer zeigt die genaue Stärke der Strahlung am Substrat oder an der Verbindung und ermöglicht es Benutzern so, ihren Härtungsprozess genauer zu kontrollieren.
Merkmale | Vorteile |
Kleiner Formfaktor | Kann problemlos an jeden Montageprozess angepasst werden |
Misst die Lichtleistung direkt an der Verbindungsstelle | Ermöglicht Messungen der Übertragungsrate durch jedes Substrat, zuverlässige Prozesssteuerung |
Spezifikationen | |
Spektralbereich | 300-600 nm |
Kalibrierungsbereich | 320-500 nm |
Dynamikbereich | 0.25 W/cm² bis 8.5 W/cm² |
Genauigkeit | +/-5 % typisch 10 % maximal |
Auflösung | 10mW/cm² |
Funktionen | Automatische Abschaltung, Halten, Strahlungs- und Bedienfeldsoftware unterstützt durch OmniCure® R2000 |
Zertifizierung | CE-Kennzeichnung, RoHs-konform |
UV Radiometer für OmniCure®-Härtungsringhalterungen
Das OmniCure® UV Cure Ring Radiometer ergänzt eine OmniCure®-Härtungsringhalterung, um die genaueste Form der Prozesssteuerung für die Präzisionsfertigung zu liefern. Indem es die Messung der Ausgangsleistung des Härtungsrings direkt an der Aushärtungsstelle ermöglicht, stellt das UV Cure Ring Radiometer einen genauen und wiederholbare Verbindungsvorgang sicher.
Merkmale | Vorteile |
Messung der Lichtleistung von einem Härtungsring | Zuverlässige Prozesssteuerung |
Kleiner Formfaktor | Kann problemlos an jeden Montageprozess angepasst werden |
Spezifikationen | |
Spektralbereich | 300-600 nm |
Kalibrierungsbereich | 320-500 nm |
Dynamikbereich | 83 mW to 2.5 W |
Genauigkeit | +/-5 % typisch 10 % maximal |
Auflösung | 10 mW |
Funktionen | Automatische Abschaltung, Halten, Leistungs- und Bedienfeldsoftware unterstützt durch OmniCure® R2000 |
Zertifizierung | CE-Kennzeichnung, RoHs-konform |
