Wissenschaftliche und industrielle Highspeed-Anwendungen bei wenig Licht realisieren
Für wissenschaftliche und industrielle Anwendungen, die hohe Bildraten erfordern bietet der Markt eine breite Auswahl an Highspeed-Kameras. Wenn aber schwierige Lichtverhältnisse dazu kommen führt kein Weg an den Hochleistungskameras von FirstLight Imaging vorbei. Extrem niedriges Rauschen und bis zu 2067 Bilder pro Sekunde sprechen für sich.
Modell | C-BLUE One | C-BLUE One UV | OCAM²K | OCAM²S |
Datenblatt | C-BLUE One UV | OCAM²K | OCAM²S | |
Gewicht | ca. 1100 g | ca. 1100 g | ca. 4200 g | ca. 4200 g |
Maße | 154,3 × 76,2 × 64,1 mm ohne Objektiv | 154,3 × 76,2 × 64,1 mm ohne Objektiv | 242,4 × 76,0 × 175,0 mm ohne Objektiv | 242,4 × 76,0 × 175,0 mm ohne Objektiv |
Objektivgewinde | C-Mount / CS-Mount | C-Mount / CS-Mount | C-Mount | C-Mount |
Schnittstellen | CoaXPress 2.0 - CXP12x2, 10 Gigabit Ethernet/Fiber with SFP+ module, GigE Vision | CoaXPress 2.0 - CXP12x2, 10 Gigabit Ethernet/Fiber with SFP+ module, GigE Vision | CameraLink | CameraLink |
Pixel Pitch | 9 μm (0,5 und 1,7 MP-Version) / 4,5 μm (7,1 MP-Version) | 2,74 μm | 24 μm | 24 μm |
Pixelarray | 816 x 624 / 1608 x 1104 / 3216 x 2208 | 2856 × 2848 | 240 x 240 | 240 x 240 |
Spektrale Empfindlichkeit | 0,4 bis 1,0 µm | 0,2 bis 1,0 µm, optimiert für 0,2 bis 0,4 µm | 0,4 bis 0,9 µm | 0,4 bis 0,9 µm |
Ausleserate | In 8 bits, 16 lines: 7366 fps (0,5 MP-Version) 3997 fps (1,7 MP-Version) 3545 fps (7,1 MP-Version) | Full frame: 170 fps (8 bit )/ 121 fps (12 bit) Binning (1424 x 1428): 516 fps (8 bit)/ 392 fps (12 bit) | 2067 fps | 2067 fps |
Rauschen | In 12 bits, High gain, 24 dB,at 50μs: 2,35 electrons (0,5 MP-Version) 2,33 electrons (1,7 MP-Version) 1,38 electrons (7,1 MP-Version) | No binning, 24 dB, @ 50μs: | bei 2000 fps u. multiplication gain ~600: 0,4 electrons | bei 2000 fps u. multiplication gain ~600: 0,4 electrons |

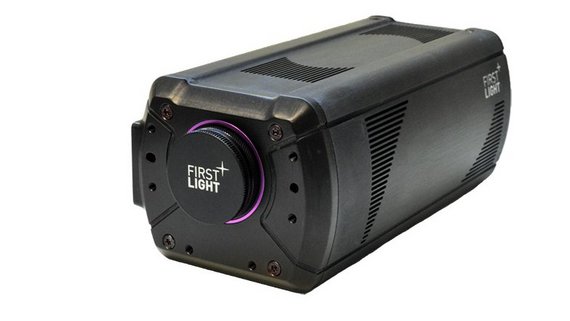

C-Blue ONE
Wissenschaftliche High-speed CMOS-Kamera mit Global Shutter
C-BLUE One ist eine wissenschaftliche CMOS-Hochleistungskamera, die für anspruchsvolle Bildgebungsanwendungen im sichtbaren Bereich (400 – 1000 nm) entwickelt wurde.
Die Kamera kann so angepasst werden, dass sie den besten Kompromiss aus Pixelgröße, Auflösung und Bildrate für Ihren Anwendungsfall bietet:
- C-BLUE One 0,5 MP: 812 x 612 Pixel, 9 μm, 1594 fps
- C-BLUE One 1,7 MP: 1608 x 1104 Pixel, 9 μm, 662 fps
- C-BLUE One 7,1 MP: 3208 x 2200 Pixel, 4,5 μm, 207 fps
Darüber hinaus bieten alle Varianten ein sehr geringes Ausleserauschen und ermöglichen gleichzeitig Aufnahmen bei sehr schlechten Lichtverhältnissen mit einer Global-Shutter-Architektur. Die Kameraserie ist GigE Vision-kompatibel. Typische Anwendungen finden sich in der Astronomie, biowissenschaftlicher Forschung und Industrie

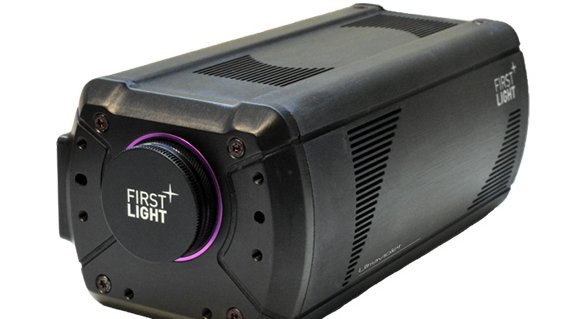

C-Blue ONE UV
Wissenschaftliche High-speed CMOS UV-Kamera mit Global Shutter
C-Blue One UV ist eine für ultraviolettes Licht optimierte wissenschaftliche CMOS-Kamera in Industriequalität, die neue Möglichkeiten für die Hochgeschwindigkeits-Bildgebung eröffnet. Die Kamera bietet eine spektrale Empfindlichkeit im UV- und sichtbaren Wellenlängenbereich (von 200 bis 1000 nm).
Ausgestattet mit einem leistungsstarken monochromen CMOS-Global-Shutter-Sensor mit einer Auflösung von 8,1 MP (2848 x 2848 Pixel, 2,74 µm Pitch) ist die Kamera für den Wellenlängenbereich von 200 - 400 nm mit einer Quanteneffizienz von über 50 % bei 300 nm optimiert und von 30 % bei 220 nm.
C-Blue One ist eine GigE-Vision-Kamera und GenICam-kompatibel.
Typische Anwendungsbereiche sind Astronomie, biowissenschaftliche Forschung und Industrie sowie Sicherheits- und Überwachungsanwendungen.

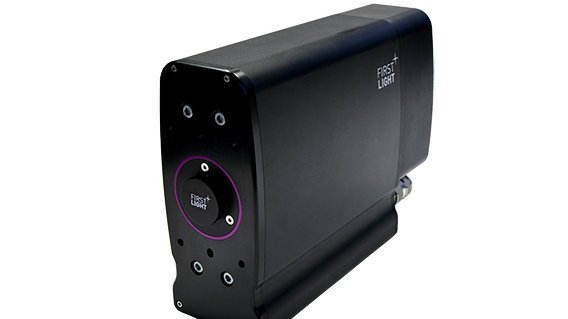

OCAM2K
Rauscharme, wissenschaftliche High-speed-Kamera für wenig Licht
OCAM²K ist eine rauscharme Hochgeschwindigkeitskamera, die mit 2067 Bildern pro Sekunde und Subelektronen-Ausleserauschen betrieben werden kann.
Um diese Leistung zu erreichen, verwendet OCAM²K den E2V CCD 220 EMCCD, einen Split-Frame-Transfer-CCD mit 8 Ausgängen. Um Smear-Effekte zu minimieren, werden die metallverstärkten Hochgeschwindigkeits-Taktleitungen des CCD220 von OCAM²K mit einer Geschwindigkeit von bis zu 7 Mlines/s angetrieben, wobei jeder Frame im Speicherbereich in nur 12 Mikrosekunden übertragen wird.
OCAM²K bietet außerdem eine extrem niedrige Latenz: 43 μs zwischen Belichtung und Verfügbarkeit des ersten Pixels.
Typische Anwendungsbereiche sind Astronomie, biowissenschaftliche Forschung sowie Wellenfronterkennung und adaptive Optiken.

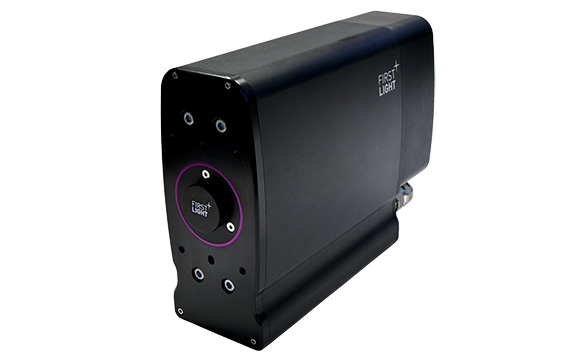

OCAM2S
Wissenschaftliche High-speed-Kamera mit geringem Rauschen und electronic Shutter
OCAM²S ist eine rauscharme Hochgeschwindigkeitskamera mit integriertem elektronischem Verschluss, die mit 2067 Bildern pro Sekunde und Subelektronen-Ausleserauschen betrieben werden kann.
Um diese Leistung zu erreichen, verwendet OCAM²S den E2V CCD 219 EMCCD, einen Split-Frame-Transfer-CCD mit 8 Ausgängen. Um Smear-Effekte zu minimieren, werden die metallverstärkten Hochgeschwindigkeits-Taktleitungen CCD219 von OCAM²S mit einer Geschwindigkeit von bis zu 7 Mlines/s angesteuert, wobei jeder Frame im Speicherbereich in nur 12 Mikrosekunden übertragen wird.
Der integrale elektronische Verschluss in OCAM²S ermöglicht eine beliebige Anzahl von Integrationspulsen, die kürzer als 1 µs sein können, mit einer Präzision von besser als 50 ns.
OCAM²S bietet außerdem eine extrem niedrige Latenz: 43 μs zwischen Belichtung und Verfügbarkeit des ersten Pixels.
Typische Anwendungsbereiche sind Astronomie, biowissenschaftliche Forschung sowie Wellenfronterkennung und adaptive Optiken.
