Perfekt abgestimmte Module einfach bedienen

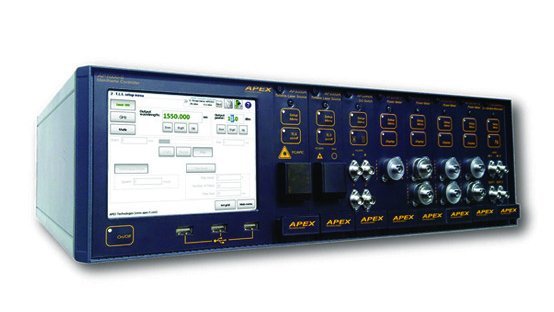

Lichtquellen, Detektoren, Verstärker, Filter, Abschwächer und Schalter gehören zur Grundausstattung eines faseroptischen Testlabors. Die Multi-Test-Plattform AP1000 fasst diese Funktionen in einem einzigen, modularen System zusammen, so dass alle Elemente auf einander abgestimmt sind und über eine einzige Benutzeroberfläche per Touch Screen bedient werden. Das Programm enthält 2-, 5- und 8-Slot-Systeme mit Kontrolleinheit, die schrittweise mit Einzelmodulen bestückt und zu einem komplexen Gesamtsystem verkettet werden können.
Folgende Modulfamilien sind erhältlich:
- Durchstimmbare Lasermodule
- DFB-Lasermodule
- Leistungsmessgeräte (Powermeter)
- Verstärkermodule (EDFA, Pre- und Line Amplifier)
- Optische Variable Abschwächer
- Durchstimmbare optische Filter
- Optische Schalter
Durchstimmbare Lasermodule
| AP3350A | AP3352A | |
| Wellenlängenbereich | 1526–1567 nm | 1567–1608 nm |
| Wellenlängenauflösung | 1526–1567 nm | 1567–1608 nm |
| Wellenlängenauflösung | 1 pm | 1 pm |
| Wellenlängengenauigkeit | 6 pm | 6 pm |
| Max. Ausgangsleitung | +13 dBm | +12 dBm |
| ASE-Unterdrückung | 67 dB | 67 dB |
DFB-Lasermodule (Festfrequenzen auf dem ITU-Grid)
| AP3395A | AP3390A | AP3392A | |
| Wellenlängenbereich | 1290–1330 nm | 1530–1565 nm | 1565–1610 nm |
| Linienbreite | < 5 MHz | < 5 MHz | < 5 MHz |
| Durchstimmbereich (modensprungfrei) | 2 nm | 2 nm | 2 nm |
| Max. Ausgangsleitung | +13 dBm | +13 dBm | +12 dBm |
| Polarisationserhaltend | nein | ja | ja |
Leistungsmessgeräte (Power Meter)
| AP3314-1 AP3314-11 | AP3314-3 AP3314-33 | |
| Wellenlängenbereich | 800–1700 nm | 800–1700 nm |
| kalibrierte Wellenlängen | 980, 1310, 1480, 1550, 1610 nm | 980, 1310, 1480, 1550, 1610 nm |
| Messbereich | –80 bis +10 dBm | –60 bis +30 dBm |
| Max. Eingangsleistung | +10 dBm | +30 dBm |
| Messunsicherheit | +/–0.2 dB | +/–0.2 dB |
Verstärkermodule (Erbium Doped Fier Amplifier (EDFA))
- 3 Konfigurationen: Booster/Line/Pre-amplifier
- Gain flattened verfügbar
- Eingangsleistung ab: –30 dBm
- Ausgangsleistung bis: +22 dBm
- Wellenlängenbereich: 1528–1563 nm
- Niedrige Rauschzahl
- Einfache Bedienung
Optischer Variable Abschwächer
- Einfach oder Doppelmodule (AP3364 oder AP3364-2)
- Wellenlängenbereich: 1550 nm
- Abschwächungsbereich: 30 dB
- Schrittweite 0.1 dB
- Dämpfung: < 1 dB
Durchstimmbare optische Filter
| AP3314-1 AP3314-11 | AP3314-3 AP3314-33 | |
| Wellenlängenbereich | 1529–1564 nm | 1575–1610 nm |
| Wellenlängenauflösung | 10 pm | 10 pm |
| Wellenlängengenauigkeit | < +/–50 pm | < +/–50 pm |
| Bandbreite bei 3 dB | > 0.15 nm | > 0.15 nm |
| Bandbreite bei 20 dB | > 0.68 nm | > 0.68 nm |
| Min. Dämpfung Peak | < 4 dB | < 4 dB |
Optische Schalter
- Konfigurationen: 1 × 2, 2 × 2, 1 × 4 und 1 × 8
- großer Wellenlängenbereich: 1290~1330 nm und 1525~1610 nm
- niedrige Einfügedämpfung
- niedrige polarisationsabängige Dämpfung
- Hohe Schaltgeschwindigkeit im Millisekundenbereich
