表面波を高分解能で可視化する
繊維強化複合材の場合、剥離や亀裂などの損傷が生産時と稼動中の適切なタイミングで検出され修繕されることが非常に重要です。薄板構造上を伝播する表面波「ラム波」は、非破壊材料試験において重要な役割を果たします。なぜなら、ラム波は材料の欠陥と相互作用し、欠陥を可視にするからです。ラム波を用いた材料試験はますます重要になっています。特に、繊維強化複合材料（CFRP）が使用されることが多くなった現代の航空機のメンテナンスにおいて重要度が高まっています。
非接触PSV-500-3Dスキャニング型レーザドップラ振動計は、ラム波のような高周波の細かい波の伝搬する様を可視化できます。各測定点の3D振動を測定でき、S波（対称波）およびA波（非対称波）をそれぞれ分解して解析することができます。したがって、ラム波の研究やラム波使った検査方法の開発のためのツールとしてレーザドップラ振動計は不可欠です。

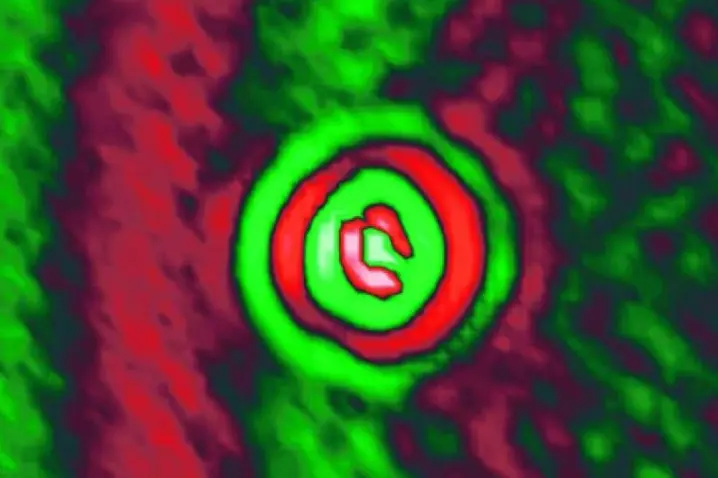

構造的欠陥を示すラム波
たとえば航空機では、稼働中の状態を継続的にモニタリングする方法（構造ヘルスモニタリング）として、コンポーネント統合型センサネットワークがあります。ここでは、多数の振動センサがそれぞれのコンポーネントに恒久的に取り付けられるので、構造的損傷をセンサが確実に記録し、コンポーネントを最適化するのに役立ちます。ポリテックのスキャニング型レーザドップラ振動計は、このような構造ヘルスモニタリングにおいても使用されています。

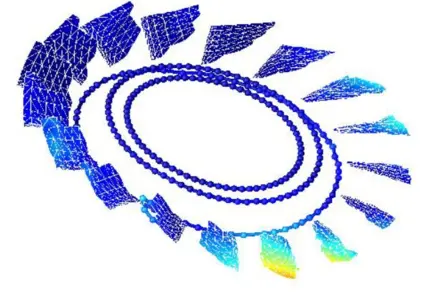

複雑なモデルを正確かつ非接触で検証

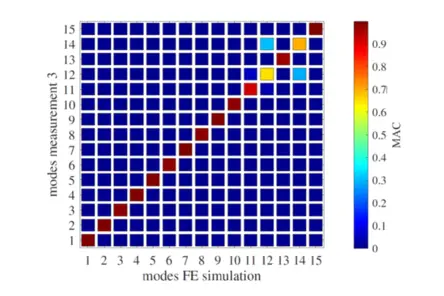

複雑な機械構造のシミュレーションモデルを検証する必要性は、設計プロセスの効率化のために重要性を増しています。特に、複合パネルや接合部品などの非線形構造では、高精度な広範面の測定が重要となります。ここでは、重要な機械構造の特性評価を効率的に実現する非接触 スキャニング型レーザドップラ振動計 （SLDV） の使用方法や事例をご紹介します。IMAC International Modal Analysis Conference で発表された 論文の全文をご覧ください。
Eichenberger J., Sauer J. (2022) Validating Complex Models Accurately and Without Contact Using Scanning Laser Doppler Vibrometry (SLDV). In: Di Maio D., Baqersad J. (eds) Rotating Machinery, Optical Methods & Scanning LDV Methods, Volume 6. Conference Proceedings of the Society for Experimental Mechanics Series. Springer, Cham. https://doi.org/10.1007/978-3-030-76335-0_11
関連製品

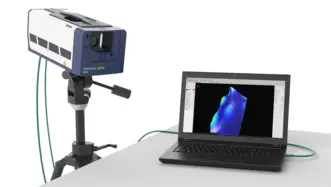

VibroScan QTec Xtra
VibroScan QTec Xtraは、振動を非接触、全視野、前例のない精度で測定する新しいソリューションです。画期的なマルチパス干渉計を備えたQTec® は、光学感度と干渉耐性の点で新しいスタンダードを確立しました。赤外線 (SWIR) レーザーをベースとするXtra は、最高の光学感度を特徴としており、要求の厳しい技術的表面でも高精度の測定を保証します。VibroScan QTec Xtraは、最大32MHzの信号発生器を内蔵しつつも、統合されたデータ取得により最大限の携帯性を保証します。

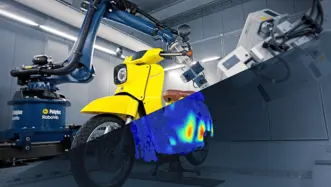

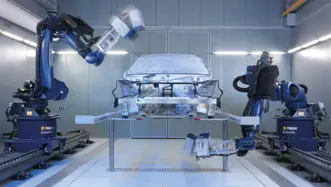

全自動非接触振動測定システム RoboVib®
