大型エンジン部品:良品と故障品の形状と平面度を比較

事例の概要

お客様:大型エンジンの大手メーカー
課題:オイルの流れを制御する圧入部品の半数以上が現場で故障し、既存の測定システムでは原因を特定できなかった
解決策:テレセントリック光学系と大きな視野を備えたTopMap Pro.Surf、背の高い部品もスティッチングなしで1回で測定
測定項目:良品と故障品の表面テクスチャ、平面度、形状
成果:より多くの部品について短時間で信頼できるデータを取得し、根本原因への確かな道筋を得た
課題:現場故障率50%

部品の半数以上が現場で故障

ある大型エンジンの大手メーカーは、圧入アセンブリ内のオイルの流れを制御する精密部品の問題を抱えていました。現場ではこの部品の半数以上が故障し、その理由は誰にも分かりませんでした。同社は燃料噴射計測の最先端にあり、すでに定評ある表面測定システムを使用していたため、状況はコストがかかるうえに大きなストレスでもありました。

エンジニアは、表面テクスチャと形状の微妙な違いが良品と故障品を分けているのではないかと考えていました。しかし、もう一つの好ましくない可能性もありました。測定方法そのものが答えを隠しているかもしれない、ということです。形状の違いは非常に微細で、既存の方法では確実に捉えられませんでした。チームには、より速い洞察、より信頼できるデータ、そして別の測定方法が必要でした。

解決策:大きな視野

部品全体を1つの視野に

チームは既存システムの代替として、テレセントリック光学設計のTopMap Pro.Surfを評価しました。最大の利点は大きな視野で、1回の撮影ではるかに広い表面をとらえます。

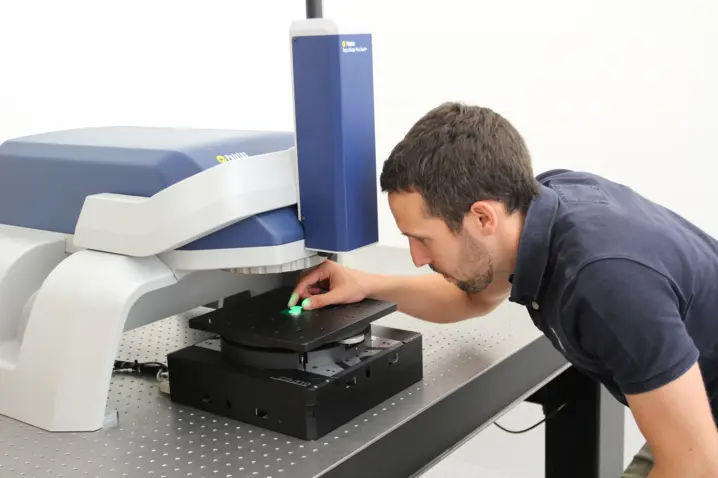

Engineer calibrating a blue and white Polytec TopMap Pro.Surf optical profiler on a precision metal component on a lab table.

部品が非常に背が高かったため、デモは十分なクリアランスを確保する即席のかさ上げ治具から始まりました。長い作動距離のおかげで、こうした大きな部品も最小限の準備で測定できました。

以前なら複数の測定をつなぎ合わせる必要があった部品も、1つの視野でとらえられるようになりました。より速く、誤差の要因も減りました。

スティッチングの工程が減れば、データへの信頼も高まります。平面度や形状の微妙な違いを調べる場合、スティッチングの工程が増えるたびに結果の不確かさが増す可能性があります。

Close-up of a multicolored textured surface with the blue Polytec logo overlaid in a tiled grid pattern.

それでもスティッチングが必要な大きな部品については、Pro.SurfのTrueStitching機能により、より一貫した信頼性の高いワークフローが実現しました。

エンジンメーカーがPolytecを選んだ理由

大きな視野に加えて、Pro.Surfは実際の生産環境に適しています。顕微鏡ベースのシステムと比べ、長い作動距離により、背の高い部品や複雑な部品も取り扱いの制約が少なく測定できます。非接触で対物レンズのない設計は、敏感な基準要素への接触を避け、対物レンズの衝突リスクをなくします。これにより、清掃や調整、メンテナンスによる停止が減り、高額な修理のリスクも低くなります。

Technician inspecting engine part with Polytec TopMap Pro.Surf optical profiler showing 3D surface measurement data on screen.
Component inspection with the Pro.Surf
Close-up of Polytec TopMap Pro.Surf optical profiler measuring precision engine part with labeled test positions A to F under blue light.
成果:根本原因への道筋

良品と故障品を並べて比較

チームは現在、信頼できる測定データで作業しています。結果が機能部品の実際の表面状態を確実に反映しているからです。測定サイクルが速くなったことで、より多くの部品を短時間で分析でき、良品と故障品を幅広く並べて比較できます。エンジニアは段取り、スティッチング、再測定に時間を費やす代わりに、部品がなぜ故障するのかという本当の問題に集中しています。

表面測定は単独の品質検査から部品を理解するための鍵となり、チームは根本原因への確かな道筋を歩んでいます。

精密部品の故障原因をお探しですか?測定タスクについてご相談ください。

ご要望を専門家にご相談ください

まずは、お客様の部品、公差、ワークフローについて簡単にお話しするところから始めましょう
—必要に応じて、実現可能性調査、PolyMeasure、またはPolyRentのトライアルを次のステップとして追加することもできます。
