トップとボトムのトポグラフィーをワンショットで合成
工業的に製造されるコンポーネントの機能性と品質は、十分に制御され、十分に監視された機械加工プロセスに依存しています。品質管理、ラインに近い検査、またはインラインの品質検査では、形状、粗さ、その他の表面パラメータを評価するために表面計測が使用されることがよくあります。時には、ワークの表面と裏面を合わせて観察することが、総合的な品質分析に不可欠な場合もあります。
ポリテックは、このような測定結果を得るための視点を強化し、1 回の測定で上面と下面を合わせた形状を、面的に、かつ直接測定できるようにしました。
トップとボトムの地形を一度に測定したいですか？

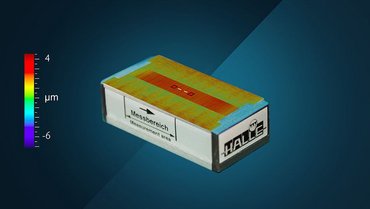

裏表面の3Dトポグラフィー
総合的な品質分析には、ワークピースの表裏を合わせて見ることが不可欠な場合があります。そのためには、サンプルを入れ替えたり裏返したり、間接的な測定として基準面を追加したり、片面からそれぞれ2つのセンサーを適用したりする必要があるかもしれません。いずれの方法も、測定の不確かさを増大させる可能性があります。

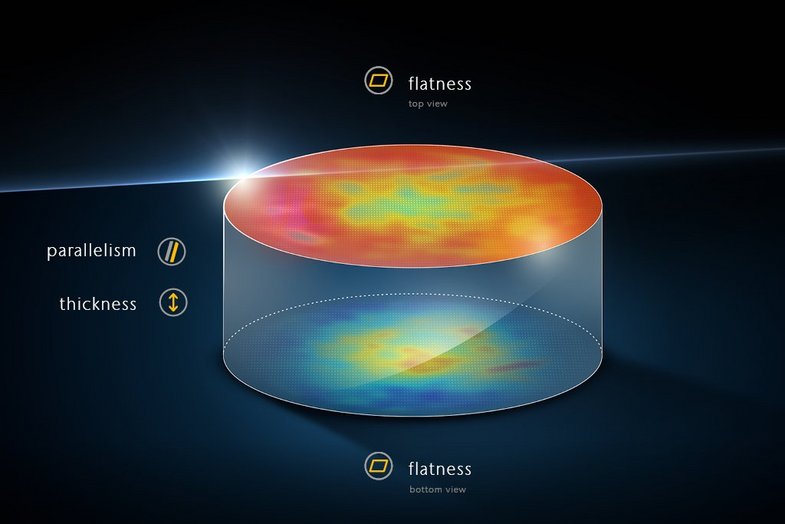

ポリテックの新しい FTP 平坦度・厚さ・平行度測定モジュールは、平坦度、厚さ、平行度を一度に評価できる、高速で包括的な測定ソリューションです。裏表の測定が可能な FTP 測定モジュールは、時計製造などの精密機械や、シール面、シムリング、光学部品などの品質管理において、画期的なソリューションとなります。
サンプルの反転または交換
場合によっては、試料を反転させることで表裏を測定できる。この場合、ほとんどの場合、回転ユニットを使って測定しますが、複雑なアライメント手順が必要になります。ポリテックの FTP コンセプトでは、サンプルの回転や反転が不要なため、サンプルの位置合わせの手間が省け、より迅速でシンプルな測定が可能です。

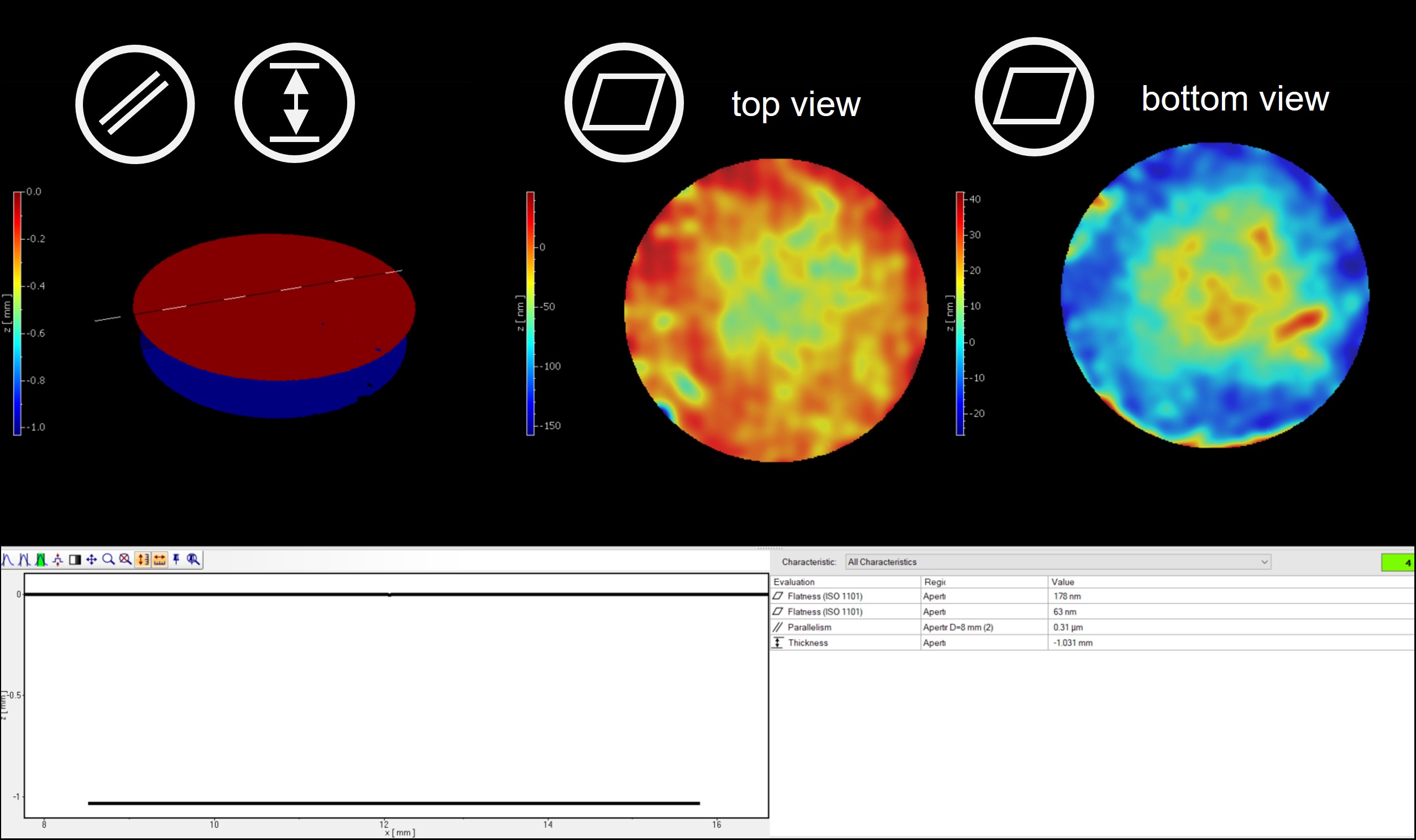

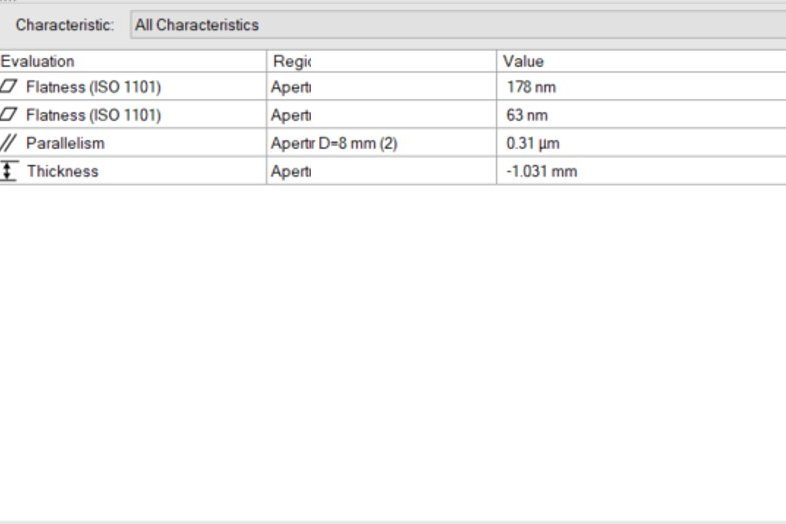

平坦度、厚み、平行度をワンショットで提供します。

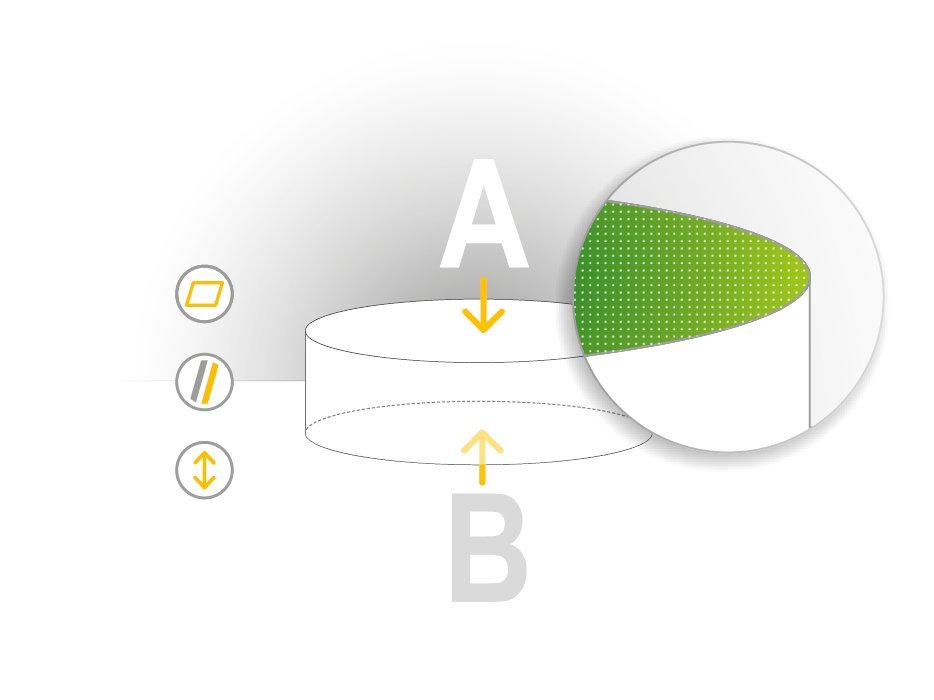

間接測定と直接測定
間接的な測定では、元の試料表面にアクセスできないため、試料の裏面の特性を評価するために参照面を使用します。このような標準的な手順は、多くの場合、時間のかかるワークピースの連続測定につながります。さらに、測定結果は基準面が完全であることを前提としています。
ライン・プロファイリングと面的プロファイリングによるデータ密度
一般的なシングルポイントまたはラインプロファイルベースの評価では、真の3D（面）サーフェスの限られた測定ポイントしか収集できません。そのため、測定に時間がかかるだけでなく、測定点密度やスループットが低下してしまいます。ポリテックの FTP 複合測定では、1 回の測定でトップビューとボトムビューの両方から、非接触で高密度な測定データを取得できます。
