Hohe Schwinggeschwindigkeiten optisch messen

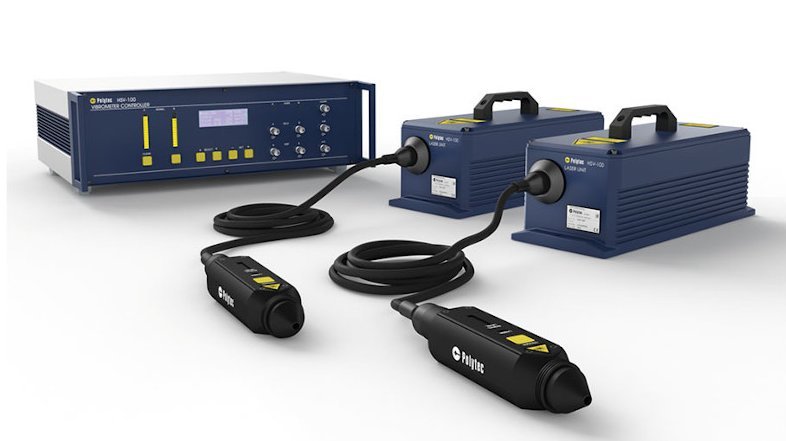

Das HSV-100 High Speed Vibrometer ermöglicht Ihnen, Wege und Schwinggeschwindigkeiten bis zu 40 m/s gleichzeitig zu messen. Mit den präzise synchronisierten Elektronikeinheiten können Sie ein Mehrkanalsystem für Ihre Anwendung konfigurieren. So können Sie beispielsweise am Motorenprüfstand Ventilerhebungskurven bei unterschiedlichen Drehzahlen mit dem Sollwert abgleichen und gleichzeitig Phänomene wie Ventilprellen im Kilohertz-Bereich, oder das Timing zwischen Zylindern untersuchen. Die Digitaldecoder im HSV-100 liefen Ihnen rauscharme und damit eindeutige Ergebnisse und können die Schwingungen des Prüfstandes kompensieren.

Highlights

  • Hochaufgelöste Differenzmessung in Echtzeit
  • Berührungsloses Messverfahren erfasst dynamische Geschwindigkeits- und Weggrößen vollkommen unverfälscht
  • Zuverlässige Messung auch auf schwierigen Oberflächen mit Tracking Filter

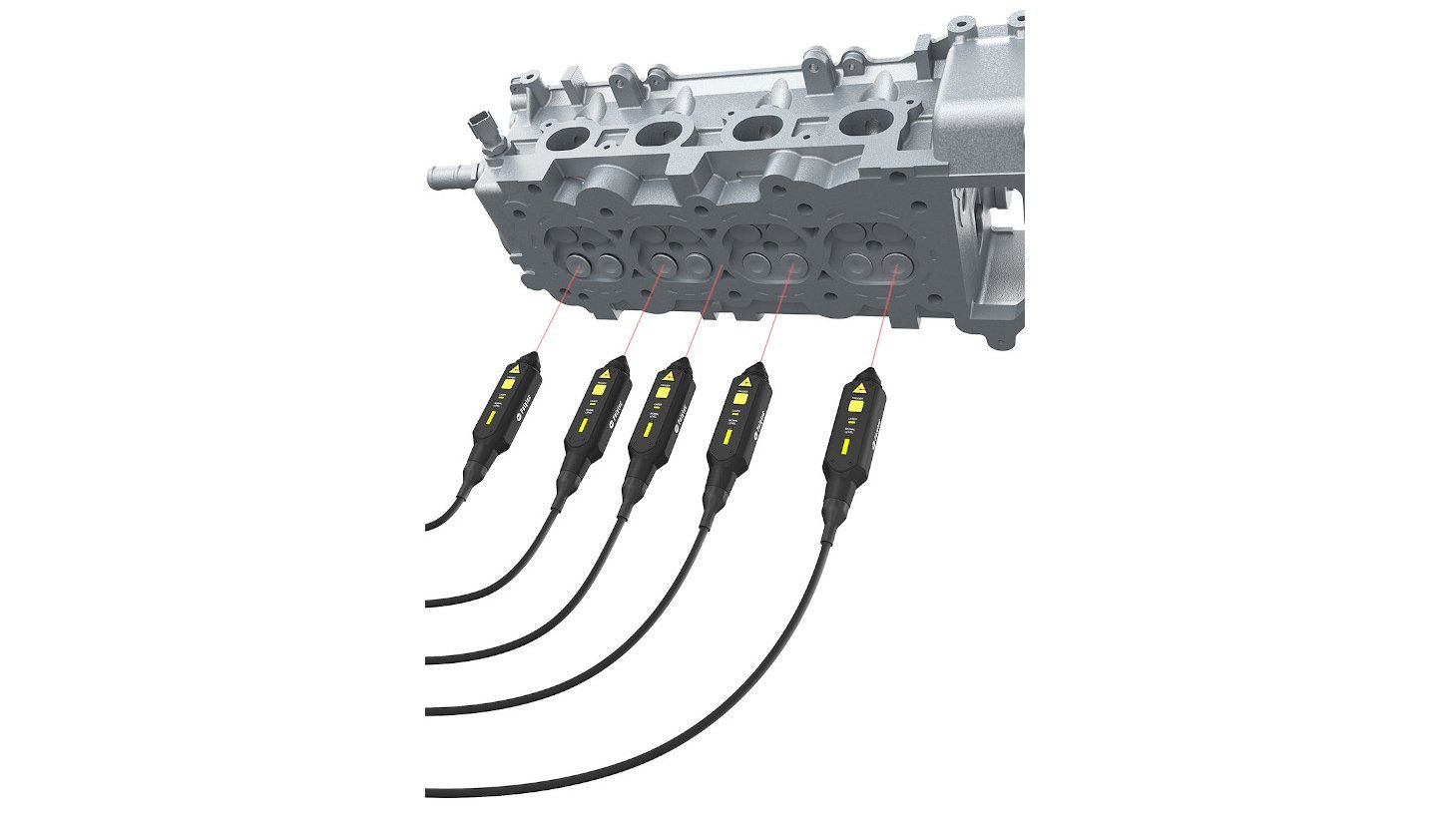

  • Kompakter Sensorkopf für enge Platzverhältnisse und mit variablem Arbeitsabstand
  • Frequenzbandbreite 50 kHz, optional 250 kHz
  • Sichtbarer Messpunkt für „Point and Shoot“-Betrieb
  • Optionale Strahlumlenkung HSV-AK-800 für Motorenprüfstände

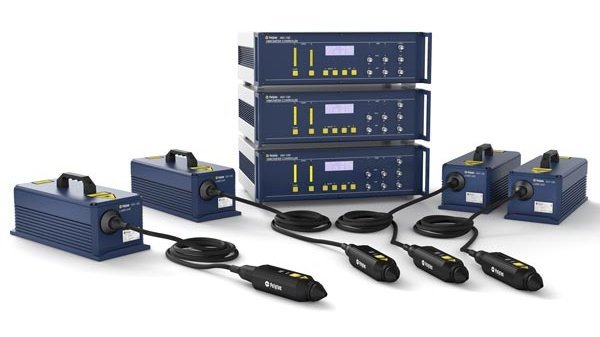

  • Synchrone, phasenrichtige Messung beliebig vieler Kanäle
  • Gleichzeitige Signalausgabe von Schwinggeschwindigkeit und Schwingweg

Hochaufgelöste Schwingungsmessung in Echtzeit

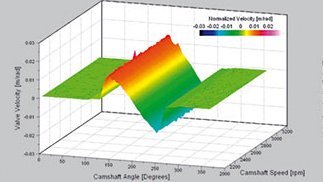

  • Ventiltriebsdynamik von Verbrennungsmotoren
  • Prelleffekt an Ventilen
  • Schlagfestigkeits-Untersuchungen zur Bestimmung von Materialeigenschaften
  • Betriebsfestigkeits-Untersuchungen an Turbinenschaufeln
  • Explosion und Pyroschock



Das berührungsloses Messverfahren erfasst dynamische Geschwindigkeits- und Weggrößen vollkommen unverfälscht und liefert dank Tracking Filter selbst von schwierigen, unkooperativen Oberflächen verlässliche Messergebnisse. Der Kompaktmesskopf passt sich gut auch in Prüfstände mit engen Platzverhältnisse ein und ist mit Schutzklasse IP 64 robust designt für industrielle Prüf- und Entwicklungsanforderungen. Für besondere Gegebenheiten wie an Motorenprüfständen steht eine optionale Strahlumlenkung bereit. Er deckt eine Frequenzbandbreite von bis zu 50 kHz ab (auf Anfrage gar bis 250 kHz) und verfügt über variable Arbeitsabstände für mehr Flexiblität. Die Signalpegelanzeigen sowohl am Controller wie auch am Messkopf zusammen mit dem sichtbaren Messpunkt gewähren den unkomplizierten "Point and Shoot" Betrieb und erleichtern die optimale Einrichtung der Messung.  Der Signalpegelausgang erlaubt eine Überwachung der Signalqualität.

Die präise Differenzmessung mit mehreren synchronisierten Messköpfen erlaubt die Kompensation typischer, unerwünschter Störschwingungen des Prüfstandes. Das HSV misst phasenrichtig und synchron mit beliebig vielen optischen Kanälen und gibt die Schwinggeschwindigkeit und Schwingweg gleichzeitig aus.

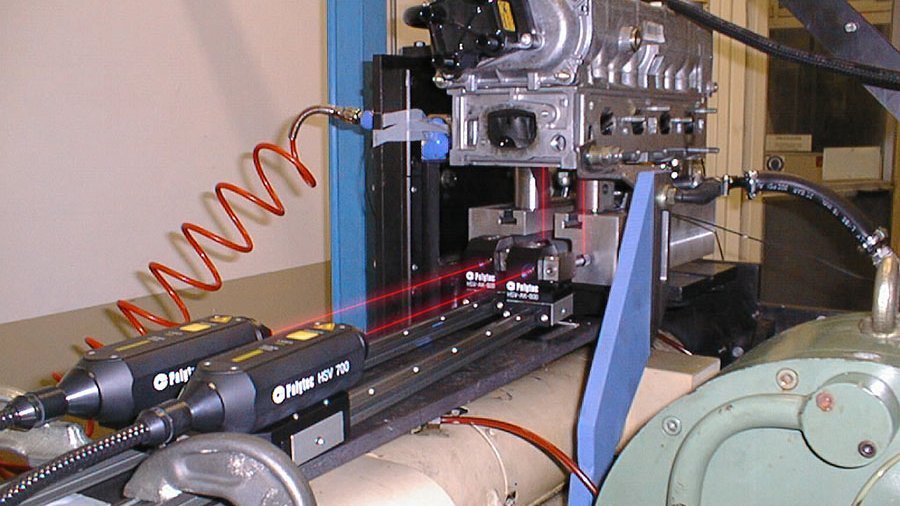

Valvetrain measurement

Anwendungsbereiche

Zubehör

Optisches Zubehör

Icon accessory
Icon accessory

HSV-AK-800 Umlenkeinheit

Optische Strahlumlenkung zur einfachen Ausrichtung des Messstrahls bei Ventiltriebsmessungen. Geeignet für Messkopf HSV-I-100-FF.

Vibrometer accessory - set of mirrors for customized vibrometer test setups
Vibrometer accessory - set of mirrors for customized vibrometer test setups

A-MIR-xxxx Spiegelsätze

Polytec's Spiegelsätze enthalten Spiegel unterschiedlicher Größe, die das Einrichten Ihres Messaufbaus erleichtern.

Icon accessory
Icon accessory

OFV-036-M Kipp/Neige-Versteller mit Spiegel

Spiegeldurchmesser 25 mm

Stative, Teststände, Verstelleinheiten

Vibrometer accessory tilt stage
Vibrometer accessory tilt stage

VIB-A-P01 Kippversteller

Vibrometer accessory 2-axis stage plus tilt function
Vibrometer accessory 2-axis stage plus tilt function

VIB-A-P02 Kipp-/Querversteller

Vibrometer accessory positioning stage
Vibrometer accessory positioning stage

VIB-A-P06 X/Y/Kippversteller

Vibrometer accessory pan/tilt adjustable mounting plate
Vibrometer accessory pan/tilt adjustable mounting plate

VIB-A-P07 Justierbare Montageplatte

Zum Montieren und Ausrichten in Produktionslinien und Messzellen. Erlaubt einen Winkelausgleich von ± 1,3° um die Hoch- und Querachse.

VIB-A-T02 Stativ mit Schwenk/Neige-Kopf

VIB-A-T05 Stativ mit Getriebe-Schwenk/Neige-Kopf

Flexible arm with magnetic base
Flexible arm with magnetic base

VIB-A-T39 Gelenkarm mit Magnetfuß

Weiteres Zubehör

Laser protection glasses recommended for wavelengths 650…700 nm
Laser protection glasses recommended for wavelengths 650…700 nm

A-LAG-0633 Laser-Justierbrille

Erleichtert die genaue Positionierung des Laser-Messpunktes auf dem Messobjekt.

Icon accessory
Icon accessory

A-RET-xxxx Retroreflektiernde Materialien

Auswahl an Sprays, Klebeband, Folie und Mikro-Glasperlen zur Verbesserung der Signalqualität bei Messungen auf schwierigen Messoberflächen.
