Mesure optique de vitesses de vibration élevées

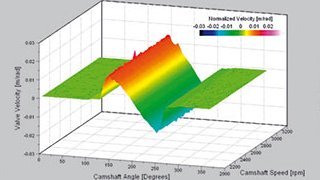

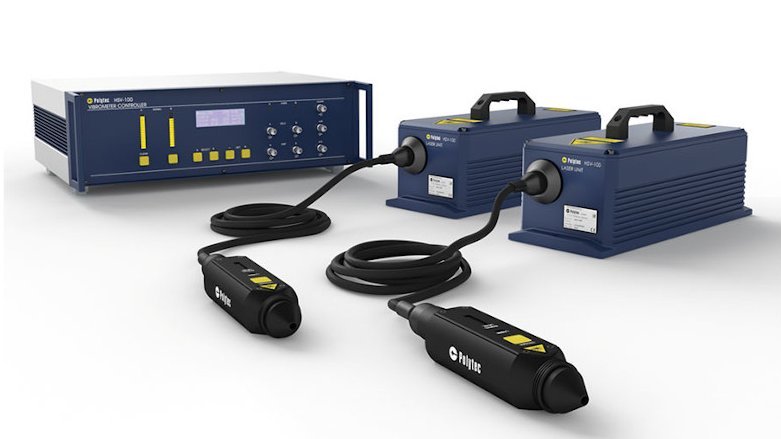

Le vibromètre haute vitesse HSV-100 permet de mesurer simultanément des déplacements et des vitesses de vibration allant jusqu'à 40 m/s. Plusieurs contrôleurs peuvent être montés en cascade pour réaliser des mesures multi-canal avec un nombre arbitraire de canaux. Vous pouvez ainsi comparer sur un banc d'essai dynamique, les écarts entre les courbes réelles et théoriques d'élévation de soupape à des vitesses différentes du moteur, ou d'analyser des phénomènes tels que le rebond de soupape dans le kilohertz de gamme. Les décodeurs numériques de précision dans le HSV-100 fournissent des résultats à faible bruit et des résultats de mesure sans ambigüité.
Points forts
- Mesure différentielle haute résolution en temps réel
- Un procédé de mesure sans contact saisit parfaitement vitesse dynamique et valeur de trajet, avec précision

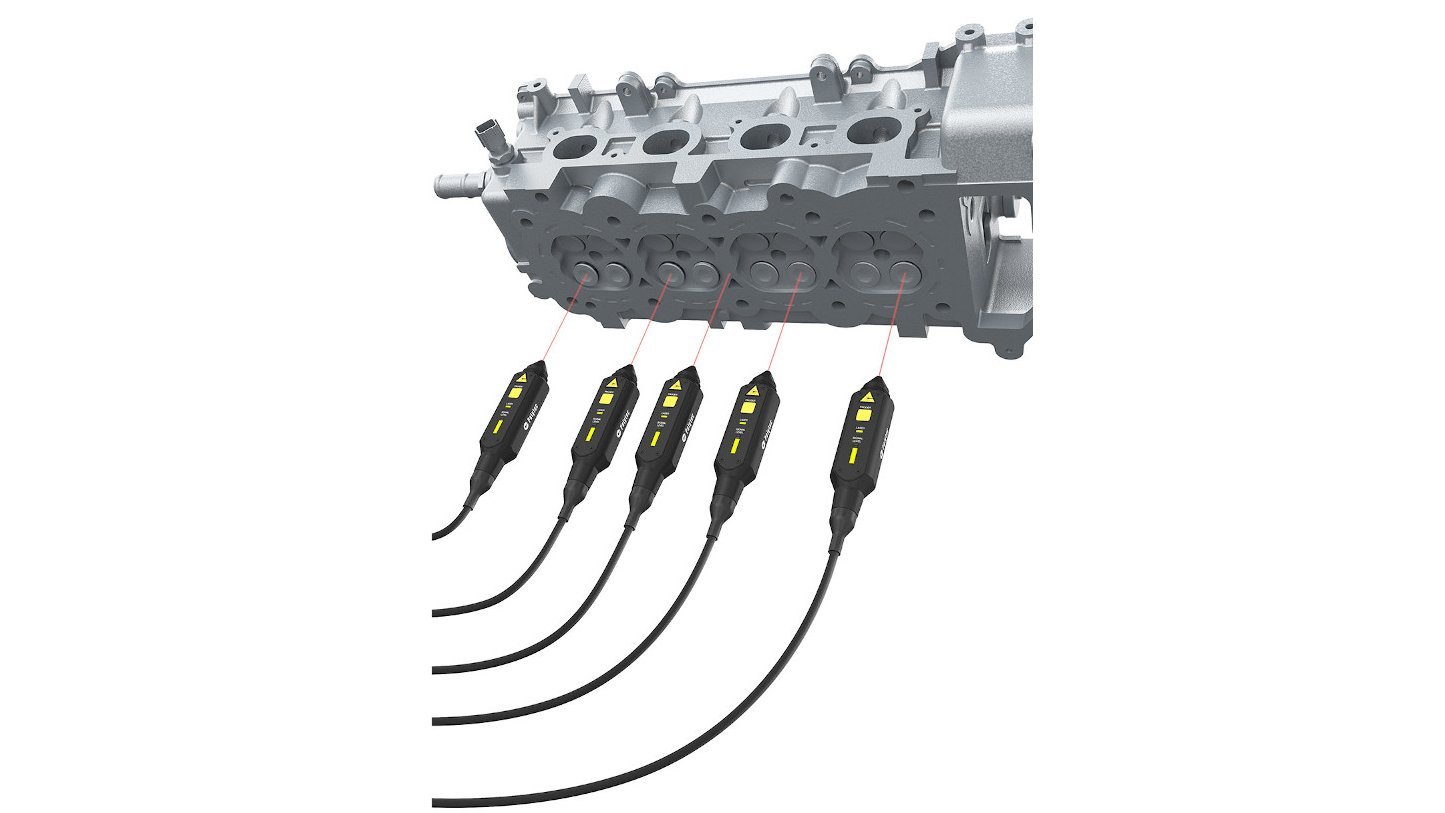

- Tête de capteur compacte pour des espaces restreints et avec distance d'utilisation variable
- Largeur de bande de fréquence 50 kHz, en option 250 kHz
- Point de mesure visible pour une utilisation de type « Visez et déclenchez »
- Déviation de faisceaux en option HSV-AK-800 pour bancs d'essais de moteurs

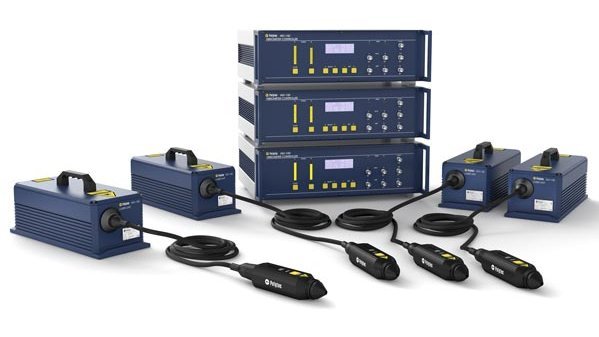

- Mesure synchrone, en phase de nombreux canaux
- Sortie simultanée de signaux de vitesses d'oscillation et amplitude
Mesurer les vibrations avec une haute résolution en temps réel
- Dynamique des trains de soupape des moteurs à combustion
- Effet de rebonds sur soupapes
- Analyses de la résistance aux chocs pour déterminer les propriétés du matériau
- Test de fiabilité opérationnelle d’aubes de turbines
- Explosion et pyrochoc
Cette méthode de mesure sans contact enregistre la vitesse dynamique et les quantités de déplacement de manière totalement non déformée, tandis que des filtres de suivi garantissent des résultats de mesure fiables, même sur des surfaces difficiles. La tête de mesure compacte est adaptée à toutes les conditions spatiales restreintes et aux installations d'essai étroites. Pour les installations difficiles, utilisez l'unité de déflexion du faisceau en option, par exemple pour les bancs d'essai de moteurs. La tête de capteur robuste (classe de protection IP 64) est particulièrement adaptée aux environnements industriels difficiles, offrant une flexibilité avec une distance d'arrêt variable et une bande passante allant jusqu'à 50 kHz (250 kHz en option). L'affichage intégré du niveau de signal sur le contrôleur et la tête de capteur permet de régler le spot laser visible afin d'obtenir une configuration de mesure optimale selon le principe de fonctionnement "pointer et tirer". Une sortie de niveau de signal permet de contrôler la qualité du signal à tout moment.
La mesure différentielle précise à l'aide de deux faisceaux laser permet de compenser les vibrations typiques des bancs d'essai. Le vibromètre à grande vitesse mesure de manière synchrone un nombre arbitraire de canaux avec une relation de phase correcte, offrant en même temps une sortie de signal de vitesse vibratoire et de déplacement.

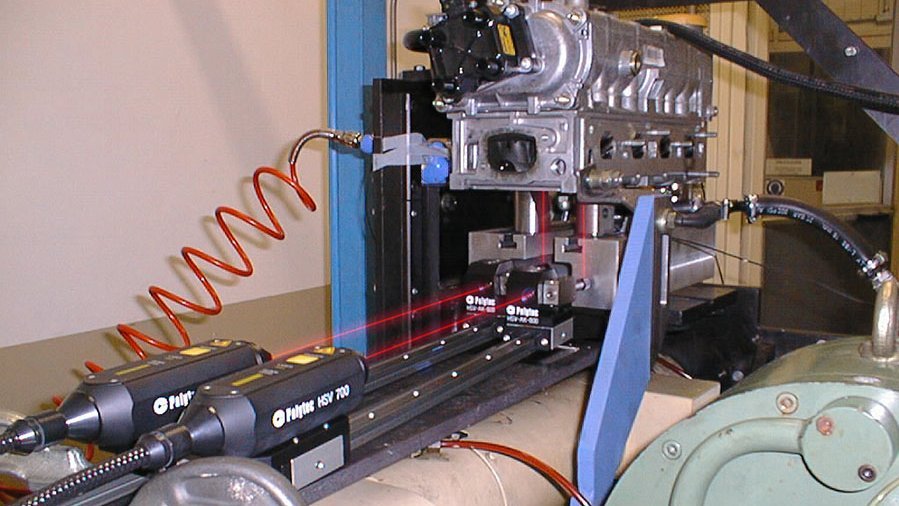

Mesure des soupapes
Accessoires et composants
Accessoires optiques
HSV-AK-800 : Unité de direction de faisceau
Système de déviation du faisceau optique pour un alignement facile du faisceau laser, en particulier pour les applications de mesure du train de soupapes. Compatible avec la tête de capteur HSV-I-100-FF.
A-MIR-xxxx : Sets de miroirs
Les ensembles de miroirs de Polytec contiennent différentes tailles de miroirs pour vous aider à configurer votre mesure.
OFV-036-M : Miroir orientable/inclinable
Diamètre du miroir 25 mm.
Trépieds, bancs d'essai, platines de positionnement
VIB-A-P01 : Platine inclinable montable sur trépied
VIB-A-P02 : Platine de déplacement transversable et inclinaison montable sur trépied
VIB-A-P06 : Platine X/Y/Inclinable montable sur trépied
VIB-A-P07 : Plaque de montage réglable panoramique/inclinable
Pour l'installation dans les lignes de production industrielles. Permet un réglage fin des angles d'inclinaison et de rotation de ± 1,3°.
VIB-A-T02 : Trépied avec tête panoramique / inclinable
VIB-A-T05 : Trépied avec tête panoramique / inclinable avec poignées micrométriques
VIB-A-T39 : Bras flexible avec base magnétique
Miscellaneous
A-LAG-0633 : Lunettes de réglage laser
Facilite le pointage précis du laser sur l'appareil à tester.
A-RET-xxxx : Accessoires rétro-réfléchissantes
Sprays, rubans, feuilles et microbilles de verre pour améliorer le rapport signal/bruit lors de la mesure de surfaces non réfléchissantes.
