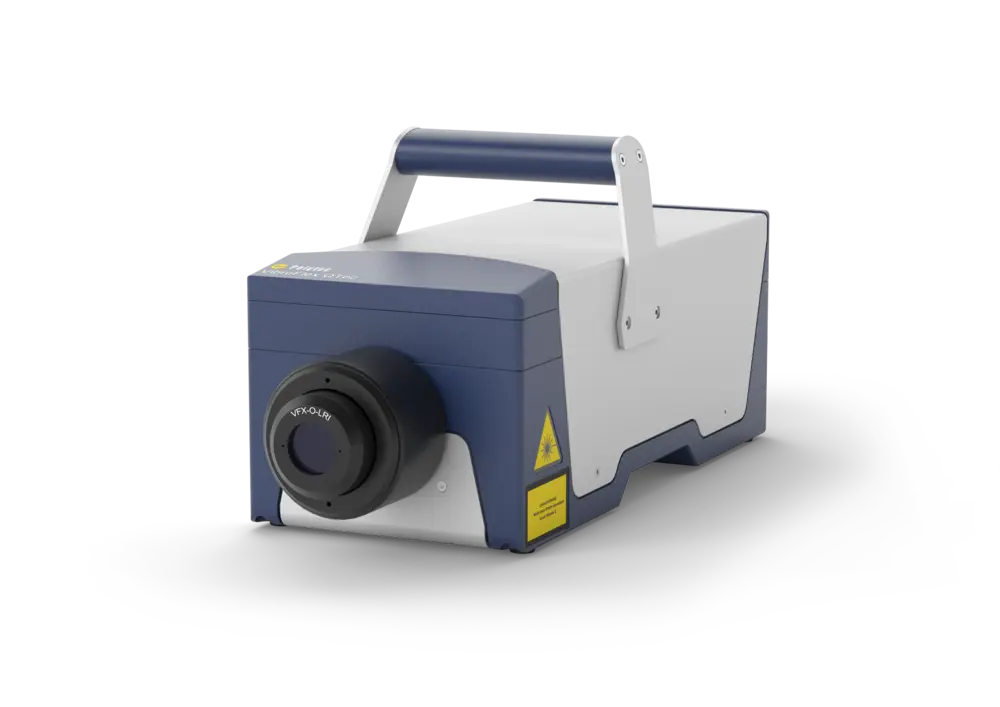

Flexibilität in der optischen Schwingungsmessung

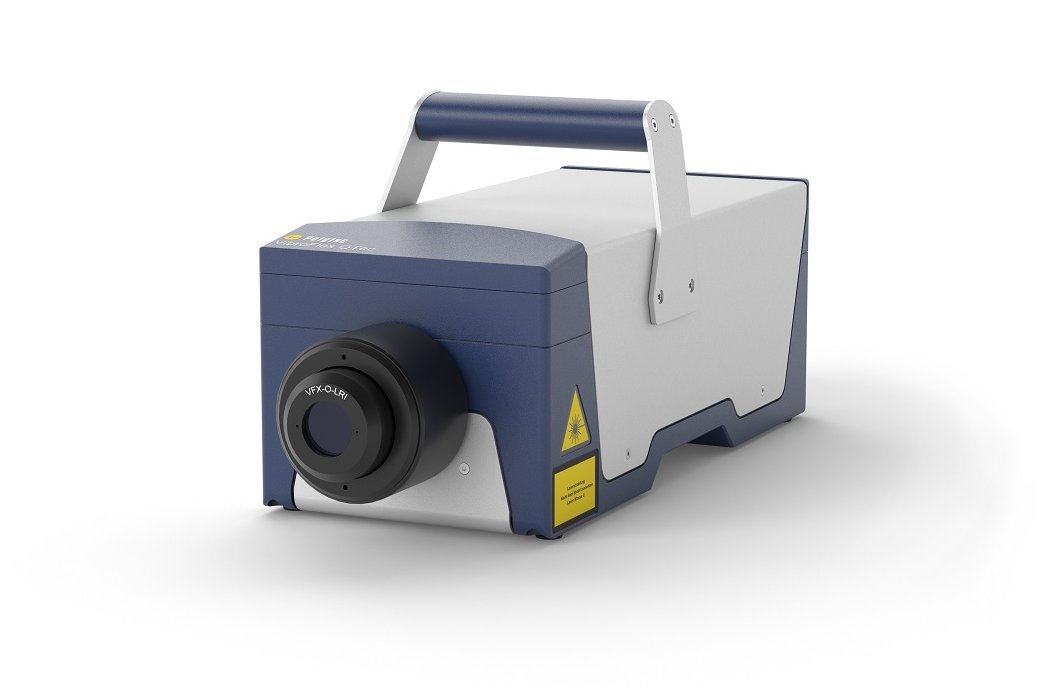

Der VibroFlex QTec Sensorkopf bietet höchste optische Sensitivität und ermöglicht hochpräzise Messungen auf allen Oberflächen – selbst auf dunklen, biologischen, rotierenden oder bewegten Objekten. Diese sichere Lasertechnologie ist perfekt für anspruchsvolle Anwendungen wie die zerstörungsfreie Prüfung (NDT), Biomedizin, weite Messdistanzen, quasistatische Wegmessungen und die Shaker-Regelung. QTec macht Schwingungsmessungen schneller, einfacher und zuverlässiger als je zuvor – für absolut robuste und eindeutige Ergebnisse.
Kontaktieren Sie Ihren PolyXpert
Kontaktieren Sie Ihren PolyXpert
Sprechen Sie uns gerne an! Wir finden die beste Lösung für Ihre Anforderungen.
Highlights
//- Überragende Performance – SNR-Verbesserung um bis zu 20 dB oder den Faktor 10
- SWIR-Laser und QTec® für bestes Signal-Rausch-Verhältnis (SNR)
- Hochpräzise Daten ohne Oberflächenvorbereitung – selbst auf dunklen, biologischen oder bewegten Objekten
- Von mikrometerkleinen Strukturen bis hin zu großen, weit entfernten Objekten
- Keine Grenzen dank eines hohen Dynamikbereichs von bis zu 30 m/s
- Schneller Remote- und Autofokus für maximale Signalqualität
Schwingungsmessung für FuE
VibroFlex misst Schwingphänomene berührungsfrei und flexibel von DC bis 32 MHz und detektiert kleinste Schwingungen im Subpicometer-Bereich bis hin zu 30 m/s schnellen Bewegungen. Das Laservibrometer misst verlässlich auf allen Oberflächen – egal ob dunkel, ölig, glänzend oder glühend heiß – sowie aus über 500 m Entfernung.
Patentiertes QTec® zuverlässig auf allen Oberflächen

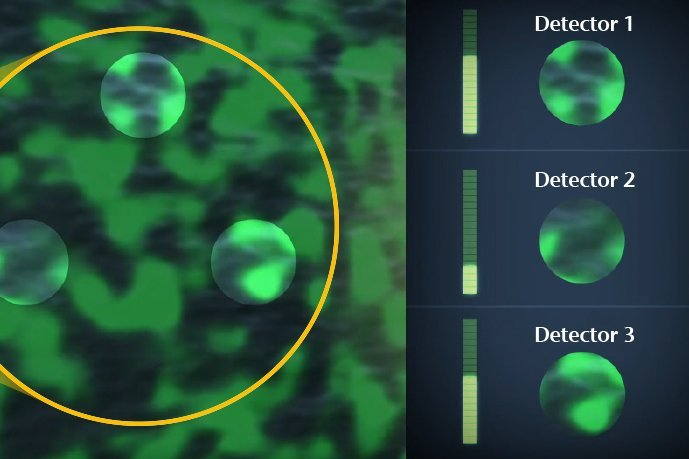

Ein stets stabiles Signal, 20 dB besseres Signal-Rausch-Verhältnis und klare Ergebnisse ohne Post-Processing: Das Multi-Detektor-Konzept von QTec® vermeidet Speckle-Dropouts und stellt ein absolut stabiles Messsignal sicher für Modaltests und Schwingungsanalysen auch an schnell bewegten oder rotierenden Objekten.
QTec® macht Schwingungsmessungen schneller, einfacher und zuverlässiger denn je – für robuste, eindeutige Ergebnisse.
Bestes Signal-Rauschverhältnis auf allen Oberflächen
Die patentierte QTec®-Laserinterferometrie garantiert eine hervorragende Messdatenqualität mit optimiertem Signal-Rausch-Verhältnis. Das Multi-Detektor-Konzept von QTec® vermeidet Speckle-Dropouts und stellt ein absolut stabiles Messsignal sicher für Modaltests und Schwingungsanalysen auch an schnell bewegten oder rotierenden Objekten.
Kontaktieren Sie Ihren PolyXpert
Kontaktieren Sie Ihren PolyXpert
Sprechen Sie uns gerne an! Wir finden die beste Lösung für Ihre Anforderungen.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Max. Frequenzbandbreite | DC – 32 MHz (Connect+) |
| Messgrößen | Geschwindigkeit, Schwingweg, Beschleunigung |
| Max. Schwinggeschwindigkeit | ±30 m/s |
| Messbereiche Geschwindigkeit | ±1 mm/s – ±30 m/s |
| Beste Geschwindigkeitsauflösung | 10 nm/s/√Hz |
| Beste Wegauflösung | < 125 fm/√Hz |
| Max. Beschleunigung | 100.000 km/s² |
| Signalverarbeitung | FPGA-basiert |
| Eigenschaft | Wert |
|---|---|
| Optisches Prinzip | QTec® Mehrkanal-Interferometer |
| Messlaser | 1550 nm (SWIR, unsichtbar) |
| Messlaser-Leistung | < 1 0 mW |
| Pilotlaser | 510 - 530 nm, grün |
| Lasersicherheitsklasse | Klasse 2 (beide Laser) |
| Arbeitsabstand | 25 mm .. ~100 m |
| Fokussierung | Autofokus, Fernsteuerung, Manuell |
Alle outputs über das Frontend Connect+
| Eigenschaft | Wert |
|---|---|
| Betriebstemperatur | +5 ... +40 °C |
| Schutzklasse | IP40 |
| Leistungsaufnahme | ca. < 15W |
| Gewicht | 6.1 kg |
| Abmessungen (L×B×H) | 383 x 135 x 121 mm |
Klicken Sie hier, um die technischen Merkmale des Connect+ Front-Ends einzusehen
Verwandte Produkte

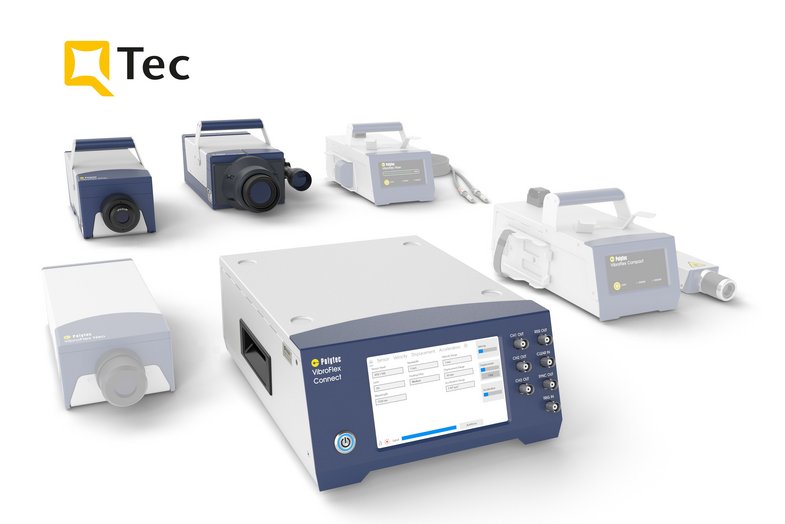

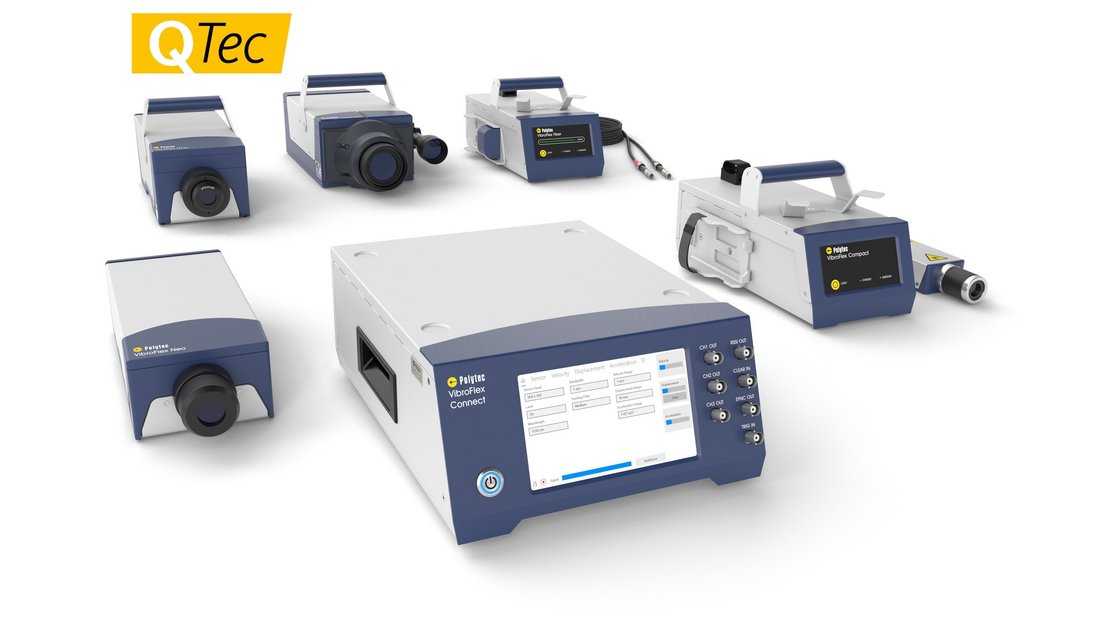

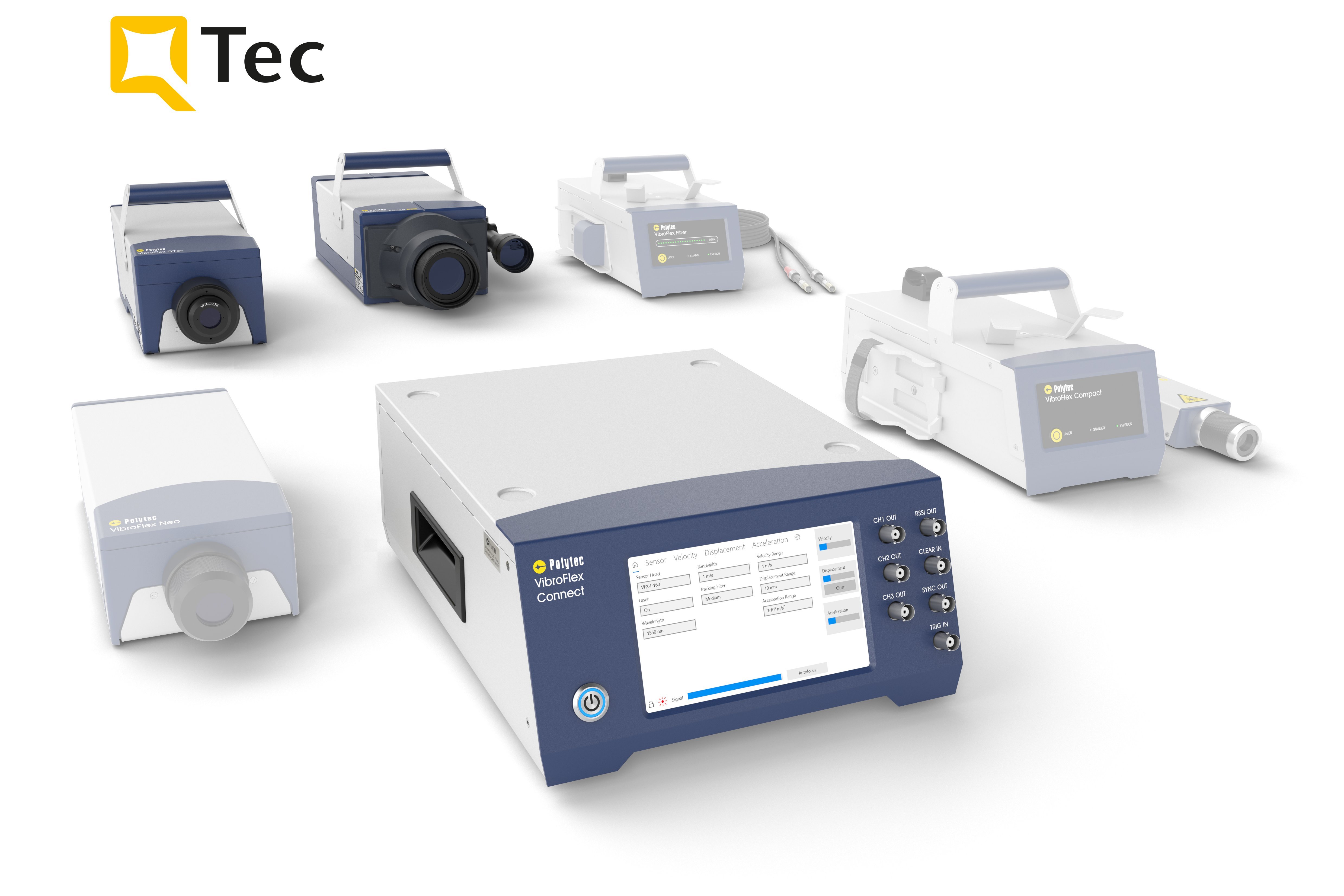

VibroFlex
- Modulares System für optische Schwingungsmessung bis 32 MHz
- Flexibel anpassbar: Mikroskopobjektive für kleinste Strukturen oder Messung großer Objekte aus sicherer Distanz
- Einsatz in Forschung, Entwicklung (schnelleres Time-to-Market) und zuverlässiger In-Line-Inspektion
- QTec® Mehrpfad-Interferometrie: stabiler Signalpegel, 20 dB besseres Signal-Rausch-Verhältnis, schnellere und klarere Ergebnisse ohne Nachbearbeitung

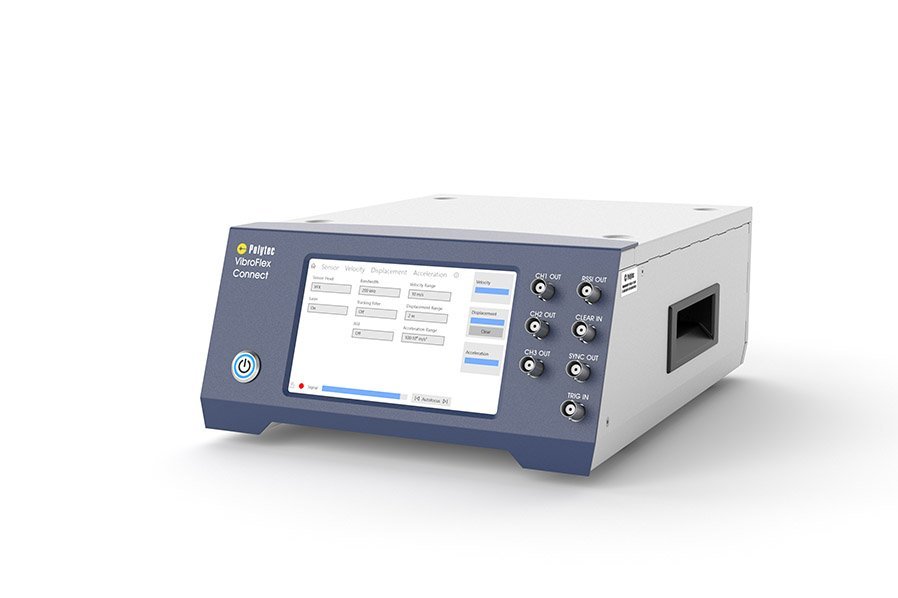

VibroFlex Connect+
Als Herzstück der VibroFlex-Familie vereint das Connect+ Frontend modernste FPGA-basierte Dekodierung mit nahtloser WLAN- und Ethernet-Konnektivität. Es dient als zukunftssichere Schnittstelle für alle Sensorköpfe und verfügt über einen integrierten Signalgenerator sowie einen Tacho-Eingang, um hochpräzise Daten für anspruchsvolle Forschungs-, Entwicklungs- und Qualitätskontrollaufgaben zu liefern.

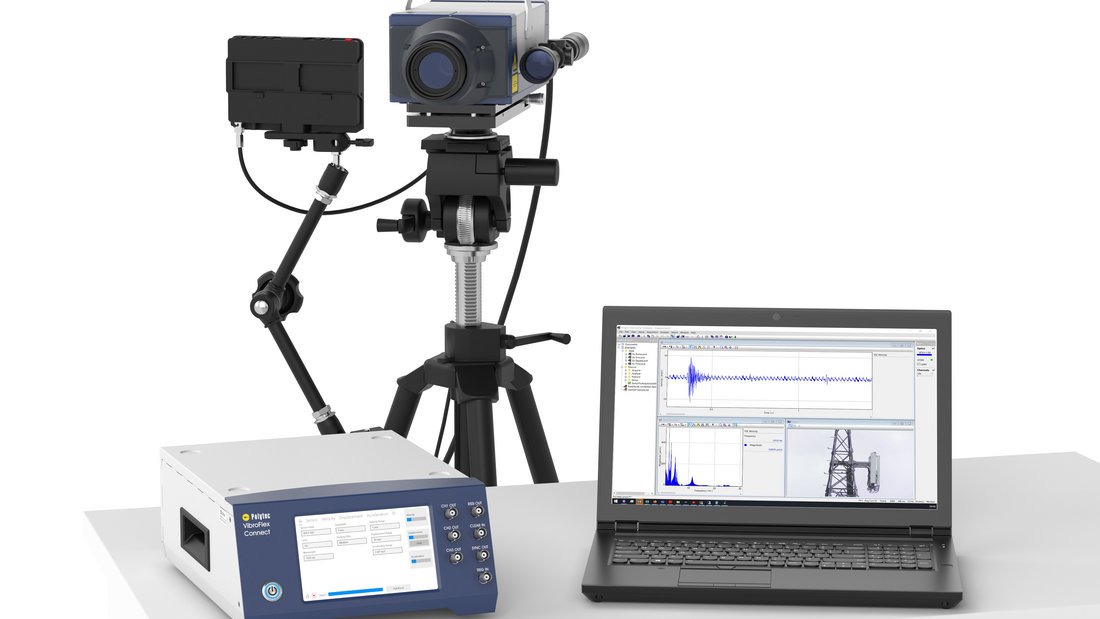

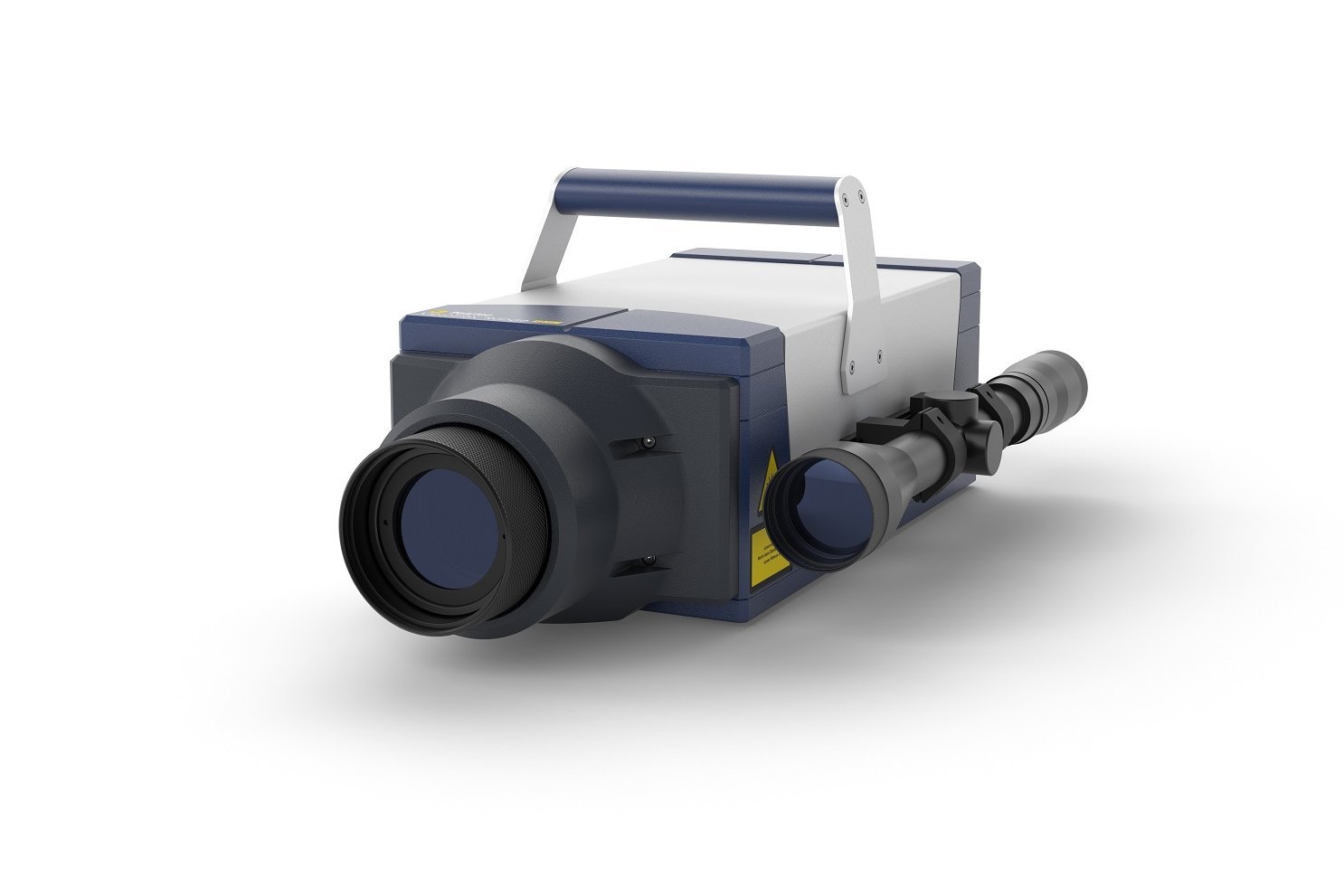

VibroFlex Range
