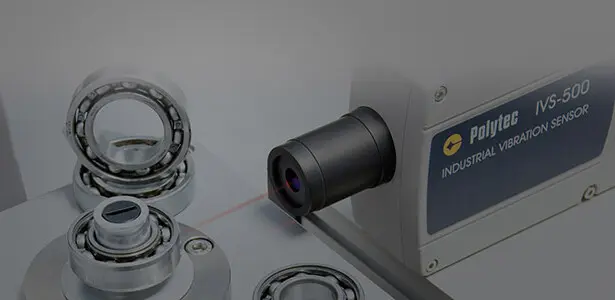

Das IVS-500 für vibroakustische End-of-Line-Tests
Für den vibroakustischen End-of-Line-Test und allgemein Fertigungskontrollen stellt Polytec mit dem IVS-500 Industrievibrometer ein ausgeklügeltes und flexibel einsetzbares Laser-Messgerät zur Verfügung. Bei immer leiser werdenden Produkten (zB. Lager, Motoren, Pumpen, HVAC, und Maschinenkomponenten) und stetiger Fertigungsoptimierung steigen auch die Anforderungen an die Prüfmethodik und Sensorik zu deren Qualitätskontrolle. Speziell in lauten Fertigungsumgebungen wird es daher immer anspruchsvoller, den passenden Sensor zur Fehlersuche bzw. Geräuschbewertung zu finden.
Warum werden immer mehr Laser-Doppler-Vibrometer in der Produktion zur Schwingungsmessung verwendet?
- 100% fehlerfreie Fertigung
- Seit Jahren gibt es im Bereich Automotive, bei Haushaltsgeräten und bei Produkten der Consumer Elektronik den Trend, störende Geräusche zu reduzieren, um die Produkte immer leiser zu gestalten. Aber nicht nur der akustische Komfort ist wichtig, auch die Qualität und damit die 100% fehlerfreie Fertigung muss bei allen Produkten gewährleistet sein.
- Totalausfälle vorbeugen
- Auch Bauteilfehler, welche für den Menschen nicht hörbare Geräusche produzieren, können zu Totalausfällen im Feld führen. Mit dem IVS-500 können Sie diesen vorbeugen.
- Messdaten analysieren
- Schwingungsmessungen befähigen Sie zum einen, das akustische Verhalten am Ende der Produktion zu bewerten, und zum anderen, Fertigungsfehler durch eine gezielte Analyse der Schwingungsdaten aufzudecken und dem Fehler zuzuordnen.
Vibroakustische Qualitätskontrolle
Warum Laser-Doppler-Vibrometrie?
- Berührunglos, rückwirkungsfrei
- Das Messobjekt wird während der Messung nicht mit einer Zusatzmasse oder Zusatzkraft beeinflusst. Die zu analysierenden Schwingungen werden dadurch nicht verfälscht.
- Sehr hohe Frequenzbereiche
- Messungen bis 100 kHz sind mit dem IVS-500 problemlos möglich. Das ist essentiell für die Detektion komplexer Fertigungsfehler bei höher werdenden Drehzahlen.
- Keine mechanische Zustelleinheit
- Das berührungslose Messverfahren reduziert Integrationsaufwand in der Produktionslinie. Somit sind sehr schnelle Taktzeiten und kurze Testzyklen möglich.
Durch die Messung von Oberflächenschwingungen, die digitale oder analoge Signalübertragung und die sehr hohe Auflösung ist das Laservibrometer extrem flexibel und findet Einsatz in vielfältigen und auch schwierigen Prüfanwendungen. Sie können Schwingungsanalysen auch in lauter Fertigungsumgebung durchführen.
Die Auswahl des richtigen Sensors
Welcher Sensor ist der richtige für Ihre Geräusch- und Schwingungsprüfung?
Für den vibro-akustischen End-of-Line-Test kommen drei Sensor-Typen infrage:
- Mikrofon
- Beschleunigungssensor
- Laser-Doppler-Vibrometer

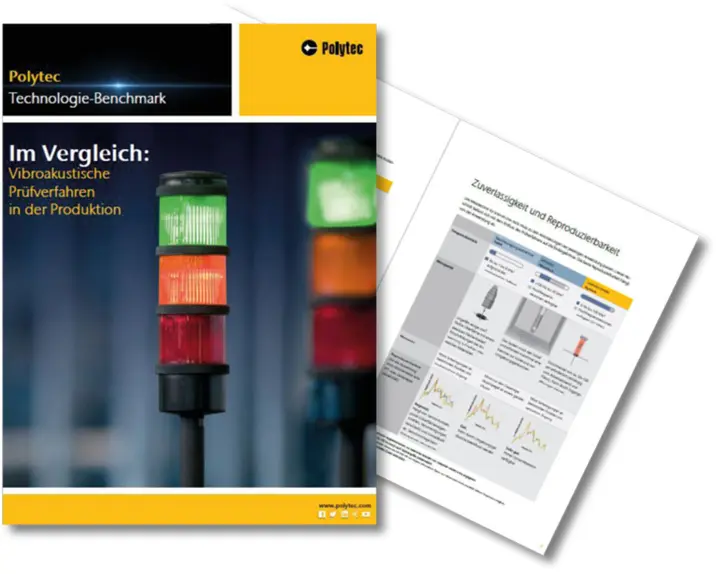

Für die genauere Betrachtung dieser drei Sensor-Typen finden Sie im folgenden Dokument die technische Gegenüberstellung der drei vibroakustischen Testmethoden.
Nehmen Sie Kontakt zu Ihrem IVS-Experten auf
Nehmen Sie Kontakt zu Ihrem IVS-Experten auf
Email: oms@polytec.de
Tel: +49 7243 604-2220
Schwingungen erfolgreich im Industrie-Einsatz messen
Mit dem IVS-500 Industrievibrometer führen Sie vibroakustische Qualitätsprüfungen, Körperschallanalysen und zuverlässige Gut-Schlecht-Bewertungen schnell und effizient durch. Es misst in anspruchsvollen Industrieumgebungen, auf nahezu allen Oberflächen sowie berührungslos per Laser und damit verschleißfrei. Dank somit reduziertem Pseudoausschuss im Produktions- und Montageprozess optimieren Sie Ihre Kosten und Erträge.
Die Tutorial Videos zeigen Ihnen die Inbetriebnahme, Konfiguration und die wichtigsten Features des IVS-500.
Kapitel 1: Verschiedene Hardware-Ausführungen
Dauer: 1:49 Minuten
Polytec bietet verschiedene Varianten des IVS-500 an. Sie unterscheiden sich in ihrer maximalen Frequenzbandbreite, Schwinggeschwindigkeit und dem manuellen oder ferngesteuerten Fokustyp.
Kapitel 2: Elektrische Verdrahtung
Dauer: 2 Minuten
In Ihrer Produktion kann das IVS-500 entweder über eine Anschlussbox oder direkt über ein Kabel mit offenem Ende von Ihrem Fachpersonal am Schaltschrank angeschlossen werden. Polytec liefert Ihnen beide Varianten. Im zweiten Kapitel stellen wir Ihnen sämtliche Kabel und Funktionalitäten der Anschlussbox vor.
Kapitel 3: Zubehör für das IVS-500
Dauer: 5:30 Minuten
Mit dem passenden Zubehör können Sie jede Installation vereinfachen und jede Messsituation bestmöglich durchführen. Lernen Sie das passende Zubehör für das IVS-500 kennen.
Kapitel 4: Integration in den Prüfstand
Dauer: 3:45 Minuten
Um das IVS-500 optimal in einen Prüfstand zu integrieren, erklären wir Ihnen hier die richtige Vorgehensweise und geben Tipps zum Einrichten. Dabei zeigen wir Ihnen, wie Sie die Schnittstellen korrekt verbinden.
Kapitel 5: Ungewollte Schwingungen isolieren
Dauer: 1:05 Minuten
Der Trend geht zu immer leiseren Produkten. Somit werden auch die vibroakustisch zu messenden Schwingungen immer kleiner. Äußere Störungen, wie die von Maschinen in der Fertigung erzeugte Schwingungen, können die Messung beeinflussen. Hier zeigen wir Ihnen, wie Sie die Auswirkungen von Störeinflüssen mit einfachen Mitteln beseitigen.
Kapitel 6: Vibrometer Panel Software
Dauer: 3:40 Minuten
Die Vibrometer Panel Software konfiguriert das IVS-500. Wir erklären Ihnen, wie Sie die Software installieren, und geben Ihnen Tipps, wie Sie Ihr Laservibrometer korrekt einstellen.
Kapitel 7: Schnittstellenbefehle über RS-232
Dauer: 2:10 Minuten
Über die RS-232 Schnittstelle kann das IVS-500 Befehle empfangen. Erfahren Sie, wie Sie die Schnittstelle schrittweise einrichten und damit arbeiten.
Tipp: In der IVS-500 Betriebsanleitung finden Sie eine Übersicht und Beschreibung sämtlicher Schnittstellenbefehle.
Kapitel 8: Digitale Schnittstelle – VibroLink
Dauer: 1:30 Minuten
VibroLink ist die digitale Ethernet-Schnittstelle des IVS-500. Hierüber übertragen Sie Messdaten vollständig digital an einen Computer mit der VibSoft Software. Auch die Einstellungen des IVS-500 nehmen Sie direkt über die VibSoft Software vor.
Kapitel 9: Reinigung
Dauer: 1 Minute
Eine verschmutzte Optik beeinträchtigt den Signalpegel und somit die Messdatenqualität. Das IVS-500 besteht aus empfindlichen Bauteilen, die Sie nur mit bestimmten Mitteln reinigen sollten.
Die Laser-Doppler-Vibrometrie
Laser-Doppler-Vibrometer (LDV) nutzen, wie der Name verrät, einen Laser als Messmittel. Trifft der Laser auf das Messobjekt, kommt es zur Frequenzverschiebung des rückreflektierten Laserstrahles durch den Doppler-Effekt sobald es eine relative Bewegung zwischen Messobjekt und Sensor (LDV) gibt. Diese Frequenzverschiebung wird im IVS-500 mit einem hochpräzisen heterodynen Mach-Zehnder Interferometer ausgewertet, um kleinste Schwingwege, Geschwindigkeiten oder Beschleunigungen zu messen. Laser-Doppler-Vibrometer ermöglichen es zudem, durch die Auswertung der Frequenzverschiebung durch den Doppler-Effekte kleinste Schwingungsänderungen bis in den MHz-Bereich oder sogar in den GHz-Bereich zu messen.
Laser–Doppler-Vibrometer haben zudem eine Messgenauigkeit der Schwingungsamplitude von besser als 1% und stellen so die höchste Genauigkeitsklasse unter den vorstellen Schwingsensoren dar. Laser-Doppler-Vibrometer werden als Primärkalibriernormal für die Kalibrierung von Beschleunigungssensoren nach ISO 16063-11 verwendet.
