Contrôle de qualité acoustique avec la précision laser

Le vibromètre industriel IVS-500 est la clé pour le contrôle rapide de la qualité acoustique, l’analyse du bruit des structures et la prise de décision fiable de réussite/échec. Ce capteur laser mesure de manière fiable, dans des environnements industriels exigeants, sans contact et ainsi sans usure sur presque toutes les surfaces. Les coûts et les rendements sont optimisés en réduisant les faux rejets dans les processus de production et d'assemblage.

Nouvelles sorties de signal disponibles : Choisissez entre le signal de déplacement, l'accélération et le signal de vitesse et traitez directement les données de mesure analogiques ou, en option, numériques.



Points forts

  • Décisions claires et reproductibles pour les tests de production : réussite/échec
  • Mesure sans contact avec la précision laser
  • Distances de travail flexibles jusqu'à 3 mètres avec auto focus
  • Système polyvalent couvrant toute application jusqu'à 100 kHz
  • Technologie sans usure et robuste
  • Facilité d'installation et d'intégration
  • Sortie sous forme de données de vitesse, de déplacement et d'accélération.
  • Sortie de signal analogique et, en option, numérique

Assurance qualité industrielle, économique et flexible

La configuration simple et la conception robuste de l’IVS-500 permettent une intégration harmonieuse dans les systèmes de test de production. Additionné au logiciel QuickCheck, Polytec offre une solution complète pour une analyse réussite/échec fiable.

L’IVS-500 est un système tout-en-un, compact, avec l’électronique de décodage intégrée dans le capteur. Différents modèles peuvent être choisis en fonction de votre application - des fréquences basses aux ultrasons et des vitesses faibles à élevées. Les options Remote et Autofocus s'adaptent à différentes géométries d'échantillons et garantissent le meilleur rapport signal / bruit pour chaque échantillon testé.

Tous les modèles d’IVS-500 disposent d'une sortie de mesure de vitesse analogique, compatible avec le matériel d'acquisition de données standard et pouvant être commandée via l'interface d'un ordinateur ou d’un automate programmable. Une sortie de signal entièrement numérique complète la sortie analogique classique pour une analyse confortable du signal. De nouvelles possibilités avec des plages de mesure supplémentaires : Profitez d'une plage de vitesse extra fine pour résoudre les signaux les plus petits et choisissez entre le signal de déplacement, d'accélération et de vitesse.

Contrôle qualité acoustique avec précision laser

Dear visitor, in order to be able to watch our videos please accept the cookies. All information about the usage of cookies can be found in our privacy policy

Change cookie settings

Become an expert: tips, tricks & video tutorials

The IVS-500 Industrial Vibration Sensor from Polytec is a dedicated and flexible measuring device for the vibroacoustic end-of-line test.

This exclusive section (login) provides an overview, the basics of optical acoustic testing using laser vibrometers including a technology benchmark, features tips & tricks in intuitive video tutorials for the use and handling of the IVS-500 Industrial Vibration Sensor - for starters, current users, integrators and experts.

Learn more

Options et accessoires

Accessoires optiques

Vibrometer accessory beam deflection unit for 90° angles
Vibrometer accessory beam deflection unit for 90° angles

VIB-A-210 : Module de déviation à 90°

Vibrometer accessory - protective window keeping the vibrometer lens free from contamination
Vibrometer accessory - protective window keeping the vibrometer lens free from contamination

VIB-A-220 : Fenêtre de protection

Protège la lentille de l'objectif du vibromètre laser de la poussière, de l'huile et de la contamination. Tube autour de la fenêtre pour une protection supplémentaire.

Vibrometer accessory protective window flat keeping lens free from contamination
Vibrometer accessory protective window flat keeping lens free from contamination

VIB-A-221 : Fenêtre de protection (plate)

Protège la lentille de l'objectif du vibromètre laser de la poussière, de l'huile et de la contamination. Conception plate pour un nettoyage facile.

Vibrometer accessory air purge unit for improved lens cleaning and protection
Vibrometer accessory air purge unit for improved lens cleaning and protection

VIB-A-230 : Unité de purge d'air

Pour une meilleure protection de la vitre de protection contre les brouillards d'huile et la poussière.

Vibrometer accessory pneumatic beam shutter
Vibrometer accessory pneumatic beam shutter

VIB-A-240 : Obturateur de poutre pneumatique

Protège mécaniquement la fenêtre de protection de la poussière et de la contamination.

Trépieds, bancs d'essai, platines de positionnement

Vibrometer accessory pan/tilt adjustable mounting plate
Vibrometer accessory pan/tilt adjustable mounting plate

VIB-A-P07 : Platine de montage réglable panoramique / inclinable

Pour l'installation dans les lignes de production industrielles. Permet un réglage fin des angles d'inclinaison et de rotation de ± 1,3°.

Vibrometer accessory alignment device for installation in industrial production line
Vibrometer accessory alignment device for installation in industrial production line

VIB-A-P09 : Dispositif d'alignement

Pour l'installation dans les lignes de production industrielles. Permet un réglage dans 2 sens de translation et 2 rotations (tip/tilt).

Logiciel, Acquisition de données

IVS-500-Prog : Kit de programmation

Permet la reconfiguration des paramètres d'usine IVS-500

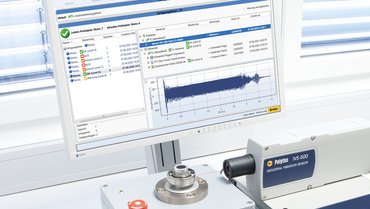

Software QuickCheck for production testing
Software QuickCheck for production testing

SonicTC QuickCheck

Logiciel de test de vibration pour le contrôle de processus en ligne

SonicTC Quick Check

Miscellaneous

Vibrometer accessory IVS-500 junction box
Vibrometer accessory IVS-500 junction box

IVS-E-500 : Boîte de jonction

Unité de montage sur rail, fournissant des interfaces et de l'alimentation à l'IVS-500.

Vibrometer accessory signal level indicator
Vibrometer accessory signal level indicator

IVS-A-510 : Affichage du niveau de signal

Unité portative pour une connexion directe au capteur IVS-500 ou à la boîte de jonction IVS-E-500.

Vibrometer accessory laser sensor alignment tool
Vibrometer accessory laser sensor alignment tool

VIB-A-310 : Outil d'alignement

Permet l'ajustement du faisceau laser perpendiculairement à la surface de l'objet pour une meilleure qualité de signal.

Vibrometer accessory folding ruler for verification of working distance
Vibrometer accessory folding ruler for verification of working distance

VIB-A-320 : Règle pliante

Affiche les maxima de visibilité pour une distance de travail optimale.
