Temperaturen faseroptisch messen

Ob Ihre Anwendung eine statische oder dynamische Echtzeiterfassung oder eine periodische Überwachung erfordert, Polytec bietet das richtige System für Ihre Aufgabe. Die robusten, schlüsselfertigen Interrogatoren liefern schnelle und hochgenaue Messungen von Hunderten von Faser-Bragg-Gittern oder extrinsischen Fabry-Perot-Sensoren.

Temperaturen über große Entfernungen überwachen

Die Messtechnik basiert auf sogenannten Faser-Bragg-Gittern (FBG). FBGs werden erzeugt, indem die Faser an einer bestimmten Position mit einem periodischen Muster intensiver UV-Strahlung belichtet wird. In eine einzelne Faser können mehrere FBGs geschrieben (typischerweise 15 bis 20) und simultan mit einem System ausgelesen werden. Diese Technik erlaubt die Temperaturüberwachung über große Entfernungen bis zu mehreren Kilometern. Der Messbereich umfasst kryogene Temperaturen und reicht bis ca. +600 Grad Celsius einer erreichbaren Auflösung von bis zu 0,1°C und einer maximalen räumlichen Auflösung von etwa einem Zentimeter. Polytec bietet Fasersensoren abhängig vom verwendeten Interrogator (Auslesesystem) und der Applikation nach Ihren individuellen Anforderungen.

si155

Der si155 ist ein lüfterloser optischer Interrogator für industrielle Anwendungen. Er bietet sowohl statische als auch dynamische Vollspektrumanalysen und liefert langfristige, zuverlässige und genaue Messungen von Hunderten von Sensoren auf 4 parallelen Kanälen.
Das System verfügt über einen extrem rauscharmen Hochleistungswellenlaser und garantiert absolute Genauigkeit bei jedem Scan. Die HYPERION-Plattform, auf der der si155 basiert, bietet bahnbrechende Funktionen, u.a. hochleistungsfähiges On-Board-DSP und Echtzeit-FPGA-Verarbeitung. Dies ermöglicht schnelle Vollspektrumsdatenerfassung und flexible Peak-Detection-Algorithmen von Fiber Bragg-Gittern (FBG), Langzeit-FBGs und Fabry-Perot (FP)-Sensoren mit niedrigen Latenzzeiten für den Datenzugriff auf Closed-Loop-Feedback-Anwendungen.

  • Vollspektrum bei 1 kHz mit 160 nm gleichzeitig auf 4 parallelen Kanälen, keine optischen Schalter erforderlichDynamische und absolute Messungen von FBGs, LPGs und FP-optischen Sensoren aus detailliertem optischen Spektrum
  • Einzelner und kontinuierlicher 25 dB-Dynamikbereich, für jeden Sensor in jedem Kanal, unabhängig von unterschiedlichen Systemverlusten
  • Der Datenverifizierungsschlüssel garantiert eine valide Ausgabe. Jeder Datensatz wird kalibriert und auf mögliche Systemfehlerquellen geprüft (in Kürze).


PDF Download​​​​​​​




si255

Der si255 ist ein lüfterloser optischer Interrogator für industrielle Anwendungen. Er  bietet sowohl statische als auch dynamische Vollspektrumanalysen und liefert langfristige, zuverlässige und genaue Messungen von fast 1000 Sensoren auf 16 parallelen Kanälen.
Das System verfügt über einen extrem rauscharmen Hochleistungswellenlaser und garantiert absolute Genauigkeit bei jedem Scan.
Die HYPERION-Plattform, auf der der si155 basiert, bietet bahnbrechende Funktionen, u.a. hochleistungsfähiges On-Board-DSP und Echtzeit-FPGA-Verarbeitung. Dies ermöglicht schnelle Vollspektrumsdatenerfassung und flexible Peak-Detection-Algorithmen von Fiber Bragg-Gittern (FBG), Langzeit-FBGs und Fabry-Perot (FP)-Sensoren mit niedrigen Latenzzeiten für den Datenzugriff auf Closed-Loop-Feedback-Anwendungen.

  • Vollspektrum bei 1 kHz mit 160 nm gleichzeitig auf 16 parallelen Kanälen, keine optischen Schalter erforderlich
  • Dynamische und absolute Messungen von FBGs, LPGs und FP-optischen Sensoren aus detailliertem optischen Spektrum
  • Einzelner und kontinuierlicher 25 dB-Dynamikbereich, für jeden Sensor in jedem Kanal, unabhängig von unterschiedlichen Systemverlusten

Der Datenverifizierungsschlüssel garantiert eine valide Ausgabe. Jeder Datensatz wird kalibriert und auf mögliche Systemfehlerquellen geprüft (in Kürze)

​​​​​​​PDF Download​​​​​​​




OEM Single Board-Interrogator

Der HYPERION Single Board Interrogator ist ein optisches Hochleistungsmessgerät, das OEM-Systemen unübertroffene Integrationsmöglichkeiten bietet. Eine vollständige Suite von Software-Tools, die normalerweise nur für High-End-Instrumente verfügbar ist, ist Bestandteil der vielen Funktionen des Systems.


Der Interrogator leitet sich von der HYPERION si155-Plattform ab und nutzt die Vorteile, des patentierten Fabry-Perot-Filter von Micron Optics und der Wellenlängenreferenztechnologie.
Er verfügt über bahnbrechende Funktionen, darunter hochleistungsfähiges On-Board-DSP und Echtzeit-FPGA-Verarbeitung, die schnelle, flexible Peak-Detection-Algorithmen ermöglicht für Fiber Bragg-Gitter (FBG), Langzeitgitter, Fabry-Perot (FP), Mach-Zehnder (MZ) -Sensoren und andere mit niedrigen Latenzzeiten für den Datenzugriff auf Closed-Loop-Feedback-Anwendungen.

​​​​​​​PDF Download​​​​​​​

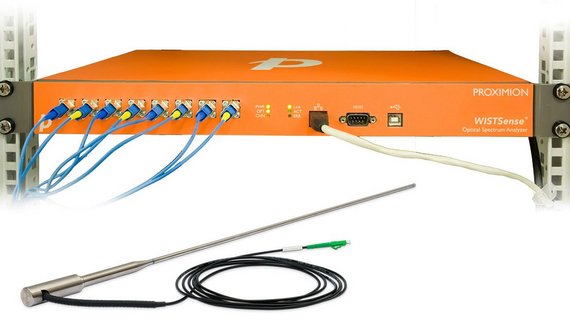

WISTSense

FBG-System mit hoher Ortsauflösung

  • Zur Messung von Temperatur
  • über 1000 Sensoren möglich
  • Ausleserate 12 kHz, multichannel
  • industrietaugliches 19-Zoll-Design
  • NEBS Level 3-konform
  • selbstkalibrierend
  • Ethernet-Schnittstelle
  • robustes Sensordesign, auch kundenspezifisch
  • Hochtemperatur-Option für bis zu +600° C

typische Anwendungsfelder: Öl und Gas, Energie, Luft- und Raumfahrt, chemisches Engineering

​​​​​​​PDF Download​​​​​​​

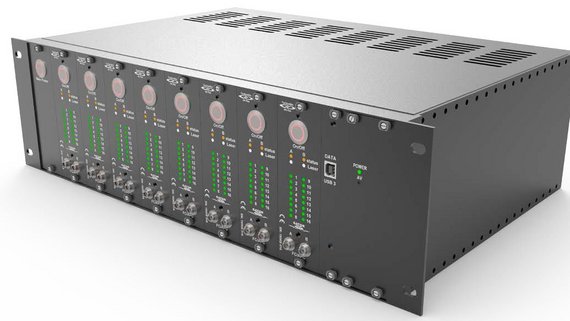

T100 Gator

FBG-System mit hoher Ortsauflösung

  • Zur Messung von Temperatur
  • Temperaturauflösung 10 mK
  • Messrate 10 kHz
  • 5 Messkanäle, max. 20 FBGs/Kanal

industriegerechtes 19-Zoll-Design

​​​​​​​PDF Download​​​​​​​
