実験モーダル解析の簡素化
RoboVib® Bench は、ポリテックの最先端の光学式 3D スキャニング レーザドップラ振動計を使った自動モーダル試験システムです。設定は簡単で、ポリテックのスキャニング振動計のワークフローにシームレスに統合できます。試験サンプルの位置決めを自動で行うため、手作業による位置決めの手間が省けます。RoboVib® Bench は、360° の全周囲振動測定を、一方向からの測定と同じように簡単に行えます。
概要
- RoboVib® Bench 自動モーダル試験ステーション
- CAEワークフローへの統合
- 表面全体の3次元振動データを測定
- ラボでの使用を想定したシステム寸法
- 耐荷重 50kg
- PSVソフトとの連携
- 誰でも簡単に使用可能
モーダル試験の自動化
設置面積が小さく、すべてのコンポーネントを個別に配置できるため、50 kg までの小型 / 中型 測定物をラボで測定できます。RoboVib® Bench は、スキャニング振動計の測定を、CAEのジオメトリ情報をベースに作成した測定グリッドで実行し、測定したデータセットをCAEへ返すことが可能です。また、必要に応じて測定グリッドのジオメトリを修正することが可能です。ブレッドボード 型のスチール製ベースプレートは、自動モーダルハンマーや加振器といった各装置や試験サンプルを設置/固定できます。
RoboVib® Bench を使用することで試験担当者や技術者は、ロボットによる自動化に必要な、特別な安全要件を満たすことなく、高い空間分解能で自動モーダル試験を実施できます。この製品は、制御ユニットやギアボックスのハウジングなど、小型の試験対象物に特に適しており、振動/音響特性最適化のための効率的なソリューションを提供します。

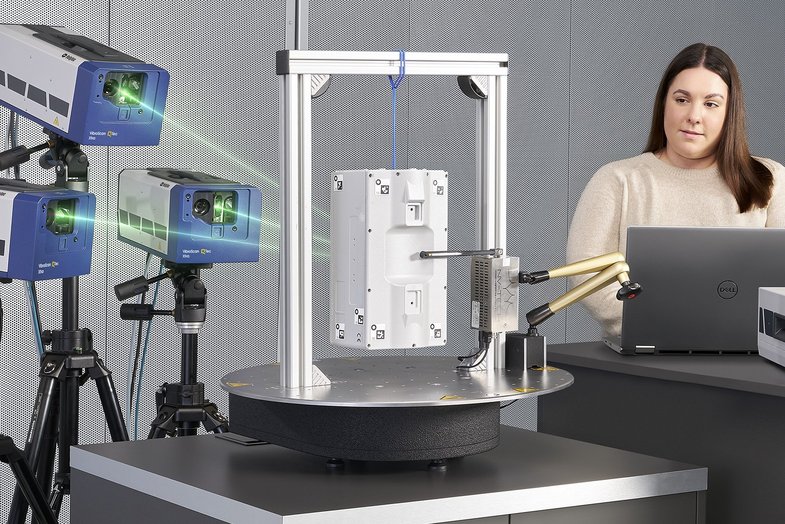

RoboVib Bench – Optical test station for automating experimental modal analysis
関連製品
VibroScan QTec Xtra
VibroScan QTec Xtraは、振動を非接触、全視野、前例のない精度で測定する新しいソリューションです。画期的なマルチパス干渉計を備えたQTec® は、光学感度と干渉耐性の点で新しいスタンダードを確立しました。赤外線 (SWIR) レーザーをベースとするXtra は、最高の光学感度を特徴としており、要求の厳しい技術的表面でも高精度の測定を保証します。VibroScan QTec Xtraは、最大32MHzの信号発生器を内蔵しつつも、統合されたデータ取得により最大限の携帯性を保証します。
スキャニング振動計 PSV QTec 3D
実績のある PSV QTec 3D スキャニング振動計は、3D 振動マッピングにおける測定感度の標準となる製品です。特許取得済みである、マルチパス干渉計を用いたQTecテクノロジーと、赤外線レーザ(SWIR）を採用しDCから25MHzまで測定できます。PSV QTec は、特に暗い場所や生物、回転、移動する物体などの試験時間を大幅に短縮し、NVH、音響、構造ダイナミクス、超音波、FEM バリデーション、NDT において、実稼働振動形状や固有振動モードを決定することができます。
PSVソフトウェア
PSV ソフトウェア は、ポリテックのスキャニング型レーザドップラ振動計の中核となるソフトウェアです。この包括的なソフトウェア パッケージでは、すべての PSV スキャニング振動計、顕微鏡型レーザドップラ振動計の MSA マイクロシステム アナライザ シリーズ、および非接触振動測定が自動化された RoboVib® で収集された振動測定データを、高速かつシンプルに収集、表示、編集できます。
全自動非接触振動測定システム RoboVib®
RoboVib® は、3D スキャニングレーザドップラ振動計と産業用ロボットを組み合わせた自動テストステーションです。実験モード解析では、試験時間と費用を大幅に削減し、市場投入までの時間を短縮できます。例えば、車体の 360° の総合的な試験を、従来の試験セットアップでは数週間かかっていた測定を、わずか 1 〜 2 日、または一晩で実施できます。
