ラボオンチップデバイスの機能性の確保

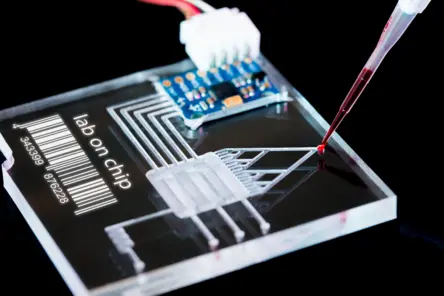

マイクロ流体ラボオンチップシステム（略称LoC）は、最小限の空間で多様なプロセスを実現する。 ラボ・オン・ア・チップは、生物学的・化学的・物理的プロセスのプロセス分析やオンライン診断のために、コンパクトなチップ上で液体の分析を可能にします。ラボ・オン・ア・チップデバイスは、数ピコリットル（pL）からマイクロリットル（mL）レベルの極微量の流体を輸送するために毛細管力を利用します。

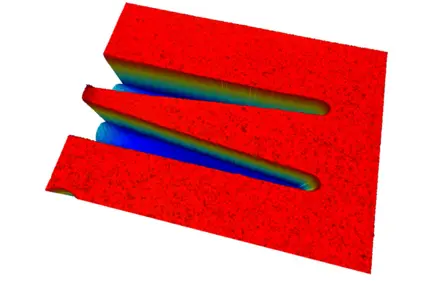

TopMap の3D表面計測技術などの非接触測定技術を用いることで、ラボ・オン・チップのマイクロ流体チャネルの寸法精度を検査し、LoCチャネルの深さや幅を高精度で評価し、体積を測定し、ラボ・オン・チップデバイス全体の表面の平坦度を測定することが可能です。
ラボオンチップ製造の品質・工程管理
研究開発サービス専門家 ハーン・シッカート は、マイクロシステム技術を用いた知能製品をアイデアから製造まで開発します。産業パートナーと連携し、ハーン・シッカートはセンサー技術、モノのインターネット（IoT）向け知能組み込みシステム、人工知能（AI）、ラボ・オン・ア・チップ（LoC）および分析技術、ならびに電気化学エネルギーシステムの分野で革新的な製品と技術を具現化します。

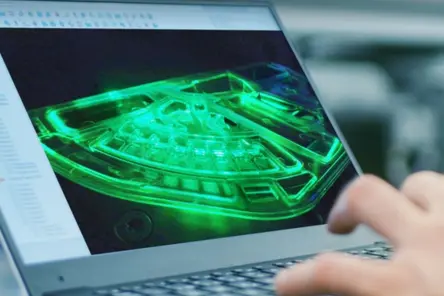

結核検査用ラボオンチップ設計において、製造工程上の課題の一つは、シール工具の高さをカートリッジに正確に合わせることにあります。高さが低すぎるとシール力が不足し、カートリッジが密閉されません。高さが高すぎると圧力噴出が発生し、溶融物が微細チャネルを塞ぐ恐れがあります。
適切な表面プロファイラーを自信を持って選択してください——お客様のサンプルを用いた実現可能性調査を当社が実施いたします。

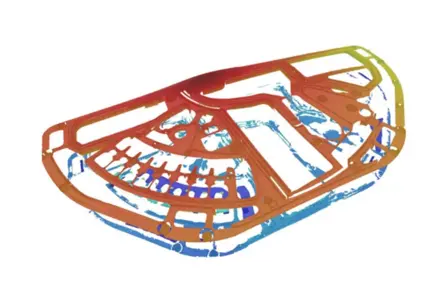

当社のラボオンチップのカートリッジにシールフィルムを適用することは困難です。第一に、ボンディング時にカートリッジの微細チャネルを閉塞させずに高いシール強度を達成する必要があるためです。 次に、射出成形の厚みに関する製造公差を完全に排除できず、シール時にこれを補正する必要がある。シール工具を精密に調整するため、走査型白色光干渉計を用いてカートリッジの高さレベルを測定する。この3D測定データがシール工具設計の基礎となる。
ラボオンチップの重要パラメータ：段差高さ、チャネル深さ、平坦度
広い視野角（FoV）と高い垂直解像度を備えたTopMap 光学プロファイラーは、ラボオンチップのチャネル深さの直接的な検査と、ラボオンチップ全体の幾何学的検査を単一測定で可能にします。これにより、わずか数秒で数百万のデータポイントを生成します。 白色光干渉計のテレセントリック光学設計は平行光路を実現し、測定データに死角を生じさせる影の影響なしにラボオンチップデバイスのチャネル底面を捕捉します。TopMap シリーズの顕微鏡ベースプロファイラーは、マイクロシステムや構造細部の検査、粗さ評価などに重点を置いています。TopMap 光学プロファイラはZ軸解像度を一定に保ちつつ、レンズ交換だけで横方向解像度を変化する測定課題に迅速かつ容易に適応させることが可能です。
Suitabel 3D表面プロファイラー
マイクロプロファイラー
Micro.View systems are optimized for ultra-high-resolution measurements in the sub-nanometer range. With focused optics and high vertical resolution they enable detailed analysis of microstructures, surface finish and material distribution where even the smallest deviations matter.
マクロプロファイラ
Pro.Surf systems enable fast, area-based 3D topography measurements with telecentric optics. They support reliable inspection of flatness, shape, parallelism and step heights across wide fields of view and in-bore features.
Metro.Lab
Metro.Lab is a compact, wide-area bench-top surface profiler. It combines high measurement performance with a small footprint — ideal for space- or budget-conscious applications that still require reliable 3D surface data.
自信を持って最適な表面プロファイラーをお選びください——「購入前に試用」という当社のアプローチのメリットを享受いただけます。
