Eine neue Klasse – für neue Ideen
VibroScan QTec misst Schwingungen auf eine neue Art – berührungslos und mit ungekannter Präzision. Mit seiner bahnbrechenden Mehrkanal-Interferometrie und Diversity Combining setzt QTec® neue Maßstäbe in Sachen optischer Empfindlichkeit und Störsicherheit. Erstmals ist es gelungen, die QTec®-Technologie vom infraroten SWIR-Laser auch auf den sichtbaren Helium-Neon-Laser zu übertragen. Der präzise Helium-Neon-Laser eignet sich mit seinem kleinen Laser-Messfleck für Messungen auf feinsten Strukturen und misst sogar in und durch Wasser.
Diese Eigenschaften sind ein entscheidender Vorteil beim Bestimmen von Betriebsschwingformen und Eigenmoden in der Mikrosystemtechnik, Elektronik und Medizintechnik, etwa bei der Analyse von Sensorsystemen, Hydrophonen oder Ultraschallkomponenten – und das über den gesamten Frequenzbereiche bis zu 32 MHz.
Das VibroScan QTec Scanning Vibrometer gewährleistet maximale Portabilität. Die VibroLink-Ethernet-Datenschnittstelle überträgt Schwingungsmessdaten zuverlässig an Ihr Notebook und dient als Automatisierungsschnittstelle.
Kontaktieren Sie Ihren PolyXpert
Kontaktieren Sie Ihren PolyXpert
Sprechen Sie uns gerne an! Wir finden die beste Lösung für Ihre Anforderungen.
Highlights
//- Berührungslos und vollflächig mit FEM-ähnlicher räumlicher Auflösung
- Bestes SNR auf technischen Oberflächen
- Bis zu 10x schneller mit QTec®
- Sichtbarer Laser – misst durch Wasser
- Sichtbarer Laser – Präzision auf kleinsten Strukturen mit µm-großem Spot
- Aufrüstbar auf 32 MHz Bandbreite
- KI-gestützte Gittergenerierung
- Erweiterte Auswertungs- und Skriptingoptionen
- Offene API und Treiber
Schnellere Ergebnisse dank QTec® Mehrkanal-Interferometrie

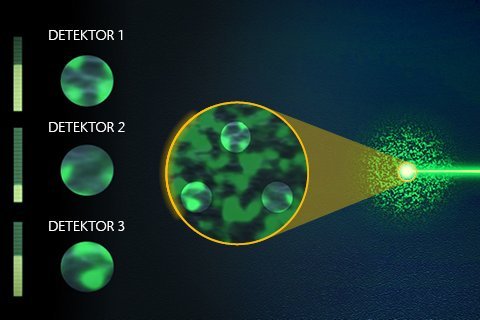

Die patentierte QTec® Mehrkanalinterferometer-Technologie verbessert die Signalqualität jetzt auch für den sichtbaren Helium-Neon Laser entscheidend und garantiert höchste optische Empfindlichkeit. QTec® ermöglicht hochgenaue Ergebnisse bei kürzesten Messzeiten unabhängig von der Oberfläche – selbst auf dunklen, biologischen, rotierenden oder bewegten Objekten. Seine sichere Lasertechnologie ist perfekt für anspruchsvolle Anwendungen gerade für kleinere Messobjekte. QTec® macht Schwingungsmessungen schneller, einfacher und zuverlässiger als je zuvor – für robuste, eindeutige Ergebnisse.
Berührungslose Vibrometrie für Meso-Bauteile und Mikrostrukturen
Von cm² bis in den µm-Bereich: Erfahren Sie, wie VibroScan QTec dynamische Eigenschaften kleiner, eingebetteter Strukturen wie Kameramodule, MEMS-Mikrofone oder Bonding-Drähte präzise charakterisiert und den Messaufbau mit passenden Zusatzoptiken in den Meso- und Mikrobereich erweitert.
Erleben Sie das neue VibroScan QTec in der Videopräsentation
Mit dem neuen VibroScan QTec heben wir Zuverlässigkeit, Flexibilität und Geschwindigkeit in der berührungslosen Schwingungsmessung auf ein ganz neues Level. Lassen Sie sich von unserem Experten Jörg Sauer in dieser Webinar-Aufzeichnung (Englisch) mitnehmen in die Welt der bahnbrechenden QTec-Technologie und des neuen VibroScan QTec für Ihre Modaltests, Akustik- und NVH-Messungen, Betriebsschwingformanalysen und Produktentwicklungen.
Videos
VibroScan QTec – eine neue Klasse für neue Ideen
Lernen sie eine neue Technologie zur flächenhaften optischen Schwingungsmessung kennen: VibroScan QTec ist das kompakteste Scanning Laservibrometer mit der unerreichten Datenqualität der patentierten Mehrkanal-Interferometrie. In Beispielen zeigt das Video, wie Sie Messqualität und Produktivität auf Ihre Anwendungen übertragen und VibroScan QTec einfach auf 3D-Schwingungsmessfähigkeit erweitern können.

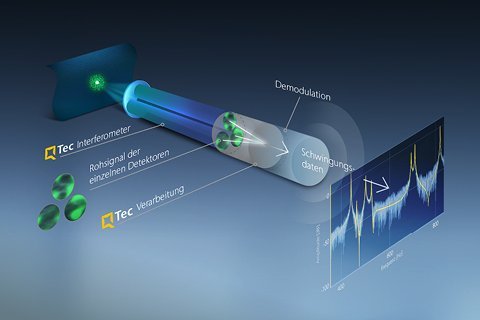

QTec® Mehrkanal-Interferometrie für hochgenaue und effiziente Schwingungsanalysen
Mit der patentierten QTec® Lasertechnologie erfinden wir die Laserschwingungsmessung neu, indem wir die Ursache von Rauschen beseitigen, eine überlegene optische Empfindlichkeit liefern und hochauflösende Messungen auf allen technischen Oberflächen ermöglichen – egal ob rotierend, bewegt oder dunkel. Um dies zu erreichen, verwenden QTec Vibrometer von Polytec ein innovatives Mehrkanal-Interferometer mit Empfangsdiversität, das die Informationen aus dem höchsten Signalpegel jedes Pfades mit patentierten Algorithmen gewichtet, was zu einem stets stabilen Signal führt. Diese patentierte Lasertechnologie ermöglicht schnellere, einfachere Messungen und liefert konsistente Ergebnisse bei allen Forschungs-, Entwicklungs- und Produktionstests.
VibroScan QTec – patentierte Datenqualität
Sie wollen schnell und verlässlich flächenhafte Schwingungsdaten erzeugen? Scannende Laser-Doppler-Vibrometer mit QTec® Mehrkanal-Interferometer sind Ihre Lösung. Einfach, schnell, zuverlässig.
- Verbesserte Signalqualität
- Bis zu 10x schnellere Messung
- Erhöhte Flexibilität
- Erstes HeNe mit QTec®
- Verbesserte technische Daten
Spezifikation
Messtechnische Eigenschaften
| Max. Frequenzbandbreite | DC bis 32 MHz |
| Messgrößen | Geschwindigkeit, Weg, Beschleunigung |
| Max. Geschwindigkeit | 12 m/s |
| Messbereiche Geschwindigkeit | 1 mm/s bis 12 m/s |
| Beste Geschwindigkeitsauflösung | 1.7 nm/s/√Hz |
| Beste Wegauflösung | < 0,05 pm/√Hz |
| Max. Beschleunigung | 10000 km/s² |
| Signalverarbeitung | Dual FPGA design, 960MSamples/s |
Optik
| Optischer Aufbau | Patentierte QTec® heterodynes Mehrkanalinterferometer mit Empfangsdiversität. |
| Optische Signalrobustheit OSR | 10.000 mm/Dropout, Speckle-freie Messung |
| Signaloptimierung | 3 Stufen |
| Speckle Tracking | 3 Stufen |
| Messlaser | 633 nm sichtbar, <1mW |
| Pilotlaser | n.a., sichtbarer Messlaser |
| Pilotlaser Winkelabweichung | 0°, Pilotlaser = Messlaser |
| Laser-Wellenlänge Ziellaser | n.a., sichtbarer Messlaser |
| Lasersicherheitsklasse | Klasse 2 |
| kleinster Laserspot | 2µm (mit PSV-A-711 Mikroskoperweiterung) |
| Größe Messfeld | > 10 m² |
| Arbeitsabstand | 125mm .. 100m |
| Messung kleiner Objekte | Koaxialeinheit mit Micro Scan Linsen oder Mikroskoperweiterung |
| Fokussierung | manuelle und softwaregesteuerte Fokussierung |
| Geometriemessung | Autofokussensor gekoppelt mit Scanner |
Kamera
| Kameraauflösung | Full HD |
| Zoom | 120x |
| Optischer Zoom | 30x |
| Bildwinkel | 63,7° (weit) bis 3,2° |
Scanning
| Scanbereich | 50° × 40° |
| Winkelauflösung | <0,0008° |
| Punktstabilität | <0,001°/h |
| Max. Scanpunkte pro Sekunde | 50 |
| Scanpunktdichte | 512 × 512 Scanpunkte, höher konfigurierbar |
| Scannersteuerung | per Software, externe Steuerschnittstelle für Tracking und Continuous Scanning Vibrometrie |
Konnektivität
| Kommunikationsschnittstellen | Ethernet, WLAN, externe Scannerkontrolle |
| Synchronisation zwischen Komponenten | 80 MHz Clock, sternförmige Verteilung |
Datenerfassung
| Signalausgänge | Vibrometer:
|
| Ausgangsspannung Signalgenerator | +/- 2 V (10V mit optionalem Frontend oder A-AMP-0001 Verstärker) |
| Signaleingänge | Vibrometer:
Frontend (optional):
|
| Digitale Ein-/Ausgänge |
|
Investitionssicherheit
| Software Updates | Online und offline per Polytec Update |
| Erweiterte Herstellergarantie | 5 Jahre |
System
| Konfigurations- und Datenerfassungssoftware | PSV Software, vorinstalliert auf mitgeliefertem Hochleistungslaptop. Alternativ: Betrieb auf jedem leistungsfähigen Windows 11 Laptop möglich |
| Betriebstemperatur | -10 °C … +45 °C (14 °F ... 149 °F), passive Kühlung bis 40°C (104°F) |
| Leistungsaufnahme | <75 W typisch |

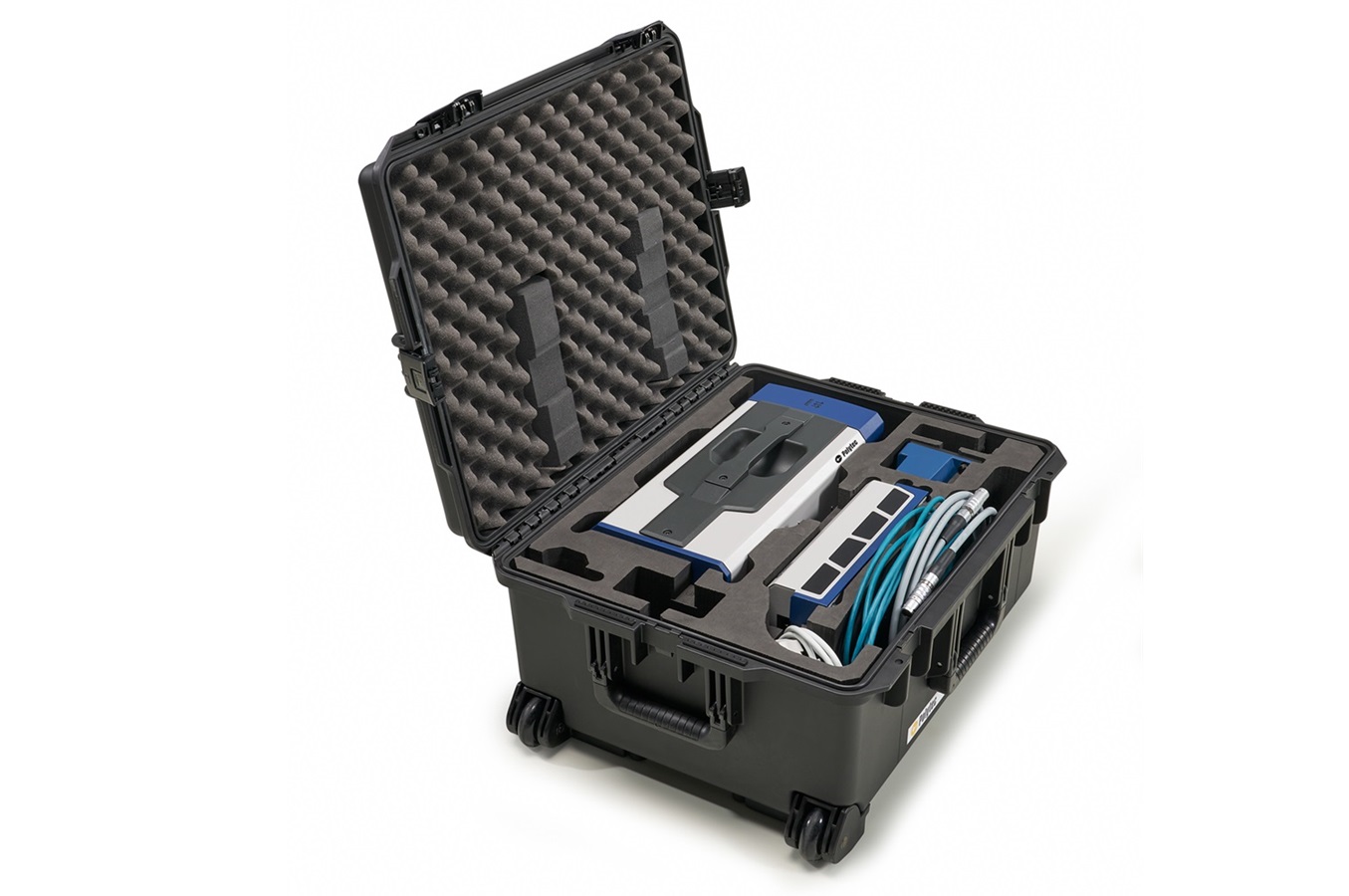

| Tragbarkeit | Kompaktes All-in-One-Design; geeignet als Fluggepäck |
| Abmessungen (L × B × H, ohne Griff) | 187 x 391 x 177 mm (7.3 x 15.4 x 7.0 in) |

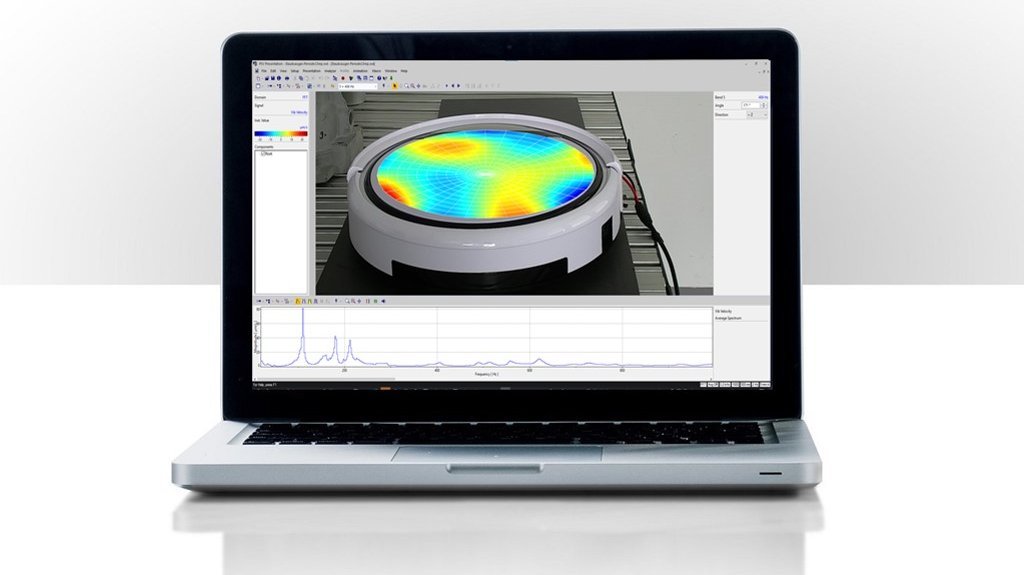

PSV Software
Messaufbau
| Workflow | Schritt-für-Schritt Benutzerführung Setup bis Messung |
| Kalibrierung Laserbewegung | Automatisch oder manuell per Bildverarbeitung |
| Geometrien zur Messpunktdefinition |
|
| Geometriemessung | 3D Geometrie mittels integriertem Abstandssensor |
| Geometrieimport | Universal File Format (UFF, UNV), STL, OBJ, PLY, ASCII (CSV), ASAM ODS (teilweise optional) |
| Geometrie - Texturimportoption | OBJ, PLY für photorealistische Schwingformdarstellung |
| Geometriebearbeitungsoption | Verfeinerung, Vergröberung , Verbindungen erzeugen |
| Verschiebungskompensation Messgitter unter Last | Bildverarbeitung mit Markertracking |
| Fokuszuweisung | Automatisiert oder manuelle Zuweisung zu Punkten oder Komponenten |
| Kalibration Pilotlaseroffset zur Erhöhung der örtlichen Präzision | Nicht erforderlich; sichtbarer Messlaser |
Datenerfassung
| Zentrales Datenmodell | offenes SVD Dateiformat (Schwingungsdaten Vibrometer und externer Sensoren, Videobild, Messeinstellungen) |
| Synchronisierung Messungen zwischen Systemkomponenten | automatisch |
| Synchronisierung Multi-Geräte Setups | Ethernet, Trigger |
| Fernsteuerung Vibrometer | Mehrere Vibrometer incl. Referenzvibrometer |
| Signalformen Signalgenerator | vordefinierte Signale (sine, random, chirp, burst, sweep) und benutzerspezifische Signale, auch unkorreliert für MIMO |
| MIMO Messungen | Hauptkomponentenanalyse (PCA), partielle Kohärenz |
| Echtzeitsignalanalyse | ja, triggert intelligente Mittelung und Signal Enhancement |
Messanalyse
| Analyse (spektral) |
|
| Analyse (Schwingformen / ODS) |
|
| Analyse (Zeit, Drehzahl, Ordnung) |
|
Datenimport und -export
| Import- und Exportfilter |
|
| Export von Animationen von Schwingformen oder Zeitdaten (Wellenausbreitung) | Animated GIF, MP4, WMV |
Automatisierung & Scripting
| Programmierschnittstelle (API) | Programmier- und Skriptschnittstelle Polytec File Access: API zum Abrufen, Programmieren und Skripten durch externe Anwendungen, die das Component Object Model (COM) unterstützen, z. B. Visual Basic .NET®, C#, MATLAB®, LabVIEW™ und Python(TM). |
| Makroprogrammierung | Kompatibel mit Visual Basic® for Applications (VBA) zur die Automatisierung von Testroutinen und Auswertungen. Enthält Beispielmakros zum schnellen Start. |
| Treiber | Open Source Treiber (Linux, Windows) zum Einbinden in externe Anwendungen mit Programmierbeispielen in C++, Python, Labview, Matlab |
Post-Processing
| Signalprozessor | Tabellenkalkulation zur Anwendung mathematischer Operationen auf Messdaten. Geeignet für Echtzeitdaten und die Nachbearbeitung. (optional) |
Software-Wartung
| Basis-Softwarewartung | Kostenlose PSV-Software-Updates für einen Zeitraum von 1 Jahr. |
Erweiterte Softwarewartung | Berechtigt zu Software-Updates für einen weiteren Zeitraum. Erhältlich in 12-Monats-Schritten. |
| Software-Optionspaket für Universitäten | Software-Paket inklusive lebenslanger Softwarewartung für Hochschulen und Bildungseinrichtungen (es gelten die Allgemeinen Geschäftsbedingungen). |
Downloads
Zubehör
PSV-A-526 Frontfenster
Schützt die Scaneinheit vor Staub, Wind und akustischer Anregung bei hohen dB-Werten.

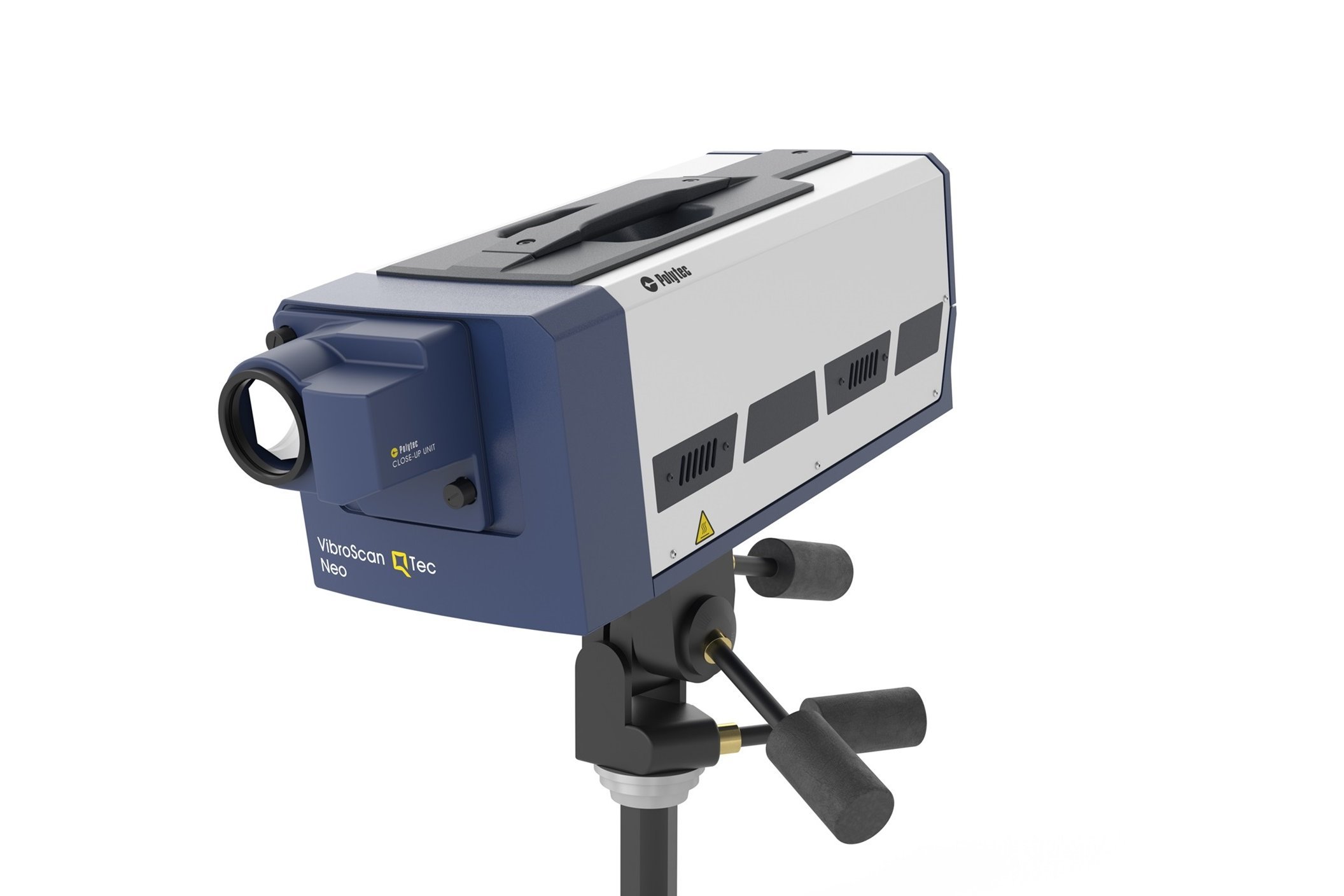

PSV-A-710-Neo Close-up Unit
Für Nahaufnahmen, bei kleinen Teilen ohne Parallaxe.
PSV-A-711 Mikroskoperweiterung
Mikroskoperweiterung für höchste Auflösung: Spotgrößen <2 µm, koaxiale LED-Beleuchtung, ideal zur Analyse kleinster Strukturen.
PSV-A-CL-Neo-S01 Mikro-Scanlinsen
Parallisierter Strahlengang für Messung kleiner Bauteile und auf spiegelnden Oberflächen. Benötigt Koaxial-Einheit.
PSV-A-HNeBF Helium-Neon Blockfilter
PSV-A-HNeBF Helium-Neon Blockfilter
PSV-A-RLight Ringlicht
LED-Ringlicht zur Beleuchtung von kleinen Prüfobjekten. Erfordert PSV-A-710-Xtra Koaxialeinheit und PSV-A-CL Xtra-200 Mikro-Scan-Linsen (Abb. Ähnlich)
A-MIR-S001/ A-MIR-S002 Spiegelset
Spiegelsets für Messungen in schwer zugänglichen Bereichen.
PSV-A-440 Optischer Derotator
Zur axialen Messung rotierender Objekte. Arretiert die Drehung und ermöglicht Messungen wie im Stillstand bis zu 24.000 U/min.

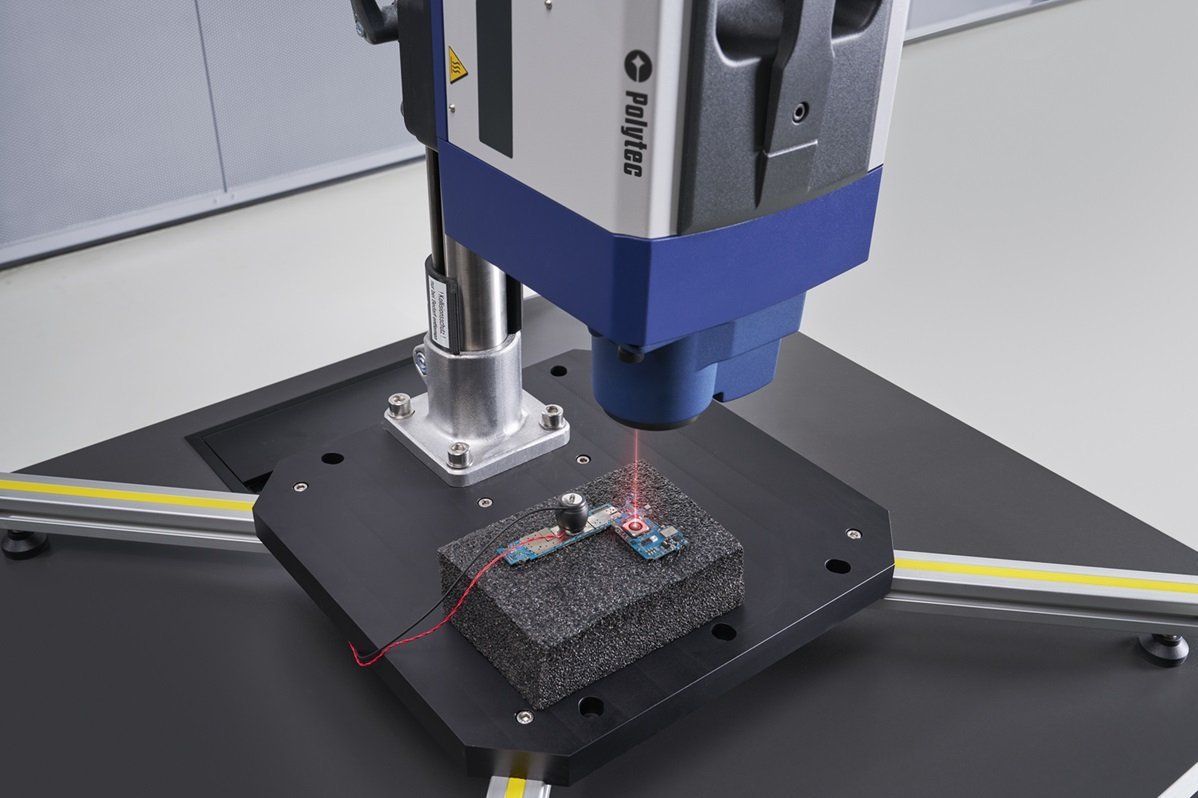

PSV-A-T19 Vertikaler Teststand
Prüfstand für die präzise vertikale Positionierung des VibroScan QTec Scanning Vibrometer zur Messung an kleinen Objekten
PSV-A-T37 Vertikalhalter
Für die bequeme vertikale Montage des Scanning Vibrometers über Kopf, z.B. für Shakerversuche.
PSV-A-018 Systemrollschrank
Ergonomischer mobiler Arbeitsplatz mit Stauraum für alle Teile und Zubehör.
A-RMK-0004 Rack-Montage-Bausatz
Rack-Einbausatz mit zwei Frontgriffen und Montagewinkeln für den Einbau des PSV-F-700 VibroScan Front-End in ein 19"-Rack.
Skalierbarer Automatischer Modalhammer SAM
Reproduzierbare Anregung des Messobjektes für die Experimentelle Modalanalyse. Doppelschlagsfrei und aufgabenspezifisch parametrierbar.
Qsources Qlws LightWeightShaker
Der Qsources Qlws LightWeightShaker ist ein selbsttragender, dynamisch entkoppelter elektromagnetischer Schwingerreger, der speziell für Modaltests und eine konsistente sowie wiederholbare Strukturanregung auf engem Raum entwickelt wurde.
A-AMP-0001 Verstärker für Signalgenerator
Verstärkt das max. 2 V Ausgangssignal auf max. 10 V mit einer Bandbreite bis zu 32 MHz.
PSV-A-EXT Externe Scannersteuerung
Erlaubt eine zusätzliche Bedienung der Scanning-Spiegel durch externe Spannungssignale für Tracking oder Continuous Scanning Laser Vibrometry CSLDV.
PSV-A-430 Akustische Gate-Einheit
Aktiviert die Messung bei einer vorgegebenen Schallschwelle. Für ereignisgesteuerte Messungen, beispielsweise dem Bremsenquietschen.
Verwandte Produkte
VibroScan QTec Xtra
VibroScan QTec Xtra misst Schwingungen auf eine neue Art – berührungslos, flächenhaft und mit ungekannter Präzision. Mit seiner bahnbrechenden Mehrkanal-Interferometrie setzt QTec® neue Maßstäbe in Sachen optischer Empfindlichkeit und Störsicherheit. Das Xtra basierend auf einem infraroten (SWIR) Laser zeichnet sich durch höchste optische Empfindlichkeit aus, um hochgenaue Messungen selbst auf anspruchsvollen technischen Oberflächen zu garantieren. VibroScan QTec Xtra gewährleistet maximale Portabilität durch integrierte Datenerfassung und Signalgenerator bis 32 MHz.

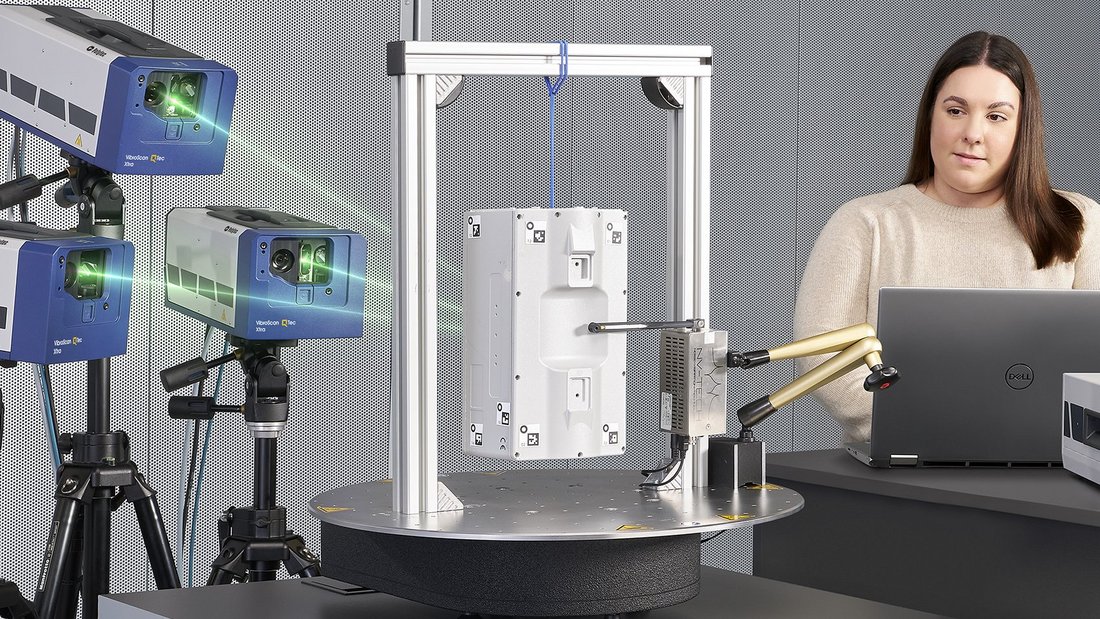

VibroScan QTec Xtra 3D
VibroScan QTec Xtra 3D misst Schwingungen triaxial auf eine neue Art – berührungslos, flächenhaft und mit ungekannter Präzision. Mit seiner bahnbrechenden Mehrkanal-Interferometrie setzt QTec® neue Maßstäbe in Sachen optischer Empfindlichkeit und Störsicherheit. Das Xtra, basierend auf einem infraroten (SWIR) Laser, zeichnet sich durch höchste optische Empfindlichkeit aus, um hochgenaue Messungen selbst auf anspruchsvollen technischen Oberflächen zu garantieren. VibroScan QTec Xtra 3D gewährleistet maximale Portabilität durch integrierte Datenerfassung und Signalgenerator bis 32 MHz.
PSV Software
Die PSV Software ist das Herz jedes flächenhaft messenden Schwingungsmesssystems von Polytec. Das Software-Paket dient der schnellen und einfachen Erfassung, Darstellung sowie Bearbeitung von Schwingungsmessdaten mit sämtlichen PSV Scanning Vibrometern, der MSA Micro System Analyzer Serie für Mikrostrukturen sowie der automatisierten Messstation RoboVib®.
RoboVib®
Durch die Kombination eines 3D-Scanning Vibrometers mit einem Industrieroboter bietet Ihnen RoboVib® eine automatisierte Messstation für die Messung von komplexen Komponenten bis hin zu gesamten Fahrzeugkarosserien. Reduzieren Sie Zeitaufwand und Fehlerquellen speziell in der experimentellen Modalanalyse. So können Sie zum Beispiel eine komplette Fahrzeugkarosserie in 1-2 Tagen oder über Nacht vollständig testen, während mit konventionellen Methoden allein die Messvorbereitung häufig Wochen in Anspruch nehmen würde.
RoboVib® Bench
RoboVib® Bench ermöglicht eine automatisierte experimentelle Modalanalyse mit Polytecs optischen 3D-Scanning-Laservibrometern. Die einfach einzurichtende Hard- und Software fügt sich nahtlos in den Polytec-Workflow für scannende Schwingungsmessungen ein und spart Zeit durch die automatische Neupositionierung des Prüflings anstelle eines manuellen und mühsamen Versetzens des Sensoraufbaus. 360°-Messungen des Prüflings sind so einfach wie eine Messung aus nur einer Richtung.
PolyWave
PolyWave – das skalierbare Softwarepaket zur umfangreichen Schwinungsanalyse ist optimiert für die nahtlose Verarbeitung von Schwingungsmessdaten, die mit Polytec Laser-Doppler-Vibrometern erzeugt wurden.

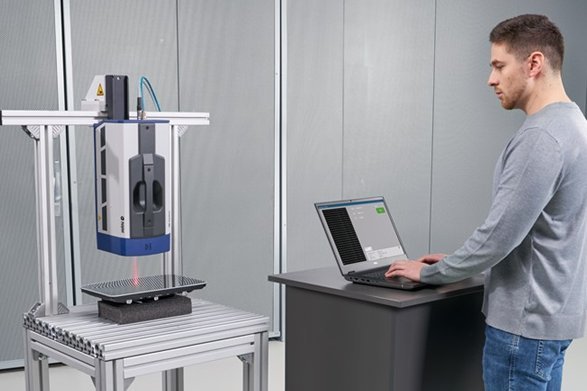

Automation
