Medizingeräte mit höchster Präzision fertigen
In der Medizin steht die Gesundheit von Menschen stets im Vordergrund. Daher ist es bei der Produktion medizinischer Geräte besonders wichtig, auf gleichbleibende Qualität und Zuverlässigkeit zu achten. Hier ist eine hochpräzise Messung und schnelle Auswertung gefragt, denn bereits geringfügige Abweichungen können zum Teil zu unabsehbaren und gravierenden Folgen führen.
Entwicklung und Optimierung von Mesh-Verneblern
Effizientere Entwicklungsprozesse und schonendere Aerosolerzeugung für moderne Therapien
Moderne inhalative Therapiesysteme ermöglichen die gezielte Deposition von Medikamenten in spezifische Bereiche der Lunge. Dabei müssen sowohl die Eigenschaften des Wirkstoffs als auch die Anforderungen an den Depositionsort präzise berücksichtigt werden.
Eine Schlüsseltechnologie ist der Mesh-Vernebler: Durch die hochfrequente Schwingung einer Membran wird ein flüssiges Medikament in ein feines Aerosol umgewandelt. Entscheidende Einflussgrößen sind Amplitude, Frequenz und die Schwingform der Membran, da sie die Tröpfchengröße, die Verteilung des Aerosols und die mechanische Belastung des Wirkstoffs bestimmen.
Die berührungslose, flächenhafte Schwingungsmessung mittels Laservibrometrie ermöglicht eine detaillierte Analyse dieser Membranbewegungen. Auf Basis der Messdaten lassen sich mechanische Designs gezielt optimieren, Simulationsmodelle validieren und Scherkräfte reduzieren. Dies ist insbesondere für empfindliche Wirkstoffe wie Biologika entscheidend, da deren Struktur durch mechanische Belastung beeinträchtigt werden kann. So unterstützt die präzise Schwingungsanalyse die Entwicklung effizienter und schonender Inhalationssysteme.
Bessere Medikamentenvernebler durch Schwingungsmessung
Pulmotree Medial GmbH
Qualitätssicherung in der Medizingerätefertigung
In der Medizintechnik ist eine gleichbleibend hohe Produktqualität essenziell, da selbst geringfügige Abweichungen die Sicherheit und Wirksamkeit von Therapien beeinflussen können. Entsprechend sind präzise Messverfahren und zuverlässige Qualitätskontrollen unverzichtbar.

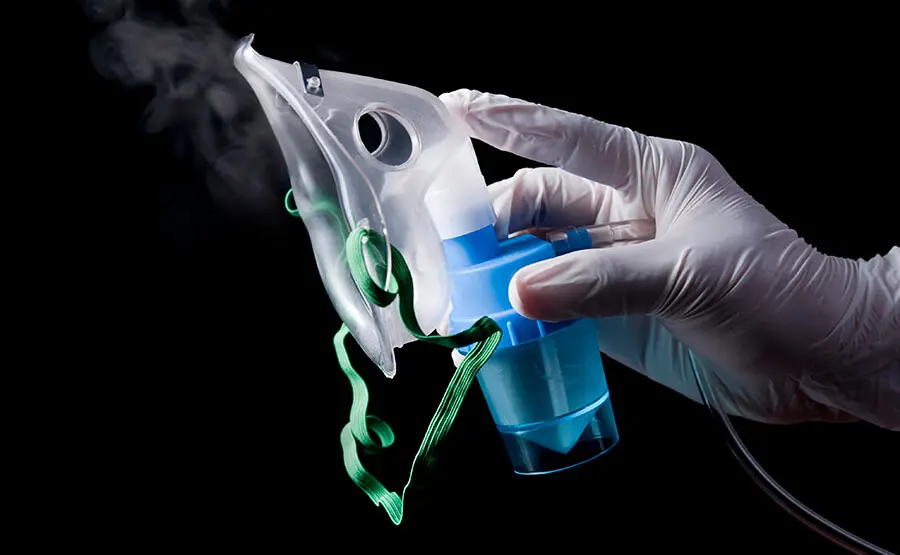

Bei der Herstellung von Verneblern für inhalative Anwendungen wird ein flüssiges Medikament über eine schwingende Membran zerstäubt, die durch Piezoelemente zu Ultraschallschwingungen angeregt wird. Die Funktionalität dieser Membran hat direkten Einfluss auf die Dosiergenauigkeit und Reproduzierbarkeit der Aerosolerzeugung.
Laservibrometrie ermöglicht sowohl in der Entwicklung als auch in der Produktion eine berührungslose Analyse des Schwingungsverhaltens. In der Entwicklungsphase unterstützt sie die Optimierung von Design und Funktion. In der Fertigung kann sie in automatisierte Prüfprozesse integriert werden, um eine 100%-Qualitätskontrolle zu realisieren. Messdaten werden dabei in Echtzeit ausgewertet und ermöglichen eine unmittelbare Gut/Schlecht-Entscheidung.
Durch kontinuierliche Anpassung der Auswertealgorithmen lassen sich Prüfprozesse weiter verbessern, Ausschuss reduzieren und die Prozessstabilität erhöhen. Damit leistet die Schwingungsmessung einen wichtigen Beitrag zur Sicherstellung reproduzierbarer Ergebnisse und hoher Qualitätsstandards in der Medizingeräteproduktion.
Vibroakustische Qualitätskontrolle
Die akustische Güteprüfung ist ein vielseitiges zerstörungsfreies Verfahren, um die Qualität und Zuverlässigkeit von Produkten und Fertigungsprozessen sicherzustellen. Sie liefert Informationen über das Schwingungsverhalten und gibt Ihnen damit Auskunft über unzulässige Abweichungen im Fertigungsprozess und den Zustand der Prüflinge.
Das IVS-500 Industrie Vibrometer ermöglicht eine berührungslose und reproduzierbare Gut/Schlecht-Bewertung direkt in der Produktionslinie. Durch die optische Schwingungsmessung unterstützt es eine zuverlässige akustische Qualitätsprüfung an Produkten, Halberzeugnissen und Baugruppen. Die robuste, wartungsfreie Technik ist für den Einsatz in anspruchsvollen Fertigungsumgebungen ausgelegt und erlaubt auch bei engen Platzverhältnissen eine wirtschaftliche Prüfung. So lassen sich Pseudoausschuss reduzieren, Prozesse optimieren und Ertrag sowie Qualität nachhaltig verbessern.
Zugehörige Produkte
VibroScan QTec Xtra
VibroScan QTec Xtra misst Schwingungen auf eine neue Art – berührungslos, flächenhaft und mit ungekannter Präzision. Mit seiner bahnbrechenden Mehrkanal-Interferometrie setzt QTec® neue Maßstäbe in Sachen optischer Empfindlichkeit und Störsicherheit. Das Xtra basierend auf einem infraroten (SWIR) Laser zeichnet sich durch höchste optische Empfindlichkeit aus, um hochgenaue Messungen selbst auf anspruchsvollen technischen Oberflächen zu garantieren. VibroScan QTec Xtra gewährleistet maximale Portabilität durch integrierte Datenerfassung und Signalgenerator bis 32 MHz.
IVS-500 Industrie Vibrometer
Das IVS-500 Industrie Vibrometer eignet sich zur berührungslosen Schwingungsmessung in der vibroakustischen Güteprüfung und inline Qualitätskontrolle, Körperschallanalyse und ermöglicht zuverlässige Gut-Schlecht-Entscheidungen in der Fertigungslinie. Dank seiner robusten und kompakten Bauform können Sie es optimal in Prozessleitsysteme und Produktionsumgebungen wie bei End-of-line-Prüfstände mit sehr kurzen Taktzeiten integrieren. Das Laservibrometer prüft Resonanzen zuverlässig bis 100 kHz, arbeitet verschleißfrei und vermeidet aufwändige Zustellmechanik oder Schallschutzkabinen.
VibroOne
VibroOne® ist das kompakte all-in-one Laser-Doppler Vibrometer von Polytec zur berührungsfreien und hochpräzisen Schwingungsmessung bis zu 3 MHz. Es ist speziell für den Einsatz in engen Messaufbauten im Messlabor, in Prüfständen und in der Produktionsumgebung sowie für die Analyse von Mikrostrukturen und biomedizinischen Proben konzipiert – mit optionaler integrierter HD+ Kamera für ein präzises Ausrichten und eine einfache Dokumentation.
SonicTC QuickCheck
Mehrkanalige, PC-basierte Prüfsoftware zur voll- oder teilautomatischen Prozessüberwachung und Fertigungskontrolle in der Fertigung. SonicTC QuickCheck ist ein flexibles Werkzeug für akustische und vibrometrische Messungen im Rahmen von industriellen Güteprüfungen. Die vielseitigen Anwendungsfelder reichen von der Serienfertigung bis in die prozessbegleitende Entwicklung.
