Transparente und intransparente Schichtdickenmessung unter Industrie-Bedingungen
Kontaktfrei
Das laserbasierte Schichtdickenmesssystem von Enovasense misst ohne jeglichen Kontakt zum Objekt. Mittels Laser und Infrarotsensoren wird die opake, semitransparente oder transparente Beschichtung aus Arbeitsabständen von 2 bis 15 cm gemessen. Und dies unter industriellen Umgebungsbedingungen, also auch auf Förderbändern, bei hohen Temperaturen sowie in nassem oder brüchigem Zustand.
Zerstörungsfrei
Zerstörungsfrei bedeutet: taktil völlig unbeeinflusst. Der Anregungs-Laser erzeugt nur eine geringfügige Erwärmung, sodass weder das Objekt noch die Beschichtung während der Messung beeiflusst oder gar beschädigt werden.
Schnell
Die Messung selbst dauert weniger als eine Sekunde. Der Enovasense-Prozess basiert auf einem physikalischen Modell, das eine Vorkalibrierung des Systems entsprechend der Anwendung ermöglicht. Die Kalibrierung ist sowohl schneller als auch einfacher zu realisieren als bei herkömmlichen Methoden. Für manche Anwendungen kann die Kalibrierung sogar ganz entfallen.
Kompakt

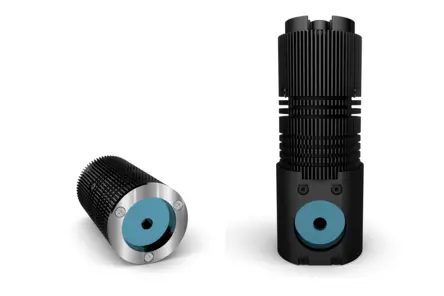

Die geringen Abmessungen des Messkopfes (64 x 35 x 35 mm bei 150 g Gewicht) ermöglichen Messungen an Stellen, die bislang absolut unzugänglich waren.
Inline
100% Kontrolle, d.h. das untersuchte Bauteil muss der Produktion nicht entnommen werden.
Eigenschaften
//- kontaktlose u. zerstörungsfreie Messung
- kompakter Messkopf
- 64 x 35 x 35 mm, Gewicht 150 g
- Messbare Schichtdicken
- 0.1 - 1000 µm
- Genauigkeit
- < 3 % der gemessenen Dicke
- Messdauer
- < 1 Sekunde
- Arbeitsabstand
- 20 - 150 mm

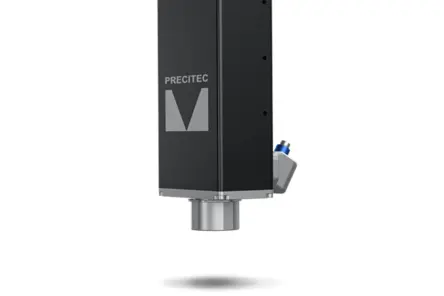

NEW: area measurements with the new field sensor
Anwendungsspezifische Ausführungen
Our complete solution for the lab or at-line is called HAKO-L. This system is equipped with multi-axis robotics and offers the option of semi-automatic 100% inspection or exploratory analysis of your coating thanks to its mapping capabilities.
Or do you have a process you want to monitor continuously? In that case, we also offer controllers and sensor heads for integration into a production line. Install the sensor head, establish the data and fiber-optic cable connection to the controller, and you’re ready to start measuring.
- Zur Messung mittelgroßer Bauteile im Prozess oder Labor
- Manuelle Beladung, automatisches Scannen
- Mehrere bedienerdefinierbare Messpositionen
- Großes Arbeitsfeld für manuelle Bauteilpositionierung mit 3-Achsen-3D-Scanning
- Touchscreen zur Anzeige der Messergebnisse
- Automatische, verschiebbare Sicherheitsabdeckung
- Einfache Speicherung der Messergebnisse (mit Bauteil- oder Chargennummer)
- Einfacher Export der Messdaten (CSV, TXT oder andere Formate)
- Entspricht IEC60825 Klasse 1 Sicherheitsanforderungen für Laser
- Spezielles lasersicheres Fenster zur Beobachtung des Messvorgangs

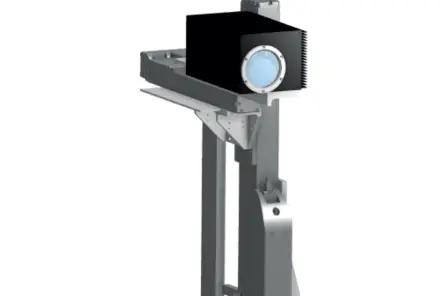

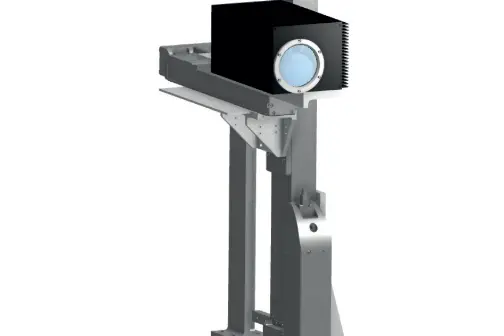

- Inline-System für Epoxid- und Polyesterlacke auf metallischen, polymeren und Verbundsubstraten sowie für Emaille-Beschichtungen
- Messung direkt nach Lackauftrag sowie nach Aushärtung oder Trocknung möglich
- Messkopf mit Kamera zur Objekterkennung, Laser zur automatischen Zielpunktbestimmung und Entlüftungseinrichtung
- Messung bei unterschiedlichen Geschwindigkeiten der Lackierlinie und an verschiedenen Objekten möglich
- Mehrere Messköpfe kombinierbar für Messungen von verschiedenen Seiten
