Mesure de vibration sans contact
Polytec conçoit une large gamme de vibromètres laser désormais reconnus comme une référence pour la mesure de vibration sans contact. Quels que soient vos besoins de mesure en recherche, développement, production, ou même pour du contrôle long terme, il existe un système Polytec pour vous apporter des réponses. Les vibromètres laser Doppler analysent des échantillons de différentes tailles, depuis des carrosseries de voitures entières, de grandes pièces aéroportées sur des moteurs et des actionneurs – jusqu’à des MEMS de dimensions micrométriques, ou encore des échantillons et des composants biomédicaux.
De nombreuses applications de recherche dans l’ingénierie mécanique et civile, ainsi que la biologie et la médecine tirent parti des tests et des mesures vibrométriques sans contact. Les vibromètres laser Polytec viennent facilement à bout des conditions difficiles, s’agissant par exemple de mesures sur des surfaces de température élevée, sur des systèmes en rotation et caractérisent des structures complexes et sensibles, y compris dans la gamme des fréquences ultrasonores. Les capteurs de vibration laser Polytec vous accompagnent dans la résolution de vos tâches de mesures, avec rapidité et précision.
Pas de budget ? Mesurez tout simplement.
Que vous ayez besoin de prestations de mesure, de location d’équipement ou de leasing sur mesure, notre offre de service PolyFlex répond à vos objectifs techniques tout en s’alignant sur votre stratégie financière. Idéal pour les projets de courte durée, les besoins ponctuels ou les budgets limités.
Avec PolyFlex, vous obtenez des résultats sans compromettre vos délais ni votre budget.
NEW

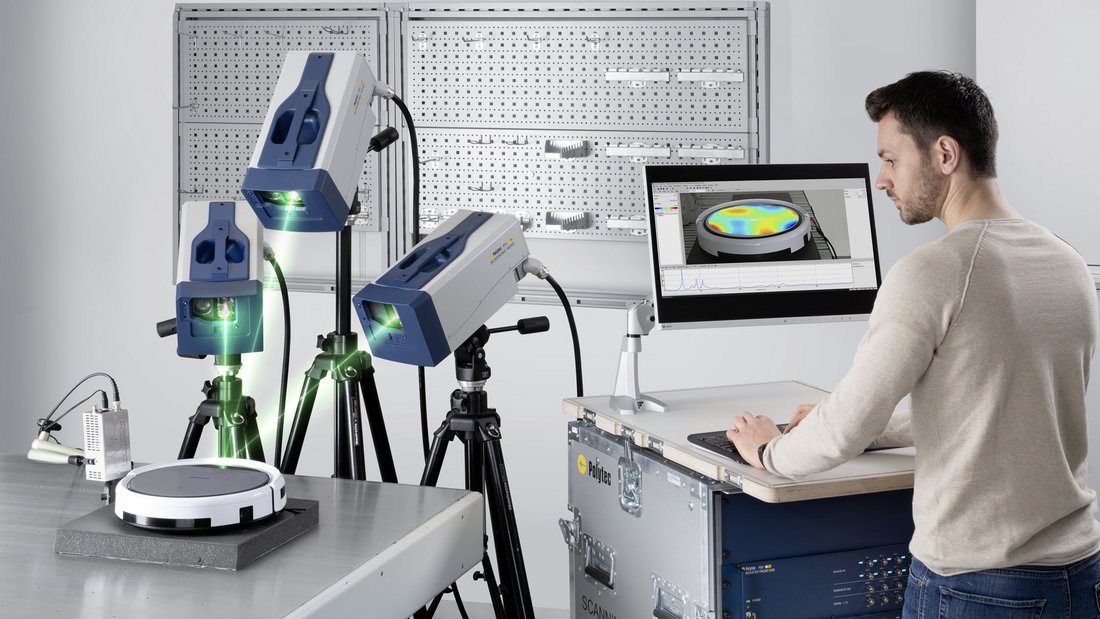

VibroScan QTec
La nouvelle référence pour la mesure vibratoire plein champ
Avec le nouveau VibroScan QTec, nous portons la fiabilité, la flexibilité et la rapidité à un niveau supérieur. Avec IR ou HeNe, même les tâches de mesure les plus difficiles peuvent être maîtrisées dans le cadre de vos projets de développement de produits, d'assurance qualité ou de recherche.
Mesurez en 1D ou 3D jusqu'à 10 fois plus vite et avec une meilleure qualité de signal grâce à la technologie brevetée QTec®.
Découvrez le nouveau VibroScan QTec dans une présentation vidéo
Avec le nouveau VibroScan QTec, nous portons la fiabilité, la flexibilité et la rapidité dans la mesure des vibrations sans contact à un niveau totalement inédit. Dans cet enregistrement de webinaire, notre expert Jörg Sauer vous plonge dans le monde de la technologie révolutionnaire QTec et du nouveau VibroScan QTec pour votre analyse modale, vos mesures acoustiques et NVH, l'analyse des vibrations en fonctionnement et le développement de produits.
Contactez nos experts
Contactez nos experts
Vous avez des questions sur la vibrométrie laser ?

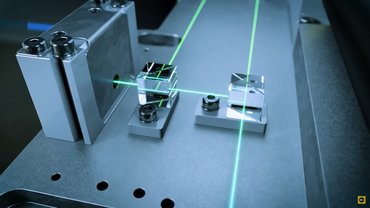

Nouvelle interférométrie laser multipath QTec®
Les nouveaux vibromètres QTec® rendent les mesures vibratoires nettement plus rapides, plus performantes et plus efficaces. Grâce à l’interférométrie multipath QTec® brevetée, le rapport signal/bruit (SNR) est optimisé sur toutes les surfaces techniques. Découvrez dans la vidéo comment l’interférométrie QTec® garantit des mesures fiables sur tous les types de surfaces.
La vibrométrie laser au service des plus petits détails

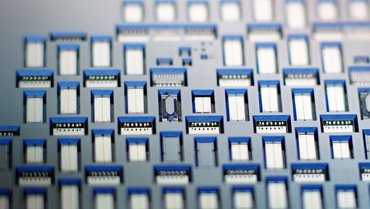

Caractérisez des structures petites et délicates de manière totalement sans contact. Analysez les vibrations, l’acoustique et la dynamique. Mesurez des échantillons biomédicaux, des composants électroniques et des microstructures telles que les MEMS par la lumière, sans effet de masse ajoutée, et sur une large bande passante allant du continu (DC) jusqu’au domaine des GHz.
Les vibromètres laser se concentrent sur les moindres détails en mesurant les formes de déflexion pour la validation de modèles. Ils permettent d’analyser la réponse en fréquence et de déterminer la fréquence de résonance, la réponse impulsionnelle et le facteur de qualité (Q).
Quelle que soit la taille — grande ou minuscule — les vibromètres Polytec la mesurent !
Polytec Magazine
Explorez des articles professionnels, des analyses de recherche et les tendances technologiques, et découvrez la technologie de mesure sous tous ses angles pour mesurer tout simplement.
Gravity in the Lab
Anyone wanting to measure G needs an experimental setup capable of the seemingly impossible—detecting movements smaller than the diameter of an atom, triggered by pure “action at a distance.” The team arou…
Decrypting the machine physics with the 3D laser Doppler vibrometer
Feeding technology is a key process in automated production. In order to develop feeding systems using simulation, the machine’s physics must be known. As a specialist in feeding technology, the RNA Group …
Laser-Doppler-Vibrometer set standards in the development of electric drives
Electric machines are increasingly being used as the primary drive technology in vehicles. The acoustic behavior of the drive is a key factor in the perceived quality of electric vehicles. Numerical method…
Tâches de mesure des vibrations
Mesurez à distance sur des surfaces chauffées à blanc, sur des composants en rotation, analysez des outils ultrasoniques à haute fréquence et comprenez pleinement le comportement dynamique des structures les plus complexes et délicates en 3D. Découvrez comment la technologie de mesure des vibrations de Polytec permet de révéler la véritable vibration, l'acoustique et la dynamique des structures vibrantes.
Produits
Les vibromètres Doppler laser Polytec sont des capteurs de vibrations de haute précision et des solutions complètes de test optique, représentant la référence mondiale (« gold standard ») en matière d’analyse vibratoire sans contact.
Contactez nos experts
Nos experts sont prêts à accompagner vos projets avec des solutions de mesure sur mesure ou à vous aider à mesurer ce qui compte — contactez-nous dès aujourd’hui.
Services d'ingénierie et locations
En tant qu'ingénieur de développement ou de test, vous bénéficiez de la technologie de mesure Polytec la plus récente et de l'expertise de nos collaborateurs expérimentés. Notre personnel vous aidera à exploiter au mieux votre appareil et à acquérir des données de mesure optimales. Les services d'ingénierie peuvent être assurés dans vos locaux, dans l'un des centres de test Polytec -mais aussi à distance sous forme de session en ligne ! Pour réaliser des essais modaux entièrement automatisés, vous pouvez utiliser notre RoboVib® station d'essai robotisée.
Système de gestion environnementale conformément à la norme ISO 14001
Le système de gestion de la qualité de Polytec est audité et certifié conformément à la norme DIN EN ISO 9001:2015. La certification couvre le développement, la fabrication, la commercialisation et le service après-vente d’instruments de mesure optoélectroniques, de systèmes et de composants technologiquement innovants. En outre, notre système de gestion environnementale est certifié conformément à la norme DIN EN ISO 14001:2015.
Accredited to ISO/IEC 17025:2017
Polytec Inc.'s ISO/IEC 17025:2017 accreditation reflects our commitment to excellence in testing and calibration services. Compliance with international standards ensures alignment with global best practices, allowing for widespread acceptance of test results and minimizing the need for re-testing.
Vibrométrie laser pour la mesure des vibrations, de l’acoustique et de la dynamique
La vibrométrie laser Polytec constitue la référence absolue (« gold standard ») en matière de mesure optique des vibrations. Les clients de Polytec bénéficient d’une gamme complète de solutions de test couvrant presque toutes les tâches d’analyse et d’essais, que ce soit en recherche, développement de produits, tests en production ou surveillance de l’état des équipements, dans les domaines des vibrations, de l’acoustique et de la dynamique.
Les vibromètres Doppler laser sont des instruments de précision optiques permettant l’analyse sans contact des propriétés dynamiques ou acoustiques des objets testés.
Quel est l’avantage de la vibrométrie laser ?
La vibrométrie laser est une méthode de mesure optique et sans contact, particulièrement adaptée à l’analyse des phénomènes vibratoires pour lesquels le moindre contact avec l’échantillon peut influencer le comportement, l’état de surface ou les propriétés mécaniques pendant l’essai.
La vibrométrie laser prend le relais là où les méthodes de mesure alternatives, telles que les accéléromètres, atteignent leurs limites. Les méthodes par contact nécessitent parfois un câblage et une mise en œuvre complexes, voire ne sont tout simplement pas applicables. La vibrométrie laser permet de détecter les vibrations mécaniques et le bruit solidien sur une très large plage de fréquences, allant du domaine acoustique jusqu’au régime des GHz, tout en offrant une réponse de phase très linéaire et une précision d’amplitude remarquable.
En particulier pour la mesure des vibrations de l’air et des fluides, ou celles d’échantillons très délicats, légers ou biologiques, seule la vibrométrie laser sans contact est réellement adaptée.
Comment fonctionne la vibrométrie laser ?
Le principe de fonctionnement des vibromètres Doppler laser repose sur l’effet Doppler. Lorsque la lumière est rétrodiffusée par un objet en mouvement, sa fréquence est modifiée.
Un interféromètre laser de très haute précision permet de mesurer ces variations de fréquence, même infimes. Le faisceau laser est divisé en un faisceau de référence et un faisceau de mesure : le faisceau de référence est dirigé directement vers le photodétecteur, tandis que le faisceau de mesure est envoyé vers la cible, où il est rétrodiffusé par la surface en vibration.
En fonction de la vitesse et du déplacement de l’objet mesuré, la lumière rétrodiffusée subit une modification de fréquence et de phase, contenant ainsi l’ensemble des informations sur son mouvement et son vecteur. Les deux faisceaux sont ensuite superposés sur le photodétecteur, ce qui génère une modulation du signal dépendante du mouvement. À partir de ce signal, la vitesse vibratoire et le déplacement de l’objet mesuré sont déterminés électroniquement.
Où utiliser la vibrométrie laser ?
En recherche et développement industriels, la vibrométrie laser est utilisée pour analyser des objets de tailles très variées — depuis des carrosseries complètes, des pièces aéronautiques et des moteurs, jusqu’à de minuscules microsystèmes qui rendent nos appareils mobiles intelligents, ainsi que des composants classiques de disques durs.
Par ailleurs, il existe d’innombrables applications de recherche en biologie, en médecine, en acoustique technique et dans de nombreux autres domaines. Les vibromètres Doppler laser sont également utilisés pour l’assurance qualité industrielle, notamment pour les tests de fin de ligne ou la surveillance de l’état des équipements.
Même sur des objets portés au rouge, des composants en rotation, des outils ultrasonores ou des structures complexes ou sensibles, la vibrométrie laser constitue une solution clé pour mesurer, analyser et améliorer les technologies et les procédés de production.
