Libérez votre potentiel en matière de performance et de qualité

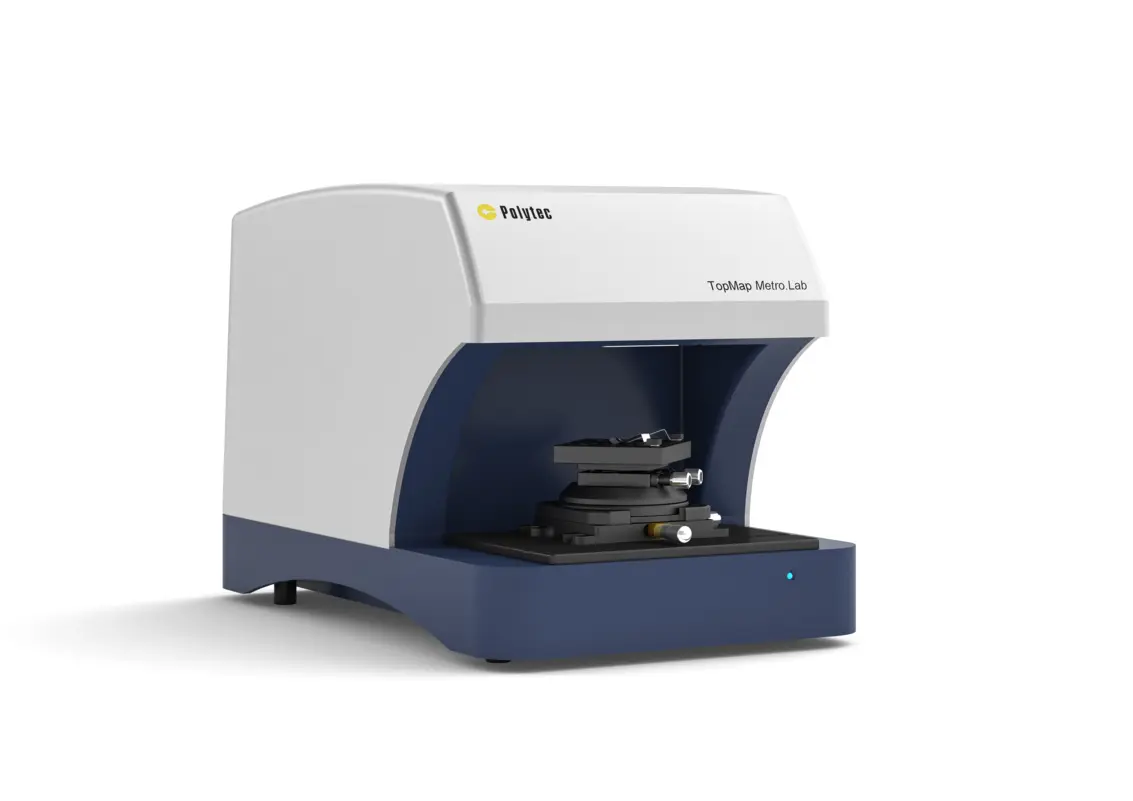

Notre interféromètre à lumière blanche Metro.Lab est un système de mesure optique compact qui capture la topographie aréale 3D d'une surface avec une précision verticale de l'ordre du nanomètre (<2,85 m).
L'optique télécentrique maintient un grossissement constant et une distance de travail sûre. Grâce à cette technologie, le système de mesure Metro.Lab est idéal pour mesurer la planéité, la hauteur des marches et le parallélisme de grandes surfaces et structures, même sur des matériaux souples et délicats, y compris dans les alésages.
Le logiciel basé sur des recettes prend en charge les routines d'assurance qualité et la création de rapports fondés sur la répétabilité.
Interféromètre à lumière blanche pour un contrôle qualité efficace
Identifiez facilement votre rendement et vos défauts potentiels
Champ unique 37 × 28 mm (~1,24 Mpts) avec couverture latérale étendue jusqu'à 87 × 78 mm ; convient pour les pièces multiples et les contrôles rapides de conformité/non-conformité.
Dans le sens vertical (axe Z), la hauteur de l'éprouvette peut varier de 0 à 70 mm.
Profilométrie de surface profonde et difficile à atteindre
Grâce à son optique télécentrique et à sa longue distance de travail, Metro.Lab permet d'effectuer des mesures à proximité de bords abrupts et dans des éléments tels que des trous percés, tout en conservant une distance de sécurité par rapport à la pièce.
Cela est particulièrement utile sur les composants macroscopiques comportant des alésages ou des évidements, où les optiques conventionnelles ont des difficultés.
La précision dont vous avez besoin avec une reproductibilité fiable
Une plage de mesure verticale de 70 mm permet de gérer les grandes marches et les écarts de forme, tandis que les performances à l'échelle nanométrique prennent en charge les tolérances serrées : résolution verticale < 2,85 nm (évaluation de phase).
La conception robuste sans pièces mobiles garantit un bruit de mesure très faible et une répétabilité élevée. De plus, un système d'amortissement des vibrations est intégré pour les environnements plus difficiles.
Mesure conforme à la norme ISO avec recettes et documentation
Le TMS permet d'effectuer des mesures basées sur des recettes pour les routines répétables. Les opérateurs peuvent lancer des séquences prédéfinies via la lecture d'un code-barres, les identifiants des échantillons/recettes étant automatiquement enregistrés.
Les évaluations sont conformes aux normes DIN/ISO (par exemple, ISO 25178, ISO 4287/4288). Les résultats sont visualisés avec une indication claire de réussite/échec, et les rapports peuvent être archivés ou exportés vers QS-STAT™ pour le contrôle statistique des processus (SPC), ce qui favorise l'efficacité, la répétabilité et la traçabilité en laboratoire ou en production.
Tâches métrologiques et visualisations
Vous trouverez ci-dessous quelques résultats concrets obtenus à partir de tâches standard réalisées sur des matériaux d'ingénierie courants. Ces exemples ont été recueillis par nos centres d'application qui réalisent des études de faisabilité et proposent des services de mesure contractuels.
Choisissez en toute confiance la solution d'profilomètre de surface qui vous convient : demandez une démonstration de nos capacités.
Compact WLI avec objectif télécentrique et large champ de vision (FoW)
La plateforme Metro.Lab combine une optique grande surface, une longue plage Z et un logiciel conforme aux normes ISO pour des mesures précises et de répétabilité, même sur des éléments encastrés ou délicats.
- Le large champ de vision (37 × 28 mm avec stitching 87 × 78 mm) permet l'analyse par lots ou de grands échantillons.
- Le WLI/CSI télécentrique (Michelson) évite les ombres, permettant des mesures d'alésage/flanc.
- Plage verticale de 70 mm avec une résolution de l'ordre du nanomètre
- Assistance à l'opérateur avec recettes et connectivité pour lecteur de codes-barres
Optique télécentrique
Capture même les positions de mesure basses sans ombrage.
Technologie de numérisation intelligente
Le SST prend en charge la mesure des surfaces réfléchissantes ou mates.
Métrologie découplée
Amortissement intégré des vibrations pour des mesures robustes dans des environnements difficiles.
Grand champ de vue (FOV)
Champ de mesure One-Shot de 37 x 28 mm. Avec stitching jusqu'à 87 x 78 mm.
Positionnement des éprouvettes
Automatisez la mesure et le stitching multiples de composants de grande taille pouvant atteindre 87 x 78 mm.
Plage verticale flexible
Pour des hauteurs d'éprouvettes comprises entre 0 et 70 mm
Les capacités de Metro.Lab en chiffres
| Plage verticale | 70 mm |
| Reproductibilité de la hauteur d’escalier (5 µ – 5000 µ) | 8 % - 0,005 |
| Résolution verticale | 2,83 nm |
| Champ de vision (FoV) | 37 x 28 mm |
| Champ de vision avec stitching | 87 x 78 mm |
| Pixels XY | 1284 x 966 |
| Échantillonnage numérique XY | 29,3 µm |
| Reproductibilité | 20 nm |
| Planéité | <0,375 µm |
Téléchargements
Si vous avez besoin de plus ? Pro.Surf est la solution qu'il vous faut.
Metro.Lab et Pro.Surf sont tous deux des profileurs WLI/CSI macroscopiques et télécentriques avec une plage Z de 70 mm. La gamme Pro.Surf peut être un meilleur choix dans les cas suivants :
- Les composants et les lots à mesurer sont plus grands
- Une résolution et une répétabilité plus élevées sont requises
- Les paramètres de forme et de rugosité surfacique doivent être mesurés
- Un débit (throughput) plus élevé et une intégration plus étroite de la production sont nécessaires
Dans de tels cas, Pro.Surf peut être le meilleur choix.
Informations connexes et téléchargements
Planéité, épaisseur et parallélisme
La mesure combinée de la planéité, de l’épaisseur et du parallélisme (FTP) permet l’acquisition simultanée des topographies supérieure et inférieure en une seule mesure.
Mesure de la rugosité surfacique
Analyse de la texture de surface en 3D. Des paramètres Sa/Sq jusqu’à Str/Sal pour la validation des spécifications et des caractéristiques de surface.
Offre « Essayer avant d'acheter »
Essayer avant d'acheter : trouvez l'profilomètre de surface qui vous convient en mesurant, en louant et en décidant selon vos propres conditions.
Téléchargements
Discutez de vos besoins avec nos experts
Commençons par une brève discussion sur vos pièces, vos tolérances et votre flux de travail. Si nécessaire, nous pouvons ajouter une étude de faisabilité, PolyMeasure (mesures contractuelles) ou un essai PolyRent comme étapes supplémentaires facultatives.
