Mesurez la forme et la rugosité surfacique dans un seul flux de travail prêt pour la production
Pro.Surf+ est un profilomètre optique multicapteur qui combine la topographie de grande surface avec la mesure de rugosité à résolution nanométrique dans un seul système. Il permet une inspection rapide et sans contact des paramètres de forme tels que la planéité, la hauteur d’escalier et le parallélisme sur de larges champs de vision.
En intégrant l'interférométrie à lumière blanche avec un capteur confocal chromatique de rugosité surfacique, Pro.Surf+ élimine le besoin de stations de mesure séparées. Cela réduit les efforts de manipulation, raccourcit les temps de cycle et fournit des résultats traçables, ce qui est idéal pour le contrôle qualité et la fabrication axée sur le rendement.

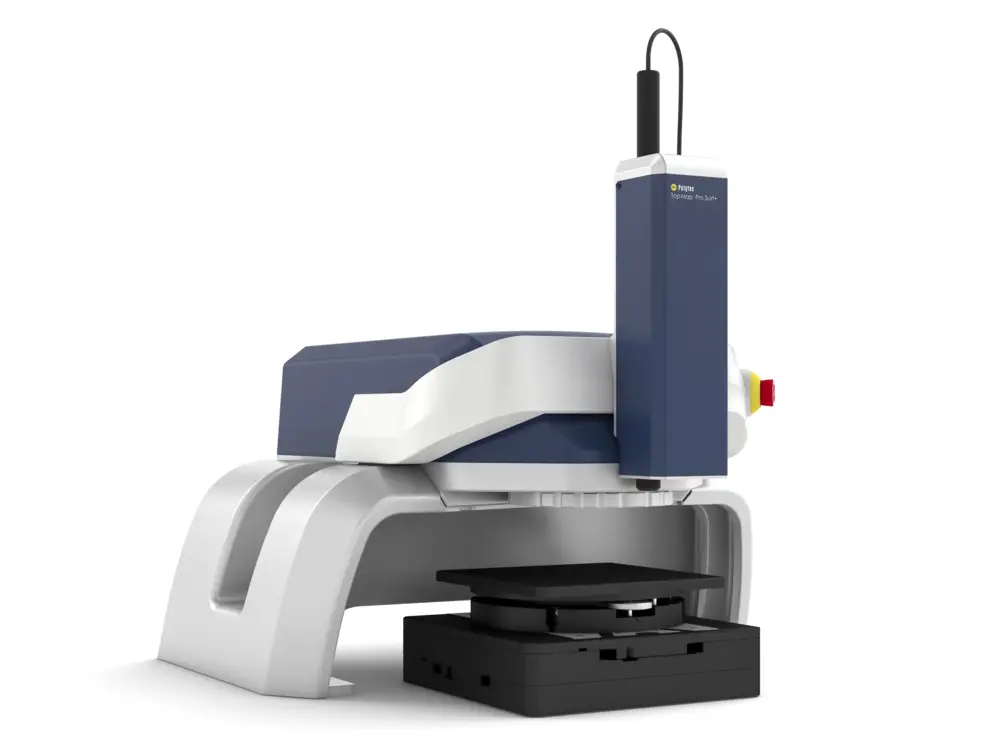

Profilomètre de surface multicapteur pour la mesure rapide de la forme et de la rugosité combinée
Numérisez plus rapidement les grandes surfaces
Recueillez 2 millions de points de données de surface 3D en quelques secondes grâce à notre large champ de vision de 44 × 33 mm. Étendez la zone avec True Stitching jusqu'à environ 230 × 220 mm et manipulez facilement des sondes plus grandes.
Pro.Surf+ évalue plus rapidement les paramètres de forme de surface tels que la planéité et le parallélisme, traite des marches de 70 mm et des échantillons de grande taille, et accélère les mesures (multi-échantillons) telles que la mécanique de précision, les surfaces d'étanchéité et les échantillons de forme complexe.
Aller plus loin ou plus haut ?
Grâce à sa conception optique télécentrique et à sa grande plage verticale de 70 mm, Pro.Surf+ examine les zones profondes et en retrait telles que les trous ou les grandes marches sans risque de collision.
La plage Z confortable et le volume XYZ (jusqu'à 230 x 220 x 70 mm) permettent d'inspecter des composants plus grands et des aréales profondes sans les inconvénients des effets d'ombre.
La précision dont vous avez besoin avec une reproductibilité fiable
Une plage de mesure verticale de 70 mm permet de traiter les grandes marches et les écarts de forme, tandis que la résolution nanométrique garantit le respect de tolérances très strictes : avec une résolution verticale < 1,45 nm (évaluation de phase) et un bruit de mesure < 0,5 nm sur les surfaces lisses.
La conception industrielle robuste s'accompagne d'un bruit de mesure très faible, permettant d'atteindre une reproductibilité de 5 nm, ce qui positionne le Pro.Surf+ comme un profileur adapté à la production.
Avec Pro.Surf +, vous pouvez mesurer la forme et la rugosité surfacique dans un seul système.
Pro.Surf+ intègre un capteur linéaire de rugosité surfacique confocal. Évaluez la forme (planéité, hauteur d’escalier, parallélisme) sur une grande surface et examinez en outre la rugosité dans une plage de 400 µm avec une résolution latérale d'environ 2,6 µm et une distance de travail de 10,8 mm. Idéal pour les surfaces d'étanchéité, les injecteurs, les pièces de machines et les surfaces usinées avec une ultra-précision.
Débit prêt pour la production et traçabilité
TopMap Les profilomètres de surface proposent des recettes prédéfinies pour les mesures de routine en atelier : des solutions en un clic qui ne nécessitent aucune formation. Les scanners de codes-barres chargent les paramètres de mesure, d'éclairage et d'évaluation spécifiques à chaque pièce. Le logiciel reconnaît automatiquement les modèles d'échantillons sans qu'il soit nécessaire de les fixer mécaniquement.
Générez des évaluations conformes aux normes DIN/ISO et présentant une reproductibilité (par exemple, ISO 25178, ISO 4287/4288). Un contrôle visuel clair et des résultats numériques vous aident à prendre vos décisions de conformité/non-conformité, et des rapports rapides tels que les exportations QS-STAT™ pour SPC augmentent la transparence et la productivité au niveau de la fabrication.
Choisissez le profilomètre de surface le plus adapté en toute confiance grâce à notre approche « essayer avant d’acheter ».
Exemples de mesure de forme et de rugosité surfacique
Vous trouverez ci-dessous quelques résultats concrets obtenus à partir de tâches standard réalisées sur des matériaux d'ingénierie courants. Ces exemples ont été recueillis par nos centres d'application qui réalisent des études de faisabilité et proposent des services de mesure contractuels.
Choisissez en toute confiance la solution d'profilomètre de surface qui vous convient : demandez une démonstration de nos capacités.
Les fonctionnalités intégrées garantissent une grande précision et des flux de travail efficaces, même dans des environnements rugueux.
La principale caractéristique du ProSurf+ est le capteur confocal chromatique ajouté avec une plage verticale de 400 µm, une résolution latérale d'environ 2,6 µm, une distance de travail de 10,8 mm, utilisable jusqu'à une valeur Ra ≥ 100 nm (selon l'application). La rugosité surfacique est acquise dans la même recette que la forme.
Comme sur le Pro.Surf, vous bénéficiez également d'un large champ de vision allant jusqu'à 44,9 × 33,8 mm (extensible à ~228 × 221 mm via le stitching), d'un fonctionnement prêt pour l'automatisation avec des platines motorisées, d'un contrôle des recettes et d'un démarrage par code-barres, ainsi que d'un WLI/CSI télécentrique et d'une plage Z de 70 mm pour des performances verticales au niveau nanométrique.
Capteur de rugosité surfacique intégré
→ Mesurez la forme et la rugosité surfacique de grandes surfaces avec un seul système
Le capteur confocal chromatique (plage de 400 µm, résolution latérale d'environ 2,6 µm, distance de travail de 10,8 mm) ajoute la rugosité surfacique dans la même station ; mesure typique de la rugosité surfacique Ra ≥ 100 nm.
- Combinez la forme et la rugosité surfacique en un seul passage
- Longue distance de travail pour une manipulation sûre des échantillons
Couture authentique - Précision accrue pour des échantillons plus larges
→ La fonction True Stitching offre une précision inégalée lors de la numérisation d'échantillons de grande taille
Les surfaces plus grandes dépassant le champ de vision d'une seule prise, le stitching fusionne les tuiles en un seul ensemble de données précis. La qualité métrologique de ces mesures sur de grandes surfaces dépend de l'optique et de la technologie de détection, du nombre de tuiles et des algorithmes de stitching.
True Stitching fournit des mesures haute fidélité sur de grandes surfaces en minimisant les artefacts de stitching et en préservant la géométrie.
Une étude comparative indépendante menée dans une grande université technique allemande a comparé six profilomètres optiques de différents fabricants et le profilomètre d'Polytec a démontré la meilleure qualité de stitching et de mesure. Ce résultat est obtenu grâce à plusieurs caractéristiques clés :
- Grand champ de vision en une seule prise → moins de tuiles et de joints, moins d'erreurs cumulées
- Algorithmes de stitching sophistiqués → chevauchement contrôlé, enregistrement robuste et fusion métrologique sûre qui préserve les marches et les bords
- Pour Pro.Surf : optique télécentrique/CSI avec évaluation du corrélogramme → géométrie stable et fidélité de la hauteur entre les tuiles
Le résultat est une topographie haute fidélité sur une grande surface, avec moins d'artefacts et des résidus prêts à être audités, ce que nous appelons le « True Stitching » (assemblage véritable).
WLI avec conception optique télécentrique
→ Maintient la précision géométrique en hauteur et en profondeur
Le WLI/CSI étalonné de manière traçable fournit des données 3D sans contact avec une résolution verticale de l'ordre du nanomètre. L'approche optique télécentrique maintient les faisceaux/rayons parallèles à l'axe optique, préservant ainsi un grossissement constant et un éclairage uniforme sur toute la hauteur, ce qui permet même d'effectuer des mesures dans des trous.
- Balayages aréales sans contact, avec répétabilité et rapides
- Évaluation de la phase/enveloppe pour les surfaces lisses et rugueuses
- Balayage intelligent de surface/adaptatif pour des réflectivités variables
- LED 525 nm longue durée
Optique à grand champ de vue (FOV)
→ Réduit le temps de stitching et le temps de cycle
Pro.Surf offre un large champ de vision en une seule prise pouvant atteindre 44,9 × 33,8 mm (avec environ 1,91 million de points), ce qui permet de mesurer des échantillons plus larges ou plusieurs pièces en une seule acquisition. Grâce à la fonction de stitching intégrée, la couverture s'étend jusqu'à environ 228 × 221 mm.
- Mesurez plusieurs échantillons à la fois ; reconnaissance automatique des échantillons disponible
- Cycles courts ; effort de stitching réduit
ECT – technologie de compensation environnementale
→ Stabilise les résultats dans les environnements réels d'atelier
Le bruit, les vibrations et les fluctuations de température peuvent affecter les mesures. L'ECT compense ces perturbations et garantit la cohérence des données, même en atelier.
- Améliore la fiabilité dans les environnements bruyants ou instables
- Permet l'automatisation et le contrôle qualité en ligne sans isolation complète
- Particulièrement utile pour les composants sensibles (par exemple, MEMS, films minces)

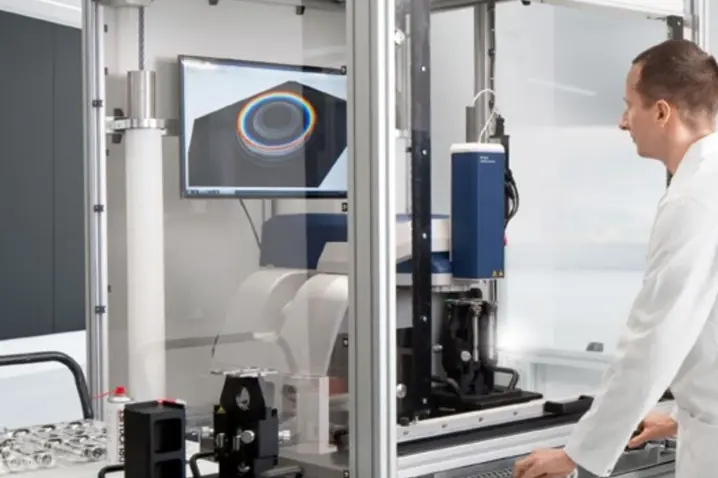

Prêt pour les flux de travail métrologiques automatisés
→ Permet des mesures de répétabilité sans surveillance
La conception modulaire et les options de motorisation facilitent l'automatisation et l'intégration du profilomètre Pro.Surf dans les processus et machines existants. Un ensemble de fonctionnalités et de capacités permet des flux de travail métrologiques hautement efficaces et sans surveillance :
- Technologies de reconnaissance de formes et de numérisation intelligente
- Platines motorisées X, Y, Z, platine d’inclinaison/rotation
- Grand champ de vision et stitching automatisé pour des scans haute résolution sur de grandes surfaces
- Système de recettes dans TMS (logiciel) pour des flux de travail indépendants de l'opérateur
- Conception robuste sans pièces mobiles et ECT (technologie de compensation environnementale)
Correspondance de motifs
Routine de vision industrielle qui détecte et enregistre les pièces par rapport à un modèle afin que les recettes soient appliquées aux bons emplacements (même si les pièces sont décalées ou pivotées). Idéal pour les plateaux et les analyses multi-échantillons ; s'associe parfaitement à la reconnaissance automatique des échantillons pour réduire les dispositifs de serrage.
Technologie de numérisation intelligente
Mode d'acquisition qui s'adapte à différents niveaux de réflectivité/contraste afin que vous puissiez mesurer « presque toutes les surfaces » de manière fiable en une seule configuration ; inclus dans le logiciel TopMap.
Capteur de rugosité surfacique
Capteur confocal chromatique avec une plage verticale d'environ 400 µm, une résolution latérale d'environ 2,6 µm et une distance de travail de 10,8 mm.
Optique télécentrique
Permet d'obtenir des rayons parallèles à l'axe optique pour un grossissement constant, ce qui permet d'effectuer des mesures près des bords et à l'intérieur des alésages.
Automatisation avec des recettes
Reconnaissance des échantillons et comparaison des modèles pour les scans de plateaux ; code-barres commençant par l'enregistrement automatique de l'ID de l'échantillon/de la recette
Grand champ de vision (FoV)
Champ de vision unique jusqu'à 44,9 × 33,8 mm (1,91 Mpts). Le stitching intégré étend la couverture à environ 228 × 221 mm pour les plateaux et les composants plus grands.
Grand volume d'échantillon
Volume de positionnement jusqu'à 200 × 200 × 70 mm. Options motorisées XY et inclinaison/basculement.
Configuration modulaire, spécifications et options
| Petit champ de vision | Grand champ de vision | |
| Plage de mesure de rugosité surfacique | 400 µm | |
| Résolution latérale de rugosité surfacique | 2,6 µm | |
| Mesure typique de rugosité surfacique | >= 100 nm | |
| Volume de positionnement | 200 x 200 x 70 mm³ = 0,028 m | |
| Nombre maximal de points s en une seule mesure | X : 1 592, Y : 1 200 | |
| Plage verticale | 70 mm | |
| Zone de mesure | X : 22,8 mm Y : 17,2 mm X·Y : 392,2 mm² | X : 44,9 mm Y : 33,8 mm X·Y : 1 517,6 mm² |
| Espacement des points de mesure | X : 14,3 µm Y : 14,3 µm | X : 28,2 µm Y : 28,2 µm |
| Résolution optique latérale calculée | 8,4 µm | 16 µm |
| Bruit de mesure | < 0,5 nm (évaluation de phase, surfaces lisses) | |
| Résolution verticale | < 1,45 nm (évaluation de phase, surfaces lisses) | |
Veuillez consulter la fiche technique pour obtenir des informations spécifiques et plus détaillées (voir la section « Téléchargement » ci-dessous).
Vérification de faisabilité ?
Envoyez-nous votre échantillon et nous réaliserons une étude de faisabilité à l'aide de notre profileur, puis nous vous présenterons les résultats.
Vous obtiendrez ainsi une idée précise des performances du profilomètre optique sur vos échantillons réels.
Informations connexes et téléchargements
Planéité, épaisseur et parallélisme
La mesure combinée de la planéité, de l’épaisseur et du parallélisme (FTP) permet l’acquisition simultanée des topographies supérieure et inférieure en une seule mesure.
Mesure de la rugosité surfacique
Analyse de la texture de surface en 3D. Des paramètres Sa/Sq jusqu’à Str/Sal pour la validation des spécifications et des caractéristiques de surface.
Offre « Essayer avant d'acheter »
Essayer avant d'acheter : trouvez l'profilomètre de surface qui vous convient en mesurant, en louant et en décidant selon vos propres conditions.
Téléchargements
Discutez de vos besoins avec nos experts
Commençons par une brève discussion sur vos pièces, vos tolérances et votre flux de travail. Si nécessaire, nous pouvons ajouter une étude de faisabilité, PolyMeasure (mesures contractuelles) ou un essai PolyRent comme étapes supplémentaires facultatives.
