Präzise Anregung für die experimentelle Modalanalyse
In der experimentellen Modalanalyse ist eine reproduzierbare Anregung des Messobjekts mit der immer selben Kraft essenziell, wenn die gemessenen Übertragungsfunktionen konsistent sein sollen. Die Wiederholbarkeit der Anregung macht den SAM Skalierbaren Automatischen Modalhammer zum perfekten Partner für die sequenziell messende Scanning Laser Vibrometrie. Ein optionales Trigger-Modul liefert zusätzliche Steuermöglichkeiten beim Einsatz in Qualitätssicherungsaufgaben. Mit zwei Modellen können Sie sowohl kleine Strukturen bis 222 N als auch große Strukturen bis 22 kN kontrolliert anregen. Nutzen sie den SAM Skalierbaren Automatischen Modalhammer für die präzise Anregung in Modaltests mit Scanning Vibrometern.
Kontaktieren Sie Ihren PolyXpert
Kontaktieren Sie Ihren PolyXpert
Sprechen Sie uns gerne an! Wir finden die beste Lösung für Ihre Anforderungen.
Highlights
//- Reproduzierbare Krafteinleitung - doppelschlagfrei
- Regelbare Kraftamplitude ermöglicht Linearitätschecks
- Reproduzierbare Position und Winkel für konsistente Übertragungsfunktionen
- Anregungsfrequenzen > 40 kHz für Leichtbaustrukturen
- Kräfte von 1N bis 2200 N auch für große Strukturen (Spezialausführung bis 22 kN)
- Einstellbarer Anschlagwinkel zur Anregung in allen Raumrichtungen
- Externes Triggern als Option für die akustische Güteprüfung
- Erweiterter Betriebstemperaturbereich von -20°C bis 120°C für Klimakammertests
Automatisch anregen beim Modaltest

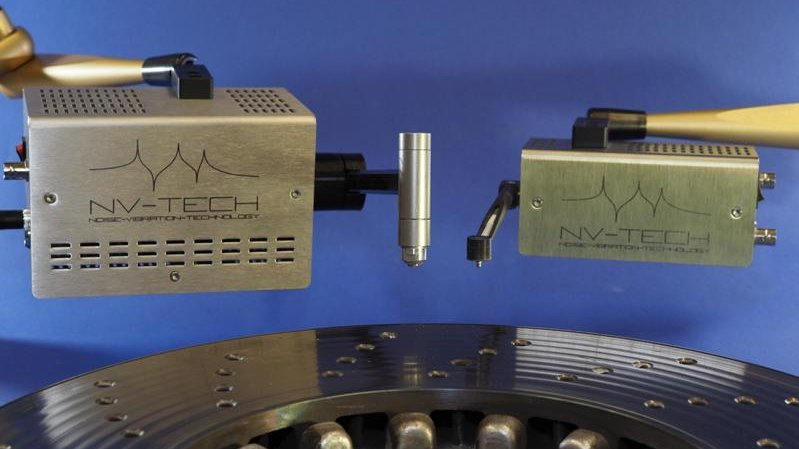

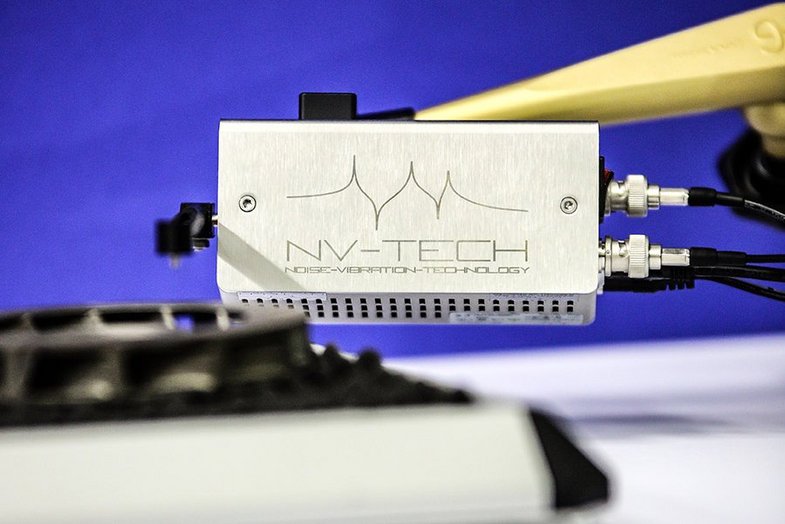

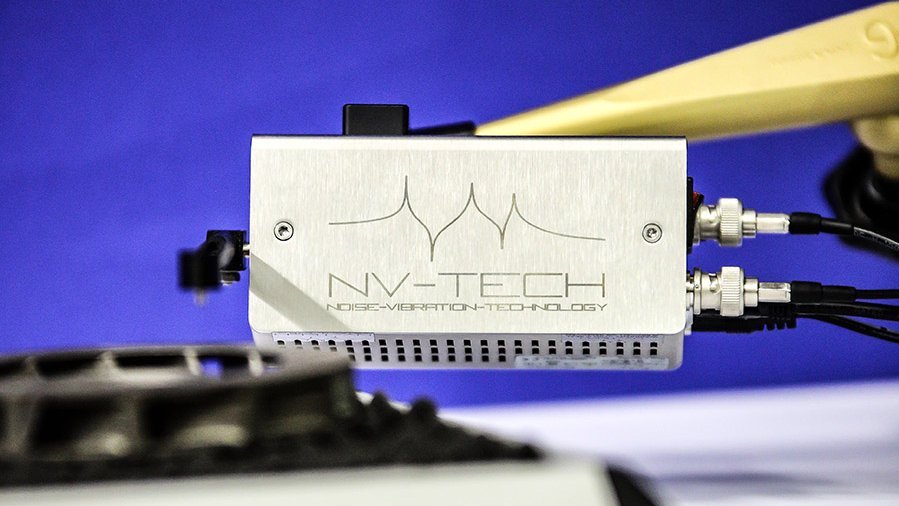

Der Skalierbare Automatische Modalhammer Modell SAM1 ist ein stativmontierbarer Aktuator zur Anregung von Strukturen für die experimentelle Modalanalyse und akustische Güteprüfung bei Kräften bis 222 N, speziell entwickelt für Leichtbauteile und beschränkte Platzverhältnisse. Der softwaregesteuerte Schrittmotor erlaubt eine präzise Regelung der relevanten Parameter für die Auslenkung des integrierten und mit einem Kraftsensor versehenen Hammers. Anregungsfrequenzen von deutlich über 40 kHz sind durch diese präzise Regelung bei leichten und steifen Strukturen erreichbar.
Das Modell SAM3 ist speziell für die Anregung großer Strukturen in der experimentellen Modalanalyse und für die akustische Güteprüfung für Kräfte bis 2200 N und als Spezialausführung sogar bis 22 kN. Der softwaregesteuerte Schrittmotor erlaubt eine präzise Regelung der relevanten Parameter für Auslenkung eines mit Kraftsensor versehenen Hammers.
Die SAM GUI Professional dient der komfortablen Parametrierung des automatischen Modalhammers. Anwendungsorientierte Funktionen, wie die Steuerung des Schlagwinkels oder eine Fernsteuerung zur präzisen Einrichtung wappnen machen praktisch jeden Testaufbau möglich.
Scalable Automatic Modal Hammer by NV Tech
