Validierung und Optimierung von Ultraschalltechniken

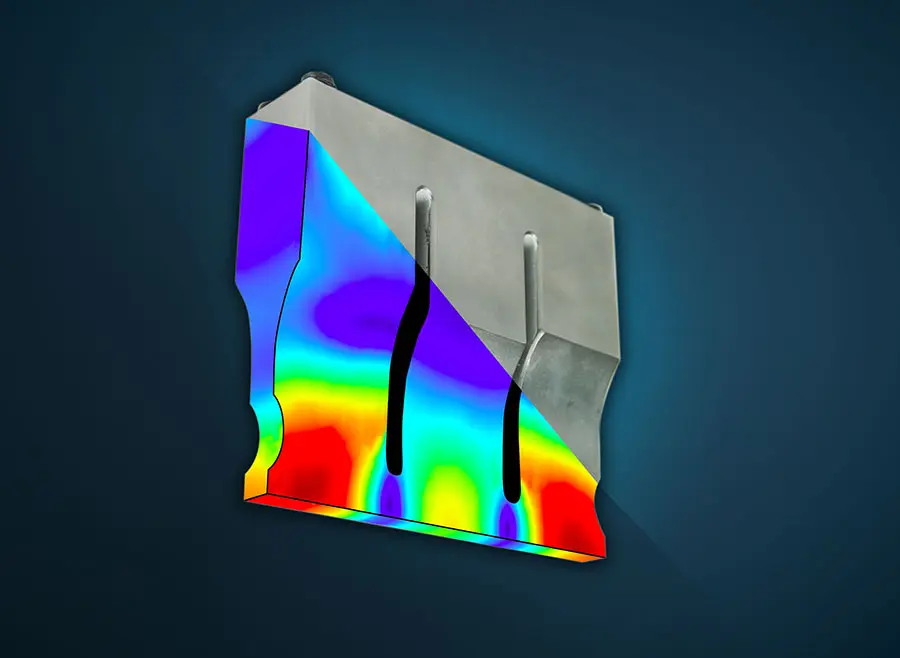

Laser-Doppler-Vibrometer helfen Ihnen, effiziente Werkzeuge für Ultraschallprozesse zu entwickeln. Die LDV von Polytec sind bei der FE-Modell-Validierung unverzichtbar und haben sich in vielen Branchen und Anwendungen, wie beim Drahtbonden, Ultraschallschweißen oder beim Ultraschallschneiden von Lebensmitteln bewährt. Eine gutes Design der Sonotroden und ihre Abstimmung auf den Wandler sparen Energie und sorgen für ein gutes Ergebnis. Mit scannenden Laser-Doppler-Vibrometern sind die Betriebsschwingformen der Sonotrode direkt bestimmbar und mit der Simulationen abzugleichen. Damit lassen sich optimale Wirkungsgrade zuverlässig realisieren. Auch während des Schweißvorgangs sind LDV in der Lage, direkt am Kontakt Werkzeug–Werkstück die Schwingamplitude zu messen, was Ihnen nicht nur in der Entwicklungsphase, sondern auch bei Abweichungen im Produktionsprozess wichtige Informationen liefert.
Ultraschall-Prüfverfahren per Laser
Neben dem Verschweißen von Kunsstoffen ermöglicht Ultraschall auch das Verschweißen von Metall oder das Verbinden verschiedener Materialien wie Metall mit faserverstärktem Kunststoff (CFK). Eine weitere Anwendung ist das Drahtbonden, das in der Mikroelektronikkontaktierung weit verbreitet ist. Außerdem werden die Relativgeschwindigkeit und Verschiebungsamplituden mittels Differenzmessung exakt geprüft, die zur Bildung einer sehr widerstandsfähigen Verbindung erforderlich ist. Schließlich ermöglichen Ultraschalltests per Laserlicht auch die punktgenaue Messung und zuverlässige Berechnung der Schwingungsamplituden unter Betriebsbedingungen - hervorragend zur Beurteilung des Ultraschallschweißprozesses.
Experimental modal analysis on sonotrodes for ultrasonic bonding
Zugehörige Produkte
VibroScan QTec Xtra
VibroScan QTec Xtra misst Schwingungen auf eine neue Art – berührungslos, flächenhaft und mit ungekannter Präzision. Mit seiner bahnbrechenden Mehrkanal-Interferometrie setzt QTec® neue Maßstäbe in Sachen optischer Empfindlichkeit und Störsicherheit. Das Xtra basierend auf einem infraroten (SWIR) Laser zeichnet sich durch höchste optische Empfindlichkeit aus, um hochgenaue Messungen selbst auf anspruchsvollen technischen Oberflächen zu garantieren. VibroScan QTec Xtra gewährleistet maximale Portabilität durch integrierte Datenerfassung und Signalgenerator bis 32 MHz.
VibroScan QTec Neo
VibroScan QTec Neo misst Schwingungen auf eine neue Art – berührungslos, flächenhaft und mit ungekannter Präzision. Erstmals ist es gelungen, die QTec-Technologie vom infraroten SWIR-Laser auch auf den sichtbaren Helium-Neon-Laser zu übertragen. Der präzise Helium-Neon-Laser eignet sich mit seinem kleinen Laser-Messfleck für Messungen auf feinsten Strukturen und misst sogar in und durch Wasser. QTec® garantiert immer ein stabiles Signal und ein herausragendes Signal-Rausch-Verhältnis. VibroScan QTec Neo gewährleistet maximale Portabilität durch integrierte Datenerfassung und Signalgenerator bis 32 MHz.
VibroOne
VibroOne® ist das kompakte all-in-one Laser-Doppler Vibrometer von Polytec zur berührungsfreien und hochpräzisen Schwingungsmessung bis zu 3 MHz. Es ist speziell für den Einsatz in engen Messaufbauten im Messlabor, in Prüfständen und in der Produktionsumgebung sowie für die Analyse von Mikrostrukturen und biomedizinischen Proben konzipiert – mit optionaler integrierter HD+ Kamera für ein präzises Ausrichten und eine einfache Dokumentation.
VibroFlex
VibroFlex steht für die Flexibilität der optischen Schwingungsmessung: Analysieren Sie kleinste Strukturen mit Mikroskopobjektiven oder messen Sie an großen, komplexen Objekten wie z. B. Maschinen oder Motoren auch aus sicherer Entfernung. Lösen Sie schwingungstechnische und akustische Fragestellungen in Forschung und Produktentwicklung für eine kurze Time-to-Market oder nutzen Sie VibroFlex für die zuverlässige Qualitätskontrolle in Ihrer Fertigung. Erfahren Sie wie die patentierte Mehrkanal-Interferometrie QTec® mit stets stabilem Signal, 20 dB besserem Signal-Rausch-Verhältnis für klare Ergebnisse ohne Post-Processing sorgt.
Unsere Experten befragen
Unsere Experten unterstützen Ihre Projekte mit maßgeschneiderten Messlösungen – oder helfen Ihnen dabei, das zu messen, was wirklich zählt. Kontaktieren Sie uns noch heute!
