ProSpeed® optische Geschwindigkeitssensoren
Geschwindigkeitssensoren sind für die Steuerung von Fertigungsprozessen unerlässlich, zum Beispiel bei der Herstellung von Bandmaterial, Bahnwaren oder Endlosmaterial wie in Stahlwerken, Walzwerken oder bei der Papierherstellung. Die Messdaten zur Prozessgeschwindigkeit in Echtzeit und der daraus abgeleiteten Produktlänge ermöglichen die Kontrolle sowie die Optimierung der Prozesse von Blechen und Endlosmaterial zum Gießen, Walzen und mehr. Polytec bietet mit laserbasierten Geschwindigkeitsmessgeräten eine berührungslose Methode für eine zuverlässige Prozesskontrolle – ohne Kontakt, ohne Schlupf und ohne Verschleiß. Erfahren Sie, wie ProSpeed® optische Geschwindigkeitssensoren Ihre Prozesssicherheit unterstützen!
Kontaktieren Sie unsere PolyXperts
Kontaktieren Sie unsere PolyXperts
Describe your case and request an onsite proof-of-concept!
We measure more precisely!
Industrielle Fertigungsprozesse für ProSpeed Geschwindigkeitssensoren

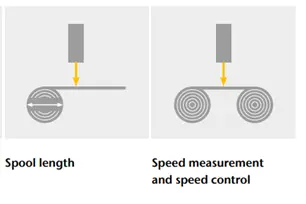

Geschwindigkeitsmessung
Die Erfassung der Prozessgeschwindigkeit ist Grundlage vieler Prozessschritte, wie z. B. bei der Ablängkontrolle, zur Geschwindigkeitssynchronisation, Messung der Differenzgeschwindigkeit und weiteren. Hier nutzen ProSpeed®-Geschwindigkeitssensoren den Laser-Doppler-Effekt zur zuverlässigen Geschwindigkeitsmessung, was Kontakt mit dem Messgut und Einfluss auf die Produktoberfläche vermeidet, keinen Schlupf oder Verschleiß aufweist, was wiederum zu erhöhter Genauigkeit in der Prozesssteuerung führt.

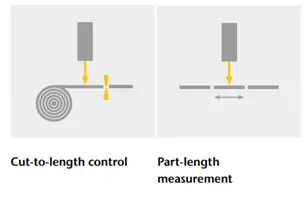

Längenbestimmung
Ob beim Gießen, Walzen, Ablägen von Stangen, Rohren, Coils, Blechen, der Plattenpositionierung in U- und O-Pressen für Rohre, der Materialverfolgung, dem Aufwickeln bis hin zur Positionserfassung und Elongation... Die Bestimmung von Geschwindigkeiten und Länge ist entscheidend für die Prozesssteuerung und Qualität. ProSpeed® laseroptische Sensoren haben sich hierfür weltweit in der Produktionslinie etabliert.

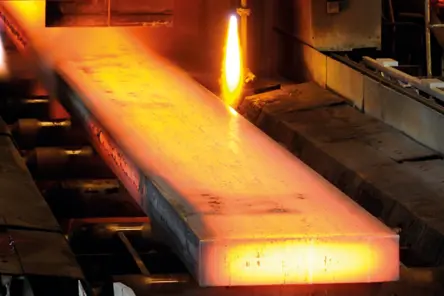

Sensoren fürs Ablängen, Gießen und Walzen
Polytec Geschwindigkeitsmessgeräte liefern digitale oder analoge Ausgänge genau wie beim klassischen Encoder und lassen sich daher nahtlos in jede Fertigungslinie integrieren. Laserbasierte Messgeräte zeigen eine außergewöhnliche Messleistung unter schwierigen Bedingungen, z. B. bei der Herstellung von glühenden Metallen und beim Materialhandling in feuchten, heißen oder staubigen Produktionsumgebungen. ProSpeed®-Messgeräte liefern ein stabiles und jederzeit zuverlässiges Messsignal für die Endlosproduktion und reduzieren die durch Schlupf oder Verschleiß verursachte Messunsicherheit.
Wo optische Sensoren zur Geschwindigkeitsmessung vorteilig sind

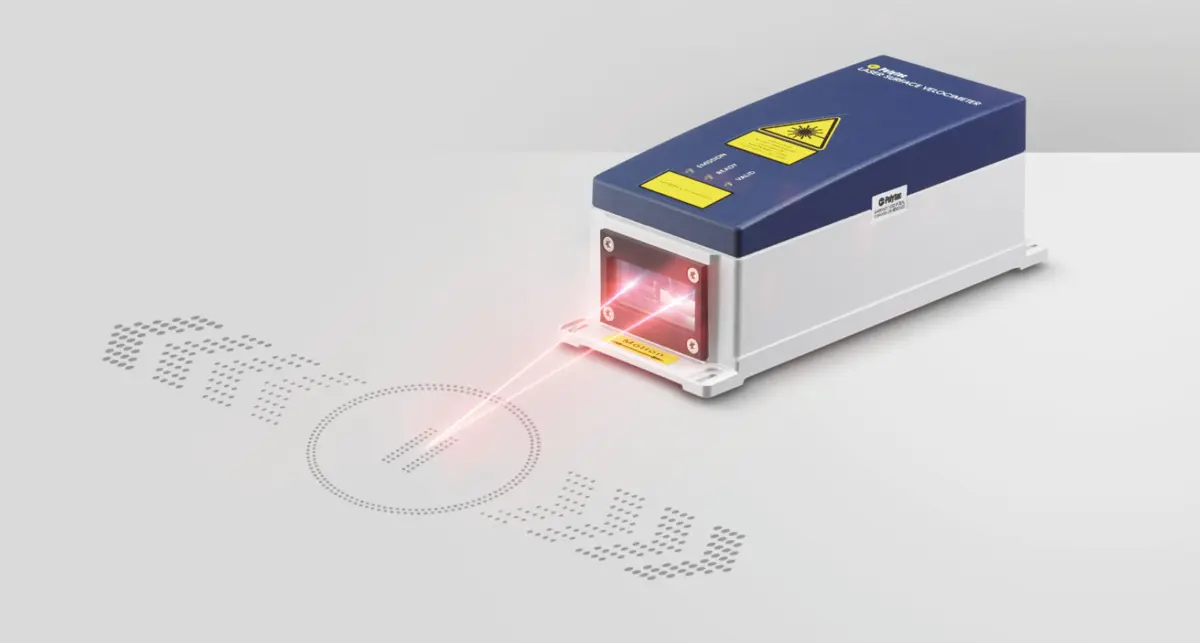

ProSpeed® Lasersensoren sind optische Hightech-Messgeräte für eine laserpräzise Inline-Messung und Prozesssteuerung – und eine Alternative zu klassischen taktilen Encodern oder Messrädern. Die kontaktlose Messmethode von ProSpeed® Sensoren vermeiden Rückwirkungen auf das Messgut und umgehen Messunsicherheiten bedingt durch Schlupf und Verschleiß. ProSpeed®-Sensoren sind speziell für den zuverlässigen Einsatz in rauen Produktionsumgebungen designt und eignen sich sowohl für heiße als auch für kalte Temperaturen (-20° bis 200°C).
Vorteile optischer Geschwindigkeitssensoren von Polytec
//- Geschwindigkeitssensor zur Inline-Messung von Vorwärts-, Rückwärtsbewegung und Stillstand
- Lasermessung ideal für heiße und schwierige Umgebungen: IP66 und IP67; zertifizierte mechanische Schock- und Schwingresistenz

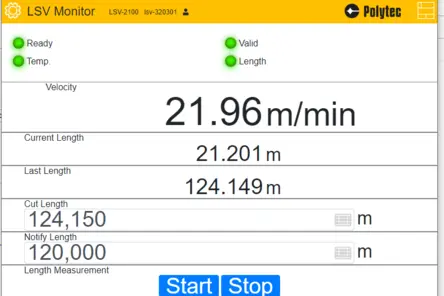

- Erweiterte Konnektivität mit Web-Interface, Ethernet und Feldbus-Schnittstellen
- Berührungsfreies Messprinzip vermeidet Schlupf und Abnutzung
- Hohe Flexibilität mit bis zu 3 m langen Arbeitsabständen
- Multi-User Zugang für 3x Ethernet + 1x seriell
- Herausragende Messfeldtiefe bis 200 mm für schwärmende Produkte
- 3 Jahre Sensorgarantie, Sensoraustausch und schneller, unkomplizierter Support
Zuverlässige Prozess-Messdaten durch optische Sensoren
Diese Messdaten zeigen die Prozessgeschwindigkeit im Kaltwalzen. Die Geschwindigkeits- oder Positionsänderungen des Blechs weisen Muster auf, die auf regelmäßige oder periodische Bewegungen, Schwankungen oder Unregelmäßigkeiten der gemessenen Parameter hinweisen. Basierend auf diesem Dateninput kann die SPS alle damit verbundenen Prozessschritte synchronisieren und harmonisieren und somit den Massenflussprozess regeln.
Beispielkalkulation und ROI einer 5-Strang Knüppelgießmaschine
Beispielkalkulation von ROI und Emissionen einer 5-Strang-Gießanlage mit optischen Längen- und Geschwindigkeitssensoren von Polytec
Messprinzip der Laser-Doppler-Geschwindigkeitssensoren
Die optischen Geschwindigkeitsmessgeräte ProSpeed® nutzen den Laser-Doppler-Effekt zur Auswertung des Laserlichts, das von einem bewegten Objekt zurückgestreut wird. Zwei sich überlagernde Laserstrahlen erzeugen ein Interferenzmuster aus hellen und dunklen Streifen. Bewegt sich diese Oberfläche von z. B. der Bahnware durch das Streifenmuster, ergibt sich aus dem zurückgestreuten Licht eine Frequenzmodulation. Diese wird vom Fotodetektor des Geschwindigkeitssensors erfasst und ist direkt proportional zur Prozessgeschwindigkeit oder Vorschubgeschwindigkeit.

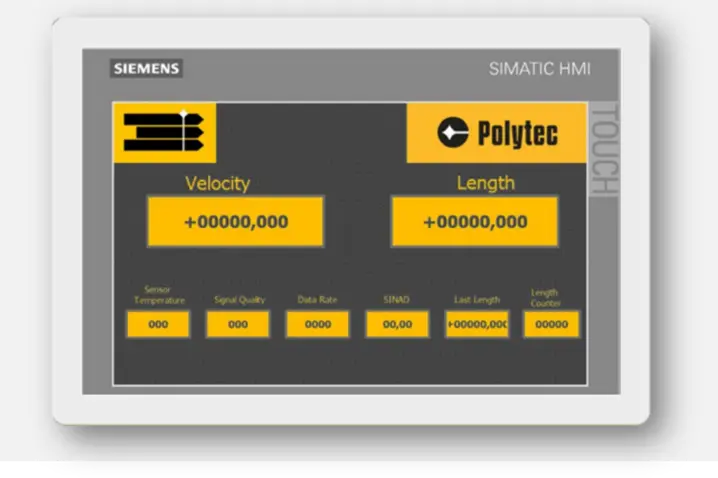

Prozessgeschwindigkeit und Automatisierung mit Profinet (Siemens PLC S7-300)
Die neueste Generation der ProSpeed®-Geschwindigkeitssensoren verfügt über ein robustes Design mit integrierter Optik und Elektronik. Die nun erweiterte Konnektivität ermöglicht eine nahtlose Integration in jede Produktionslinie. Diese Applikationsnote beschreibt die Schritt-für-Schritt Integration der ProSpeed® LSV PROFINET Schnittstelle am Beispiel der Siemens SPS S7-300 unter Verwendung der Projektierungssoftware TIA-Portal.
