Capteur de longueur et de vitesse optiques ProSpeed
Les capteurs de vitesse sont essentielles pour le contrôle des processus lors de la production de bandes, par exemple dans les aciéries ou la fabrication de papier. Connaître la vitesse exacte du processus et la longueur de bande dérivée permet d'optimiser tout processus de fabrication de matériaux en feuilles et sans fin, pour le moulage, le laminage, etc. Polytec propose une alternative de mesure sans contact des capteurs de vitesse à base de laser pour un contrôle fiable du processus. Découvrez comment les capteurs optiques ProSpeed® peuvent faire passer le contrôle de votre processus de production au niveau supérieur et testez-nous !
(hors frais de port)
Contactez nos experts
Contactez nos experts
Describe your case and request an onsite proof-of-concept!
We measure more precisely!
Procédés industriels typiques des contrôleurs de vitesse ProSpeed
Mesure de la vitesse

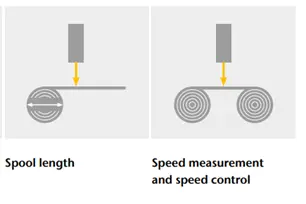

La mesure de la vitesse du processus est à la base de nombreuses étapes des processus de production, telles que le contrôle de la longueur de coupe, en fonction du processus de fabrication, parfois la synchronisation de la vitesse, ou la mesure de la vitesse différentielle, etc. Dans ces processus, les capteurs ProSpeed® utilisent l'effet Doppler du laser pour mesurer la vitesse avec précision, en évitant le contact du codeur avec la surface de la pièce et en évitant le glissement et l'usure, ce qui permet d'obtenir une précision et une fiabilité optimales dans le contrôle des processus.
Mesure de la longueur

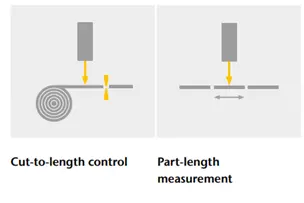

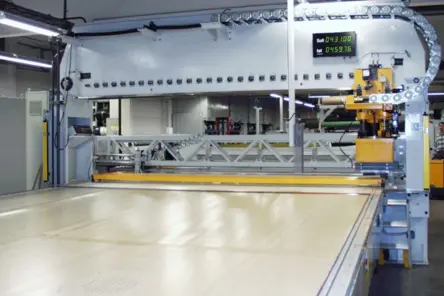

Que ce soit dans les processus de coulée, les laminoirs ou tout contrôle de coupe à longueur, la vérification de la longueur des produits coupés tels que les barres, les tubes, les bobines, les panneaux et les feuilles, le positionnement des plaques dans les presses en U et en O pour les tubes, le suivi du matériau pour les feuilles, l'enroulement du matériau en feuille jusqu'à la détection de position et l'allongement... Le nombre de vitesses et la distance parcourue sont essentiels pour le contrôle du processus. Les capteurs optiques laser ProSpeed® sont devenues des dispositifs établis pour le contrôle des lignes de production dans le monde entier.
Jauges pour la coupe à longueur, le moulage et le laminage

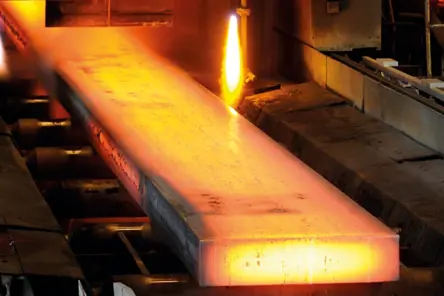

Fournissant des signaux électriques tout comme les codeurs classiques, les capteurs de vitesse Polytec s'intègrent parfaitement à toute ligne de production. Les capteurs basées sur le laser présentent des performances de mesure exceptionnelles dans des conditions difficiles, par exemple lorsqu'il s'agit de produire des métaux chauffés au rouge, de manipuler des matériaux dans des environnements de fabrication humides, chauds ou poussiéreux. Les capteurs ProSpeed® fournissent un signal de mesure stable et fiable à tout moment pour une production continue, réduisant l'incertitude de mesure causée par le glissement ou l'usure.
La supériorité des capteurs de vitesse optiques
Les capteurs de vitesse ProSpeed® sont des capteurs optiques de haute performance qui remplacent les dispositifs tactiles conventionnels de contrôle de la vitesse, tels que les codeurs, pour une mesure plus fiable de la vitesse en ligne dans le cadre du contrôle des processus. La mesure sans contact des capteurs de vitesse Prospeed® offre une performance de mesure supérieure en évitant le contact avec la surface mesurée et en éliminant les contre-temps tels que le glissement, l'usure et le gaspillage de matériel. Les capteurs de vitesse Prospeed® sont spécialement conçues pour fonctionner de manière fiable dans des environnements de production difficiles, à des températures aussi bien chaudes que froides (-20°... 200°C).
Avantages des capteurs de vitesse optiques
//- Le capteur de vitesse mesure de manière fiable les mouvements en ligne, en avant et en arrière, ainsi que l'arrêt.
- Technologie laser pour les environnements difficiles et chauds : IP66 et IP67 ; résistance certifiée aux chocs mécaniques et aux vibrations

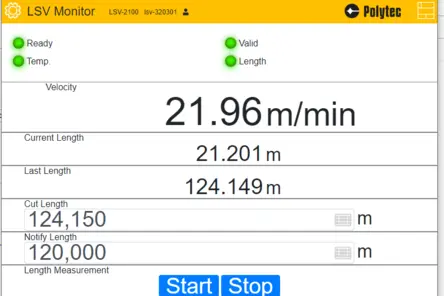

- Connectivité améliorée avec interface web, Ethernet et protocoles de bus de terrain
- Les capteurs de vitesse optiques évitent le contact, le glissement et l'usure.
- Grande flexibilité avec une distance de sécurité de 3 m
- Accès multi-utilisateurs : 3 via Ethernet + 1 série
- Profondeur de champ exceptionnelle jusqu'à 200 mm pour compenser les variations de distance
- 3 ans de garantie, pool d'échange de système, assistance rapide et sur site
Pourquoi les capteurs de vitesse optiques donnent-elles des données de processus plus fiables ?
L'image représente une visualisation des données de mesure capturées par un système de capteur de vitesse laser dans le processus industriel de laminage à froid. Les changements décrits dans la vitesse ou la position du matériau plat permettent de créer des modèles, indiquant des mouvements réguliers ou périodiques, des fluctuations ou des irrégularités dans le paramètre mesuré. Sur la base de ces données, l'automate programmable peut synchroniser et harmoniser toutes les étapes du processus et réguler le flux de masse.

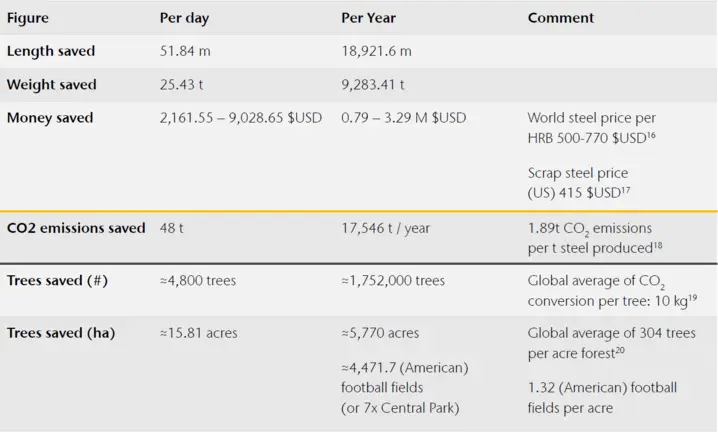

Exemple de calcul du coût et du retour sur investissement d'un capteur de vitesse sur une coulée à 5 brins

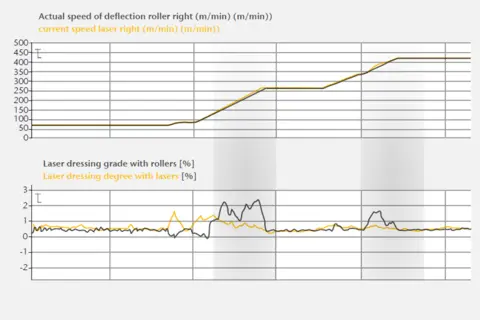

Données de mesure de la vitesse du processus d'un capteur de vitesse LSV-2100 VS roue codeuse classique dans un régulateur de débit massique ACG
Principe de base des vélocimètres laser-Doppler

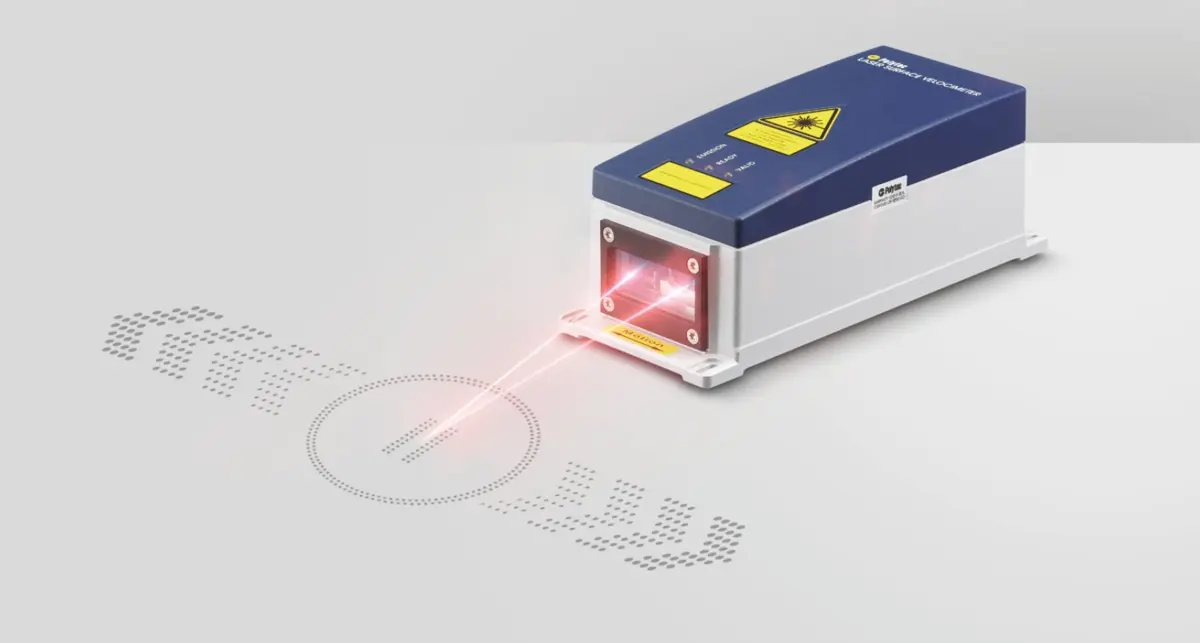

Les vélocimètres optiques ProSpeed® utilisent l'effet Doppler du laser pour évaluer la lumière laser rétrodiffusée d'un objet en mouvement. Deux faisceaux laser superposés génèrent une interférence de franges claires et sombres sur une surface contrôlée. Lorsque cette surface d'un matériau en feuille dans une ligne de fabrication se déplace à travers le motif de franges, l'intensité de la lumière rétrodiffusée se traduit par une fréquence modulée. Cette modulation de fréquence est mesurée par le récepteur photo du capteur de vitesse et est directement proportionnelle à la vitesse du processus ou à la vitesse de l'objet.

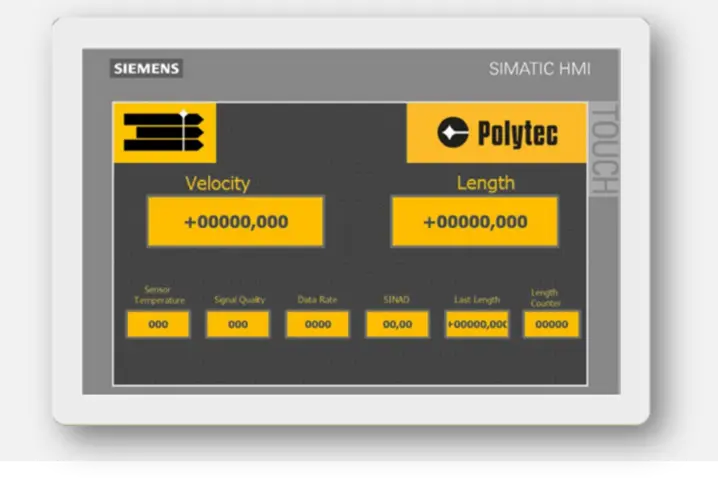

Capteur de vitesse pour l'automatisation des processus utilisant Profinet (Siemens PLC S7-300)
La dernière génération de capteurs ProSpeed® se présente sous une forme robuste avec une optique et une électronique intégrées tout-en-un. Le concept de connectivité améliorée permet une intégration aisée dans n'importe quelle ligne de production. Cette note d'application décrit l'intégration de l'interface PROFINET ProSpeed® LSV par exemple dans un automate Siemens S7-300 à l'aide du logiciel d'ingénierie de projet TIA-Portal.
