Das preisgünstigste 3D-Oberflächensystem für die Rauheitsmessung mit R- und S- Parametern
Unser Roughness Tester ist die Basisversion unserer Micro.View -Profilmessgeräte. Mit dieser vordefinierten Konfiguration können wir ein äußerst kostengünstiges Einstiegssysteme anbieten, welches zuverlässige 3D-Rauheits- und Texturanalysen durchführt bei höchster Präzision und Wiederholbarkeit. Für genaue Messungen von matten bis stark reflektierenden Oberflächen.
- ISO-konforme Rauheitsbewertung:
R-Parameter für Profillinien und S-Parameter für die Flächenbewertung - Kompaktes Tischgerät für R&D und QM
- Automatisierter XY-Tisch (optional)
- Upgrade-Garantie (falls zu einem späteren Zeitpunkt doch ein System mit mehr Funktionalität benötigt wird)
Vereinbaren Sie jetzt einen Termin mit einem unserer Experten
Ein robustes, hochwertiges Messgerät für den Einstieg in die optische Oberflächenmessung
Mit den Konfigurationen des Rauheitsmessgeräts „ Micro.View “ erfassen Sie klassische Rauheitsparameter („Linienparameter“) (Ra, Rz, ...), aber auch echte Flächendaten (Sa, Sq, ...) – schnell, berührungslos und wiederholgenau.
Und optische Profilometer bieten noch weitere Vorteile: Im Gegensatz zu Tastermessungen erfassen optische Oberflächenprofilometer die vollständige 3D-Topografie, und es besteht keine Gefahr, die Oberfläche der Probe zu beschädigen.
Viele herkömmliche optische Profilmessgeräte haben Schwierigkeiten mit stark reflektierenden, dunklen, kontrastarmen oder transparenten Materialien. Das „ Micro.View “ überwindet diese Herausforderung mithilfe der integrierten intelligenten Scan-Technologien „Correlogram“ und „ SST “, die mehrere Scans mit unterschiedlichen Aufnahmeeinstellungen ermöglichen. Dies ermöglicht zuverlässige Messungen selbst bei komplexen Materialien.
Das Ergebnis: präzise 3D-Daten für die Bewertung von Rauheit, Mikrostrukturen, Stufenhöhen und Ebenheit – selbst auf den anspruchsvollsten Oberflächen.
Dank jahrzehntelanger Erfahrung haben unsere Ingenieure die Phasen- und Hüllkurvenauswertung des Korrelogramms mit einem von Natur aus geringen Systemrauschen kombiniert. Dies führt zu einer vertikalen Auflösung im Subnanometerbereich und einer herausragenden Klarheit der 3D-Daten.
Dieses Maß an Präzision ermöglicht es Ingenieuren, enge Toleranzen zu überprüfen, die Produktion zu optimieren und langfristige Zuverlässigkeit sicherzustellen.
Wann sollte man von einem taktilen auf ein optisches Messgerät umsteigen?
Seit Jahrzehnten messen Tasterinstrumente auf effiziente Weise eine einzelne Linie, um die R-Profilparameter schnell zu überprüfen. Moderne optische Profilmessgeräte werten ganze Flächen aus, wie es von Kunden und modernen Normen wie ISO 25178 gefordert wird.
Wir beobachten, dass immer mehr Kunden dazu übergehen, die Oberflächeneigenschaften optisch zu messen. Die Hauptgründe für diesen Wandel sind:
- Messung empfindlicher oder weicher Oberflächen ohne Beschädigung
- Erfassung der gesamten Oberflächenstruktur anstelle einzelner Spuren
- Frühzeitigere und zuverlässigere Erkennung von Funktionsproblemen
- Zeitersparnis durch schnellere Flächenmessung
- Einhaltung neuerer Industriestandards
Das häufigste Gegenargument für optische System ist der hohe Preis. Genau darum bietet wir mit unserem "Roughness Tester" ein preisgünstige Micro.View Variante an.
Für wen ist das Rauheitsmessgerät gedacht?
- Qualitätskontrolllabore, die die neuesten Standards einhalten müssen
- Eine hochwertige Fertigung erfordert präzise Oberflächenbearbeitung und Prozesse
- Universitäten und Lehrlabore
- F&E-Abteilungen, die detaillierte Einblicke in Oberflächen benötigen
(z. B. Tribologie usw.)
Polytec Konfigurationen des "Roughness Tester"
Mit einem Messbereich von 100 mm in Z-Richtung und der kontinuierlichen Abtasttechnologie „ CST “ misst das Oberflächensystem komplexe Oberflächen mit einer Auflösung im Sub-Nanometerbereich. Diese praktische Tischausführung verfügt über integrierte Elektronik und lässt sich einfach in Betrieb nehmen und bedienen.
Der "Roughness Tester" wird in einer vordefinierten Konfiguration geliefert, um maximale Leistung zu einem optimierten Einstiegspreis zu bieten. Dabei bieten die Systeme alle Funktionen, die für typische Rauheitsmessungen erforderlich sind:
- Sensorkopf mit einer Auflösung im Sub-nm-Bereich und 5-fach-Objektivrevolver
- Kompakter Basisständer mit integrierter Schwingungsisolierung
- 10-fach-Objektiv (weitere Objektive optional erhältlich)
- Software für Rauheitsmessungen gemäß den internationalen Normen (ISO 25178, ISO 4287, ISO 4288, ISO 21920 und ASME B46.1)
Welche "Roughness Tester" Optionen gibt es?
Basisversion
Unser Basis-Rauheitsmessgerät ist das preisgünstigste Profiler-Modell für Standardkomponenten und einfache Rauheitsmessungen. Sein integrierter manueller Schwenk- und Neigetisch ermöglicht die Ausrichtung der Probe senkrecht zur optischen Achse.
Erweiterte Version
Bei mittelgroßen Proben und Bedarf an Automatisierung empfehlen wir diese Konfiguration. Sie verfügt über einen motorisierten 75-mm-XY-Positioniertisch mit manuellem Neigungs-/Kippmechanismus. Dies ermöglicht eine einfache und reproduzierbare Probenausrichtung, eröffnet Möglichkeiten zur Automatisierung und erweitert den Messbereich um True Stitching.
Spezifikation unserer kostenoptimierten Rauheitsmessgeräte
| Leistung bei der Oberflächentopografie | Vertikaler Messbereich (Positionierung und Messung) | 100 mm |
| Messrauschen | < 0,6 nm | |
| Wiederholgenauigkeit | < 0,2 nm | |
| Messung | Reflektivität der Probe | 0,05 bis 100 % |
| Messbereich 1 | 0,79 mm x 0,58 mm | |
| Maximaler Messbereich mit True Stitching 1 | 171mm² | |
| Messpunktabstand 1 | 0,59 µm | |
| Datenpunkte | 1.352.000 (effektive Pixel) | |
| Abtastpositionierung | Proben-Tischgröße | 140 mm x 140 mm |
| XY-Tisch | Basis: Keine Erweitert: 75 mm motorisierter Verfahrweg (x und y) | |
| Kipp-/Neigetisch | Manuell | |
| Software | Bewertungsparameter gemäß Industriestandards | ISO 25178, ISO 4287, ISO 13565, ISO 21920, ASME B46.1 |
| Automatisierungsfunktionen | Mess- und Auswertungsrezepte, „True Stitching “ (mit motorisiertem XY-Tisch) |
1 mit 10-fach-Objektiv
Downloads
Book a meeting to discuss your metrology demands with our metrology experts
Talk to our application experts about your requirements and explore the best options for your metrology task—from a first exchange of know-how to a free feasibility study or our rental options with PolyRent.
Wenn mehr Features benötigt werden:

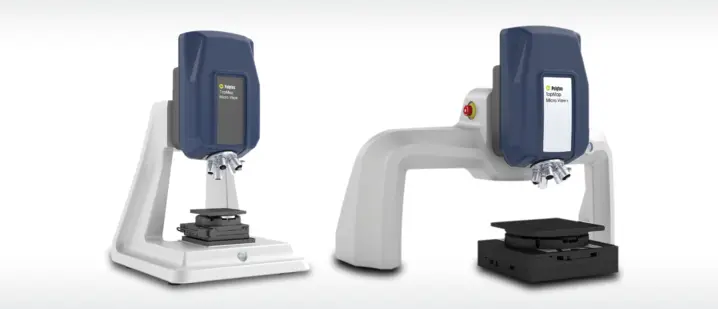

Falls Sie mehr Funktionen und Möglichkeiten benötigen, ist der „ Micro.View+ “ eine hervorragende Wahl:
- Größere und vollständig motorisierte Probentische
- Messung hoher Proben (bis zu 370 mm)
- Motorisierter Objektivrevolver
- Regelkreisbetrieb mit Focus Tracker
- Color View für verbesserte Visualisierung und Fehlererkennung
- Inline-Integration des Sensorkopfes
Werfen Sie einen Blick auf unsere Produktfamilie „Micro.View “ mit modularen Konfigurationsoptionen und fortschrittlichen Automatisierungsfunktionen. Wenn Sie sich unsicher sind, nutzen Sie unsere Möglichkeiten, um mit unseren Experten zu sprechen, eine kostenlose Machbarkeitsstudie zu starten oder ein System über PolyRent zu mieten.
