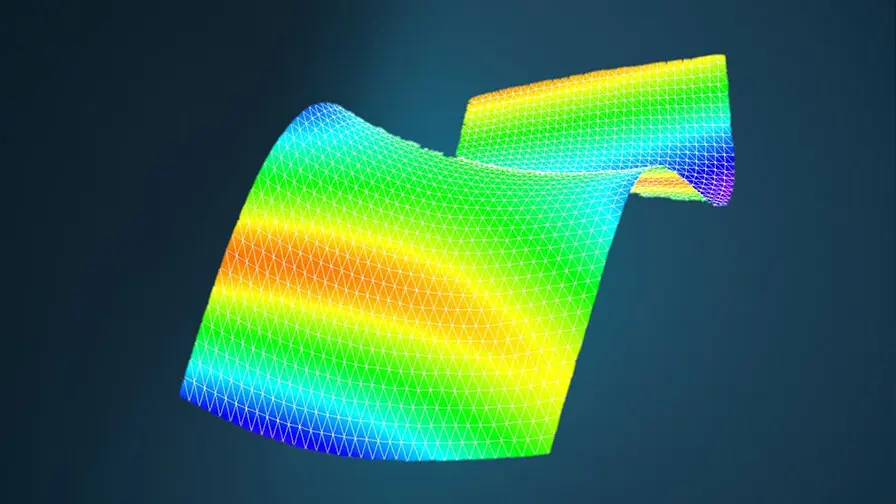

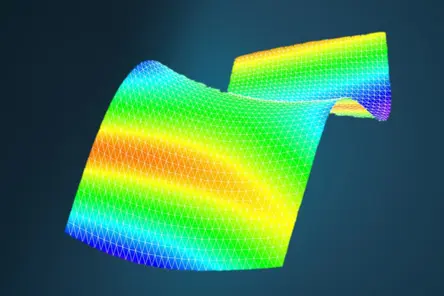

Dynamische Spannungs- und Dehnungsverteilung optisch messen
Um die Betriebsfestigkeit von Komponenten zu erhöhen, muss die Ursache von dynamischen Spannungs- und Dehnungseffekten bekannt sein. Hier können numerische Simulationen auf Basis von Finite-Elemente-(FE-)Modellen helfen, die allerdings mittels realer Messgrößen validiert werden müssen. Polytecs 3D Scanning Vibrometer mit StrainProcessor sind die berührungslose Alternative, wenn es um räumlich hoch aufgelöste Messungen an kritischen Bauteilen geht.

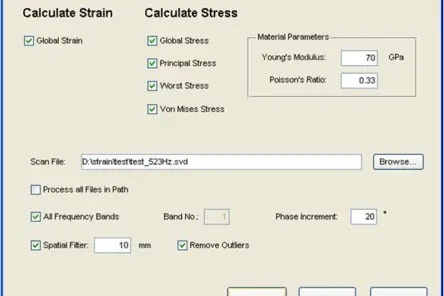

Mit dem Paket bestehend aus Strain Prozessor und dem flächenhaft messenden VibroScan QTec Xtra 3D Scanning Vibrometer steht Ihnen eine berührungsfreie, optische Lösung zum Finite Element Modell-Update und damit zum Vergleich von berechneten und gemessenen Dehnungswerten zur Verfügung.

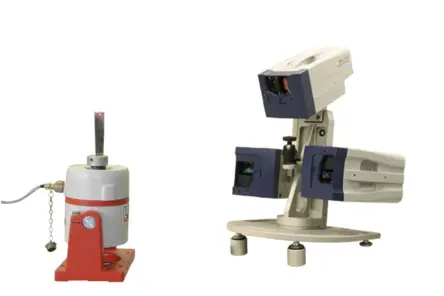

Die Laser des Scanning Vibrometer messen dabei hochgenau die Verschiebungen an vordefinierten Punkten eines Messgitters, woraus sich die Dehnungswerte ermitteln lassen. Das Verfahren ersetzt so Dehnmessstreifen (DMS) und ermöglicht eine mehr als hundertfach höhere räumliche Auflösung. Dabei bleibt der Aufwand für den Testaufbau unabhängig von der Zahl der "virtuellen" DMS. Die Ergebnisse sind sehr gut reproduzierbar, besonders auch, weil jegliche Massenbelegung und Dämpfung des Testobjekts vermieden wird.
Kontaktieren Sie unsere PolyXperts
Kontaktieren Sie unsere PolyXperts
Sprechen Sie uns an! Wir finden die beste Lösung für Ihre Anforderungen.
Highlights
//- Berührungslose Dehnungsmessung für unbeinflusste Ergebnisse
- Schneller Messaufbau und schnelle Ergebnisse
- Keine Massebelegung, keine zusätzliche Dämpfung
- Räumlich hochaufgelöste Dehnungsmessung ohne zusätzliche Instrumentierungskosten
- Variables Messfeld für verschiedene Objektgrößen
- Messgitter direkt aus dem FEM-Netz ableitbar

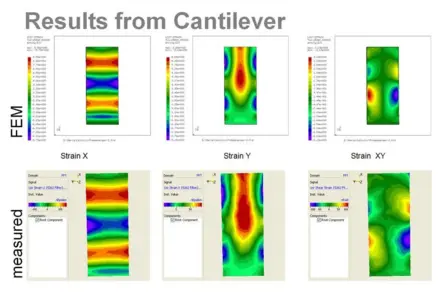

- Ergebnisse können direkt visuell und numerisch für den Modellabgeleich verwendet werden
