Berührungsfreie und vollflächige Schwingungsmessung
Mit PSV Polytec Scanning Vibrometer lösen Sie Ihre Schwingungsmessaufgaben in der Forschung und Produktentwicklung zuverlässig und präzise. Die detektierten Schwingformen und Eigenmoden helfen Ihnen bei NVH, akustischen und strukturdynamischen Fragestellungen, Ultraschallanalysen, FEM-Validierung bis hin zu zerstörungsfreiem Prüfen.
Highlights
- Vollflächige, berührungslose Schwingungsmessung mit FEM-vergleichbarer räumlicher Auflösung
- Messung an feinsten Strukturen durch kleinsten Messpunkt
- Messung auch durch Wasser und andere transparente Medien
- Als kompakte Notebookvariante oder Racksystem mit Arbeitsplatz
- Offene Datenschnittstelle für eigene Anwendungen
- Ausbaubar zu 3D-Messsystem
- Vielseitiges Zubehör und Software-Optionen
Laservibrometer erfassen selbst die kleinsten Details
Charakterisieren Sie kleine und empfindliche Strukturen berührungs- und rückwirkungsfrei. Analysieren Sie Schwingung, Akustik und Dynamik. Untersuchen Sie biomedizinische Prüflinge, Elektronik und Mikrostrukturen wie MEMS mit Laserlicht, ohne Massenbeladung von DC bis in den GHz-Bereich. Laservibrometer konzentrieren sich auf die kleinen Details und erfassen Schwingformen zur Modellvalidierung. Sie ermitteln den Frequenzgang sowie Resonanzfrequenz, Impulsantwort und die Dämpfungseigenschaften. Egal wie groß oder klein - Polytec-Vibrometer messen es!
Scanning Vibrometer passen sich der Messaufgabe an
Ganz gleich, welche Messaufgabe Sie bewältigen wollen: scannende Laser-Doppler Vibrometer von Polytec wachsen mit Ihren Anforderungen: für Frequenzen von DC bis 25 MHz, Schwinggeschwindigkeiten von 0,01 µm/s bis 30 m/s für Prüflinge von mikro bis makro. Der präzise Helium-Neon-Laser (HeNe) eignet sich mit seinem kleinen Laser-Messfleck für Messungen auf feinsten Strukturen und misst sogar in und durch Wasser und andere transparente Medien. Für anspruchsvolle Messungen an technischen Oberflächen, an dunklen, biologischen, bewegten oder rotierenden Prüflingen steht auch die patentierte QTec-Technologie im neuen PSV QTec Scanning Vibrometer zur Verfügung.
Wählen Sie zwischen einem vollständigen Arbeitsplatz als solide Rack-Variante oder einer tragbaren, kompakten Notebook-Version. Wann immer Ihre Anforderungen wachsen, profitieren Sie von Upgrades und zusätzlichen Optionen oder erweitern Sie das PSV-500 zu einem vollständigen 3D-Scanning Vibrometer.
Schwingformanalyse in 5 einfachen Schritten mit dem PSV Polytec Scanning Vibrometer (EN)
Zubehör
Optisches Zubehör
PSV-G-500 Abstandssensor
Integrierter laserbasierter Abstandssensor zur Erfassung der Geometrie des Messobjekts.
PSV-A-440 Optischer Derotator
Für phasensynchronisierte Messungen an rotierenden Objekten mit Drehgeschwindigkeiten von bis zu 24.000 rpm.
PSV-A-410 Koaxial-Einheit
Für Messungen mit geringem Arbeitsabstand, besonders an kleinen Teilen. Beinhaltet einen Satz Nahbereichslinsen für die Videokamera. Für kleine, spiegelnde Objekte sind zusätzlich PSV-A-CL-xxx Mikro-Scanlinsen verfügbar.
PSV-A-CL-xxx Mikro-Scanlinsen
Optimierter Strahlengang für Messung kleiner Bauteile und auf spiegelnden Oberflächen. Benötigt PSV-A-410 Koaxial-Einheit.
PSV-A-HNeBF Helium-Neon Blockfilter
Notchfilter zur Verbesserung der Laserspotsichtbarkeit für Messungen an stark glänzenden Oberflächen und kleinen Bauteilen.
PSV-A-RLight Ringlicht
Faseroptisches Ringlicht zur Beleuchtung kleiner Messobjekte. Benötigt PSV-A-410.
PSV-A-526 Frontfenster
Schützt die Scaneinheit vor Staub, Wind und akustischer Anregung bei hohen dB-Werten.
A-MIR-xxxx Spiegelsätze
Polytec's Spiegelsätze enthalten Spiegel unterschiedlicher Größe, die das Einrichten Ihres Messaufbaus erleichtern.
Stative, Teststände, Verstelleinheiten
VIB-A-T02 Stativ mit Schwenk/Neige-Kopf

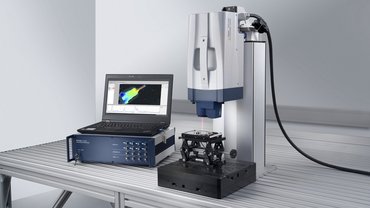

PSV-A-T18 Vertikaler Teststand
Motorisierte Positionierung des PSV-Scankopfs für kleine Messobjekte.
Weiteres Zubehör
PSV-A-013 Systemrollschrank
Ergonomischer mobiler Arbeitsplatz mit Raum für alle Systemteile samt Zubehör.
Externe Scannersteuerung
Erlaubt eine zusätzliche Bedienung der Scanning-Spiegel durch externe Spannungssignale.
VIB-A-HEAD Kopfhörer
Kopfhörer zum Hören des Vibrometer-Signals mit Limiter zur Pegelbegrenzung.
PSV-A-430 Akustische Gate-Einheit
Aktiviert die Messung bei einer vorgegebenen Schallschwelle. Für ereignisgesteuerte Messungen, beispielsweise dem Bremsenquietschen.
Skalierbarer Automatischer Modalhammer SAM
Reproduzierbare Anregung des Messobjektes für die Experimentelle Modalanalyse. Doppelschlagsfrei und Aufgabenspezifisch parametrierbar.
A-RET-xxxx Retroreflektierende Materialien
Auswahl an Sprays, Klebeband, Folie und Mikro-Glasperlen zur Verbesserung Signalqualität bei Messungen auf schwierigen Messoberflächen.
