Vollflächig und berührungslos Schwingungen in 3D messen für Modaltests und FE Modellvallidierung

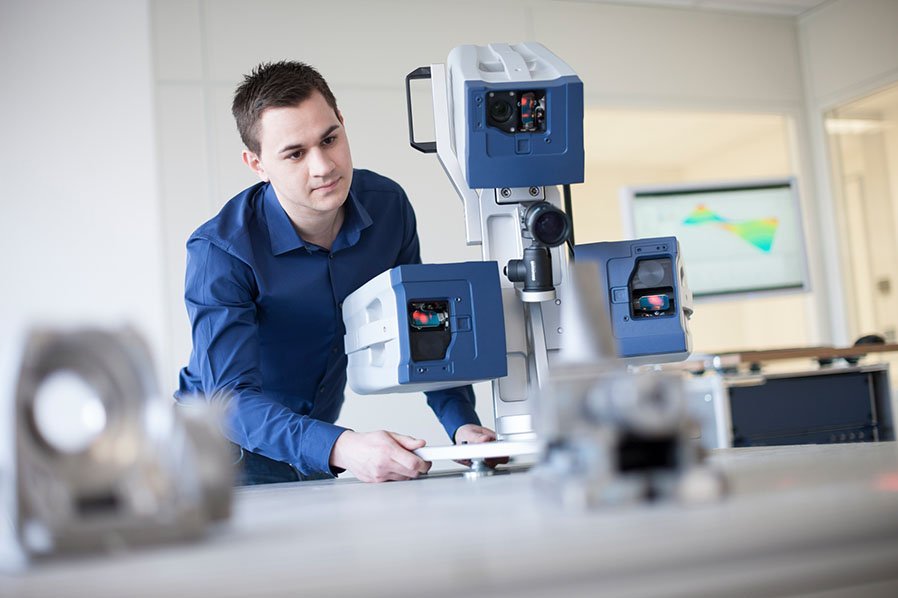

PSV-500-3D Polytec Scanning Vibrometer (PSV-3D) messen Schwingungen vollflächig und optisch, also berührungsfrei und lösen somit Ihre Schwingungsmessaufgaben in der Forschung und Produktentwicklung zuverlässig und mit Lasepräzision. Die detektierten Schwingformen, Betriebsschwingformen und Eigenmoden helfen Ingenieuren bei der Untersuchung von NVH (noise, vibration, harshness) sowie akustischen und strukturdynamischen Messaufgaben, aber auch Schwingungsanalysen im Ultraschallbereich, bei der FEM-Validierung bis hin zu zerstörungsfreiem Prüfen von Leichtbaukomponenten.
Das PSV-500-3D misst flächenhaft und kann z.B. das Übersprechen zwischen Sensorelementen detektieren, die Ausbreitung von Oberflächenwellen in der zerstörungsfreien Werkstoffprüfung visualisieren (Lambwellentests) oder hilft bei der Entwicklung von Faserverbundmaterialien. PSV-500-3D liefern Messdaten im Zeit- und Frequenzbereich und klare, aussagekräftige Bilder und Animationen (animierte Betriebsschwingformen).
Highlights
- Vollflächige, berührungslose Schwingungsmessung mit FEM-vergleichbarer räumlicher Auflösung
- Messung an feinsten Stukturen durch kleinsten Messpunkt
- Messung auch durch Wasser und andere transparente Medien
Bildverarbeitungsunterstützung für schnelles Setup
- Professionelle Schnittstellen zu CAE für Modellvalidierung
- Geometrieverarbeitung für aussagekräftigte Ergebnisse
- Modalanalyse mit MIMO-Anregung und 8 Eingangskanälen
- Offene Datenschnittstelle, vielseitige Software-Optionen und Zubehör für eigene Anwendungen

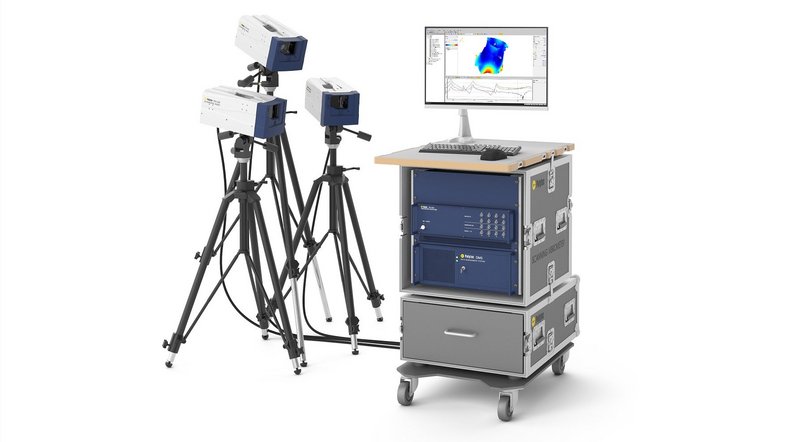

- Als kompakte Notebookvariante oder Racksystem mit Arbeitsplatz
- Ausbaubar zu vollautomatisierter RoboVib® Structural Test Station

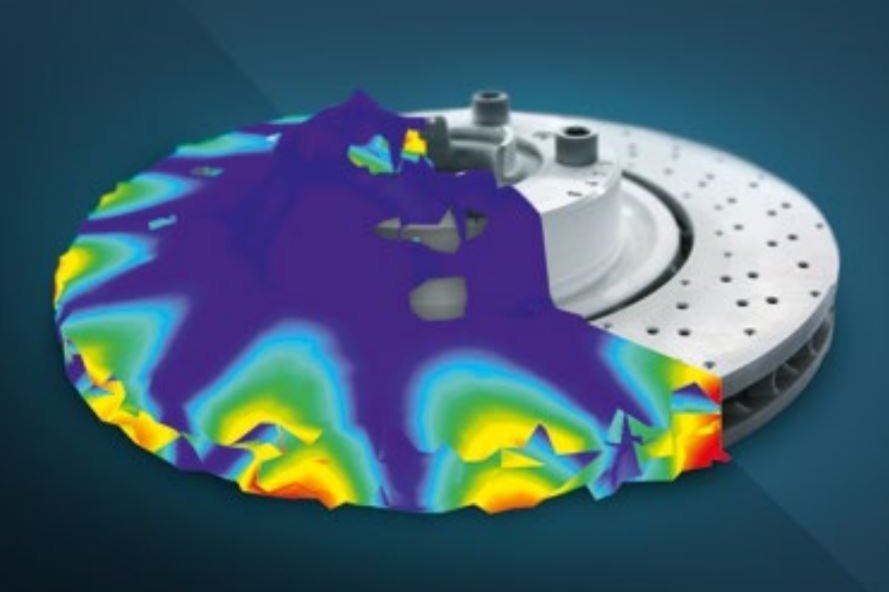

Betriebsschwingformen zur Analyse und Validierung
PSV-500-3D messen In-Plane Bewegungen und Out-of-Plane Bewegungen gleichzeitig und erlauben somit aussagekräftige Betriebsschwingformanalysen und die Validierung von Finite-Elemente-Simulationsmodellen (FEM). PSV-500-3D decken dabei einen weiten Frequenzbereich ab - von DC bis 25 MHz und erfassen selbst Schwinggeschwindigkeiten ab 0,01 µm/s bis zu 30 m/s. Der präzise Helium-Neon-Laser (HeNe) eignet sich mit seinem kleinen Laser-Messfleck für Messungen auf feinsten Strukturen und misst sogar in und durch Wasser und andere transparente Medien. Für anspruchsvolle Messungen an technischen Oberflächen, an dunklen, biologischen, bewegten oder rotierenden Prüflingen steht auch die patentierte QTec-Technologie im neuen PSV QTec Scanning Vibrometer zur Verfügung.
Steigen Ihre Anforderungen, können Sie das 3D Scanning Vibrometer einfach nachrüsten oder zur vollautomatisierten RoboVib® Messstation erweitern.
Automatischer 3D-Abgleich
Dank neuer Bildverarbeitungstechniken sind die berührungslosen PSV-3D Scanning Vibrometer so einfach zu bedienen wie jeder handliche Einpunkt-Laserschwingungssensor, bei minimalem Schulungsbedarf. Für stets verlässliche Messdaten, insbesondere bei Hochfrequenztests wie an medizinischen Geräten oder bei Spannungs- und Dehnungsmessungen ist ein automatisches Ausrichten der drei überlagerten Laser essentiell. Der "3D Alignment Scan" nutzt schnelle Bildverarbeitung, um µm-Präzision in allen Positionen X, Y und Z sicherzustellen und ermöglicht damit schnellere und einfachere Testaufbauten und immer zuverlässige Messergebnisse.
Zubehör
Optisches Zubehör
PSV-G-500 Abstandssensor
Integrierter laserbasierter Abstandssensor zur Erfassung der Geometrie des Messobjekts.
PSV-A-HNeBF Helium-Neon Blockfilter
Notchfilter zur Verbesserung der Laserspotsichtbarkeit für Messungen an stark glänzenden Oberflächen und kleinen Bauteilen.
PSV-A-526 Frontfenster
Schützt die Scaneinheit vor Staub, Wind und akustischer Anregung bei hohen dB-Werten.
A-MIR-xxxx Spiegelsätze
Polytec's Spiegelsätze enthalten Spiegel unterschiedlicher Größe, die das Einrichten Ihres Messaufbaus erleichtern.
Stative, Teststände, Verstelleinheiten
VIB-A-T02 Stativ mit Schwenk/Neige-Kopf
PSV-A-T34 Tischstativ
Stabile Halterung für 3 PSV-Scanköpfe optimiert für In-Plane Messungen an kleinen Objekten.
PSV-A-T35 Tischstativ
Stabile Halterung für 3 PSV-Scanköpfe optimiert für enge Konfigurationen und Out-Of-Plane Messungen an kleinen Objekten.
PSV-A-T51 Motorisiertes 3D-Stativ
Komfortable motorisierte Halterung für 3 PSV-Scanköpfe.
Weiteres Zubehör
Externe Scannersteuerung
Erlaubt eine zusätzliche Bedienung der Scanning-Spiegel durch externe Spannungssignale.
PSV-A-430 Akustische Gate-Einheit
Aktiviert die Messung bei einer vorgegebenen Schallschwelle. Für ereignisgesteuerte Messungen, beispielsweise dem Bremsenquietschen.

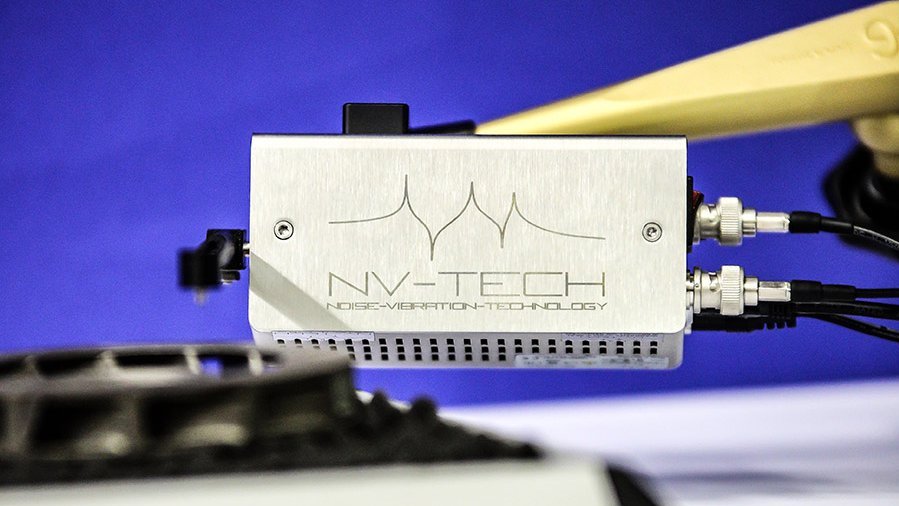

Skalierbarer Automatischer Modalhammer SAM
Reproduzierbare Anregung des Messobjektes für die Experimentelle Modalanalyse. Doppelschlagsfrei und Aufgabenspezifisch parametrierbar.
A-RET-xxxx Retroreflektierende Materialien
Auswahl an Sprays, Klebeband, Folie und Mikro-Glasperlen zur Verbesserung Signalqualität bei Messungen auf schwierigen Messoberflächen.
Verwandte Produkte
PolyWave
PolyWave – das skalierbare Softwarepaket zur umfangreichen Schwinungsanalyse ist optimiert für die nahtlose Verarbeitung von Schwingungsmessdaten, die mit Polytec Laser-Doppler-Vibrometern erzeugt wurden.
SAM Skalierbarer Automatischer Modalhammer
Die Wiederholbarkeit der Anregung macht den SAM Skalierbaren Automatischen Modalhammer zum perfekten Partner für die experimentelle Modalanalyse mittels sequenziell messender PSV Scanning Vibrometer von Polytec.
PSV-500 Scanning Vibrometer
Das PSV-500 misst Schwingungen berührungslos und flächenhaft. Der sichtbare HeNe Laser bietet ein herausragendes Signal-Rausch-Verhältnis bei gut reflektierenden Oberflächen und eignet sich ideal für filigrane Prüflinge sowie für Tests im Wasser. Als flexible und erweiterbare Plattform meistert es schnell und effizient selbst anspruchsvolle Schwingungsmessaufgaben von DC bis 25 MHz. Mit dem scannenden Laser-Doppler Vibrometer erfassen und visualisieren Sie Betriebsschwingformen und Eigenmoden auf elegante und hochpräzise Weise. Setzen Sie anwendungsspezifisches Zubehör ein oder erweitern Sie es zu einem 3D-Messsystem.
PSV QTec Scanning Vibrometer
Polytec QTec Scanning Vibrometer sind der Perspektivwechsel der vollflächigen Schwingungsmessung! Die patentierte QTec® Mehrkanal-Interferometrie basierend auf infrarotem (SWIR) Laser zeichnet sich durch höchste optische Empfindlichkeit aus, um hochgenaue Messungen selbst auf anspruchsvollen technischen Oberflächen zu garantieren – von DC bis 25 MHz. PSV QTec reduzieren Messzeiten signifikant - insbesondere bei dunklen, biologischen, rotierenden oder bewegten Messobjekten und bestimmen Schwingformen und Eigenfrequenzen für NVH, Akustik-, Strukturdynamik-, Ultraschalluntersuchungen, FEM-Validierung und NDT.
RoboVib

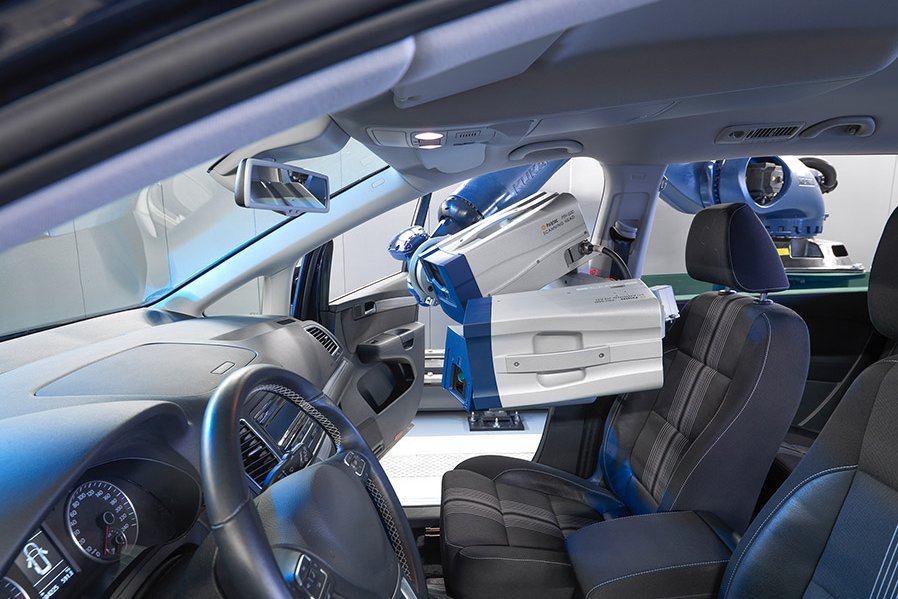

Durch die Kombination eines 3D-Scanning Vibrometers mit einem Industrieroboter bietet Ihnen RoboVib® eine automatisierte Messstation für die Messung von komplexen Komponenten bis hin zu gesamten Fahrzeugkarosserien. Reduzieren Sie Zeitaufwand und Fehlerquellen speziell in der experimentellen Modalanalyse. So können Sie zum Beispiel eine komplette Fahrzeugkarosserie in 1-2 Tagen oder über Nacht vollständig testen, während mit konventionellen Methoden allein die Messvorbereitung häufig Wochen in Anspruch nehmen würde.
Auftragsmessung und Mieten
Unsere Dienstleistungen für Messaufgaben decken viele Bereiche ab und können in unseren Messlaboren oder beim Kunden vor Ort erfolgen. Sprechen Sie unsere PolyXperts an, um bedarfsgerecht von der neuesten laser-optischen Messtechnik zu profitieren. Unsere erfahrenen Applikationsingenieure messen und unterstützen Sie gerne in jeder Projekt- und Entwicklungsphase. Für umfangreiche Schwingungsanalysen steht Ihnen die RoboVib Structural Test Station zur Verfügung.
PSV Software
Die PSV Software ist das Herz jedes flächenhaft messenden Schwingungsmesssystems von Polytec. Das Software-Paket dient der schnellen und einfachen Erfassung, Darstellung sowie Bearbeitung von Schwingungsmessdaten mit sämtlichen PSV Scanning Vibrometern, der MSA Micro System Analyzer Serie für Mikrostrukturen sowie der automatisierten Messstation RoboVib®.
