Berührungsfrei messen in der Rohrproduktion

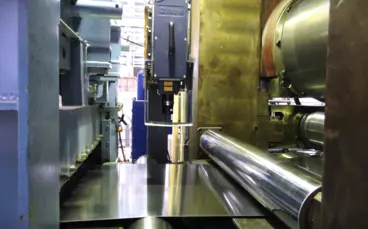

Optische Sensoren von Polytec sind weltweit in vielen Stahlwerken und in der Rohrproduktion im Einsatz – zur Messung der Rohrvorschubgeschwindigkeit, zur Positionsverfolgung oder zerstörungsfreien Prüfung (ZfP), zur präzisen Schnittlängensteuerung und allgemein zur berührungslosen Längen- und Geschwindigkeitsmessung an Lang- Flach- oder Rundmetallen. LSV Laser Surface Velocimeter überwachen Länge und Material insbesondere an längsgeschweißten Rohren und erfassen zuverlässig die Rotationsgeschwindigkeit von nahtlosen Rohren. Vermeiden Sie Prozessunsicherheiten und zusätzliche Kosten durch alternative Messverfahren, die Unsicherheiten aufgrund von Schlupf, Verschleiß oder gar Beeinträchtigung des Messguts mit sich bringen.
Warum optisch messen im Rohrprozess?
ProSpeed® LSV (kurz für Laser Surface Velocimeter) sind die ideale weil berührungslose Sensorlösung für die Rohrproduktion, überall, wo eine präzise Geschwindigkeits- und Längeninformation in Echtzeit unerlässlich ist. Der Einsatz der optischen Messtechnik führt in der Rohrproduktion zu Kostenreduzierung durch optimierte Prozessqualität bzw. verminderten Materialausschuss.
Die ProSpeed® Sensoren stellen eine verlässliche Alternative für konventionelle Drehgeber oder Tachometer in der Rohrproduktion dar. Einsparungen durch geringere Ausfallzeiten und Wartungsarbeiten sowie eine höhere Produktkonsistenz sorgen für einen hervorragenden Wirtschaftlichkeit.
Jetzt auf Laserpräzision mit ProSpeed® Sensoren setzen
Messaufgaben und Anwendungen im Rohrprozess
LSV-Lasersensoren finden Einsatz an vielen Prozessschritten in der Rohrproduktion, bei Lang- oder Flachmaterial:
Messen der Coil-Länge; Monitoring und Synchronisieren der Vorschubgeschwindigkeit im Umformbereich
Rohrgeschwindigkeit beim Schweißen
Exakte Schnittlängensteuerung beim Ablängen reduziert Verschnitt und optimiert den Ertrag
Rohrgeschwindigkeit bei der Wärmebehandlung von Rohren
Positionsverfolgung und Schopfscherensteuerung im Streckreduzierwalzwerk
Längenverifizierung des Endproduktes.
Defektverfolgung bei der zerstörungsfreien Prüfung (ZfP)
Wo und wie messen Sie bislang in Ihrem Prozess?
Kontaktieren Sie unsere PolyXperts.
Video: Laserpräzise Prozesskontrolle durch Doppler-Effekt
ProSpeed® Laser Velocimeter als Alternative klassischer Encoder nutzen den Doppler-Effekt, um das von einem bewegten Objekt zurück gestreute Licht auszuwerten. Zwei Laserstrahlen, die sich auf der Oberfläche überlagern, erzeugen ein Interferenzmuster aus hellen und dunklen Streifen. Wenn die Oberfläche sich durch das Streifenmuster bewegt, wird die Intensität des zurück gestreuten Lichts moduliert. Diese Modulationsfrequenz wird vom Fotodetektor des Sensors erfasst und ist direkt proportional zur Geschwindigkeit.
ZfP / Zerstörungsfreie Rohrprüfung
Bei der zerstörungsfreien Prüfung (ZfP) wird das Rohr üblicherweise einer 100%-Kontrolle unterzogen, z. B. hinsichtlich metallurgischer Eigenschaften oder der Länge. Die Sonde für diese Rohrinspektion ist stationär, d. h. das Rohr wird sowohl vorwärts geschoben als auch in sich gedreht auf einer spiralförmigen Bahn. Jeder Defekt muss hinsichtlich seiner eineindeutigen Längs- und Rotationsposition dokumentiert werden. Hier kommt die berührungslose LSV-Lasersensorik ins Spiel: Weil sie unempfindlich gegenüber vertikaler Bewegungen sind, liefern Polytec Lasersensoren zuverlässige Positionsdaten für solche ZfP-Aufbauten. Ein Sensor überwacht den Längsverlauf, während ein zweiter die Rotation mitverfolgt. Das speziell entwickelte Zubehör für solche anspruchsvollen Mess- und Prüfaufgaben ermöglicht eine zuverlässige Dokumentation bei beispielsweise elektromagnetischen Prüfungen (E.M.I.) und der Magnetpulverprüfung (MPI).
Sensor einbinden unter PROFINET oder Ethernet/IP
Die neueste Generation der ProSpeed® LSV-Sensoren verfügt über ein robustes, kompaktes Design mit integrierter Optik und leistungsstarker Elektronik, um eine schnelle und stabile Signalübermittlung für die Prozesssteuerung in Echtzeit zu gewährleisten. Die erweiterte Konnektivität ermöglicht eine reibungslose Sensorintegration in jede Produktionslinie. Mit ausgewähltem Zubehör wie Strahlumlenkung, Freiblasvorrichtung oder Thermoschutzgehäuse sowie persönlicher Unterstützung unserer PolyXperts schafft Polytec anwendungsspezifische Sensorlösungen für Rohranwendungen.
Weitere Informationen zur Sensorintegration finden Sie in den Schritt-für-Schritt-Anleitungen zur einfachen Integration von ProSpeed®-Laserencodern mit PROFINET oder EtherNet/IP. Schauen Sie sich die Sensorspezifikationen an, melden Sie sich an oder kontaktieren Sie uns einfach!
