Medición sin contacto en la producción de tubos
Polytec Los sensores ópticos se utilizan ampliamente en la producción de tubos, para medir la velocidad de los tubos y tuberías, para el seguimiento de la posición o los ensayos no destructivos (NDT), para el control preciso del corte a longitud por láser y, en general, para la medición sin contacto de la longitud y la velocidad. Los LSV (abreviatura de « Laser Surface Velocimeter ») supervisan la longitud y el material en tuberías soldadas longitudinalmente y también miden de forma fiable la velocidad de rotación de las tuberías sin costura. Evita la incertidumbre en el proceso y los costes adicionales que conllevan las técnicas de medición por contacto, debidos al deslizamiento, el desgaste, los daños en el producto o el aumento de las necesidades de mantenimiento.
¿Por qué utilizar sensores ópticos para el control de proceso en tubos y conductos?
ProSpeed® Los LSV (abreviatura de « Laser Surface Velocimeters») son la solución de sensor ideal sin contacto para la producción de tubos y conductos, siempre que sea decisivo disponer de datos precisos y en tiempo real sobre la velocidad y la longitud. El uso de sensores ópticos en la producción de tubos permite reducir los costes gracias a la disminución de los residuos de material y a la optimización de la calidad del proceso.
ProSpeed® Los sensores ópticos se integran fácilmente, sustituyendo a los Encoders o tacómetros menos precisos y menos fiables utilizados en la Producción de tubos y conductos. Los Sas, que se traducen en una reducción del tiempo de inactividad y del mantenimiento, así como en una mayor uniformidad del producto, proporcionan un excelente retorno de la inversión en los sensores ópticos de Polytec.
Aprovecha las ventajas de la medición óptica con los sensores ópticos de ProSpeed®
Aplicaciones de los sensores ópticos en los procesos de fabricación de tubos de acero
Existen numerosas aplicaciones de medición para los sensores láser LSV de Polytec en la producción de tubos de acero (inoxidable) y tubos similares:
Control y sincronización de la velocidad de avance de la bobina en la sección de conformado

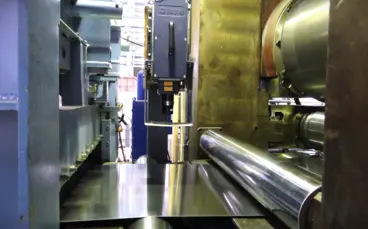

Medición de la velocidad de la tubería durante la soldadura
Un control superior de corte a longitud reduce directamente los residuos y optimiza el rendimiento
Permite un control preciso de la velocidad de los tubos a lo largo de la zona de templado y enfriamiento rápido
Seguimiento de la posición y control del corte de la tela en el molino reductor de estiramiento
Control final de la longitud y verificación de la misma en la zona de la plantilla.
Seguimiento de defectos en los ensayos NDT (No destructivos)
¿En qué punto del proceso de fabricación de tubos y conductos se realiza la medición longitudinal o la velocidad?
¡Ponte en contacto con nosotros en PolyXperts!
Desde hace décadas, en Vallourec confiamos en la tecnología de sensores ópticos láser de Polytec para la medición longitudinal y el control en nuestro proceso de producción de tubos sin soldadura y perfiles. Los dispositivos Polytec, utilizados en entornos industriales exigentes, funcionan de forma muy fiable incluso en naves industriales sin aire acondicionado. La temperatura del material medido puede ser la temperatura ambiente o alcanzar hasta los 1000 °C. Los sensores son un apoyo esencial para la fiabilidad de nuestro proceso.
Cómo funciona: Precisión láser para un control de proceso fiable
ProSpeed® Como alternativa óptica a los encoders o las ruedas codificadoras, estos sensores utilizan el Efecto Doppler láser para evaluar la luz láser que se dispersa al rebotar en el objeto en movimiento. Dos haces láser superpuestos sobre la superficie generan un patrón de interferencia formado por franjas claras y oscuras. A medida que la superficie se desplaza a través del patrón de franjas, la intensidad de la luz dispersa varía en frecuencia. Esta frecuencia de modulación, medida por el fotorreceptor del sistema de sensores, es directamente proporcional a la velocidad de la superficie.
NDT de tubos de acero sin soldadura
Durante los ensayos no destructivos (NDT), el tubo debe someterse a un control del 100 % en cuanto, por ejemplo, a sus propiedades metalúrgicas y su longitud. La sonda que realiza este ensayo es fija, por lo que el tubo no solo se desplaza hacia delante, sino que también gira siguiendo una trayectoria en espiral. Cualquier defecto detectado debe describirse indicando su posición longitudinal y rotacional. Aquí es donde entra en juego el Sensor láser LSV sin contacto: al ser insensible a los movimientos fuera del plano, es la solución óptica preferida para este tipo de configuraciones. Una unidad realiza el seguimiento del avance longitudinal, mientras que una segunda unidad supervisa la rotación. Los accesorios especializados para esta exigente aplicación son aptos para la inspección electromagnética (E.M.I.), la inspección por polvos magnéticos (MPI) y otros métodos de ensayo.
Integración de sensores mediante PROFINET o EtherNet/IP
La última generación de sensores LSV de ProSpeed® presenta un diseño robusto y compacto con óptica integrada y electrónica avanzada, lo que proporciona una respuesta de señal más rápida y un nivel de señal más estable para el control de proceso en tiempo real. El concepto de conectividad ampliada permite una integración fluida del sensor en cualquier línea de producción. Con una amplia gama de accesorios, como desviación del haz, purga de aire o carcasa termoprotectora, y con el apoyo personalizado de nuestro equipo de PolyXperts, Polytec ofrece soluciones de sensores a medida para aplicaciones en tubos y conductos.
Para obtener más información sobre la integración de sensores, consulta las guías de aplicación paso a paso sobre cómo integrar fácilmente ProSpeed®Encoders láser con PROFINET o EtherNet/IP. ¡Echa un vistazo a las especificaciones de los sensores, regístrate o simplemente ponte en contacto con nosotros!
«El LSV Laser Surface Velocimeter de Polytec proporciona información fiable y de gran precisión sobre la velocidad y la longitud, incluso en las condiciones ambientales más adversas. Esto convierte a los sensores láser LSV en la tecnología de sensores ideal para los laminadores de tubos»,
