Längen an Endlosmaterial und Stückgut messen
Die Grundlage für die Längenmessung ist die Bestimmung der Geschwindigkeit. Die Länge wird auf Basis des Geschwindigkeitsverlaufes während der Durchlaufzeit des Messgutes ermittelt. LSV Laser Surface Velocimeter erkennen eigenständig, wenn sich Material im Einzug befindet um die Längenmessung automatisch zu starten oder zu stoppen. Für den optimierten Steuerungsprozess bietet das LSV die Möglichkeit mit Lichtschranken zu kommunizieren, um so die Längenmessung zu starten oder zu stoppen. Zum Beispiel, um mithilfe der beiden Triggereingänge die Längenmessung zu steuern und so die Genauigkeit zu steigern.
Die Laser Surface Velocimeter (LSV) von Polytec sind dazu ideal geeignet, denn sie messen auf nahezu jeder Oberfläche und sind unempfindlich gegenüber verschmutzten Oberflächen. Durch das berührungslose Messverfahren eliminieren Sie auf einen Schlag negative Einflüsse auf die Genauigkeit wie Schlupf und Verschleiß. Außerdem bleibt das zu messende Produkt unbeschädigt. Ein weiterer Pluspunkt der Polytec Systeme ist das flexible Schnittstellenkonzept – es umfasst den Längenmesswert über den Encoder-Ausgang, eerielle Schnittstellen, LAN, Profibus sowie Profinet.

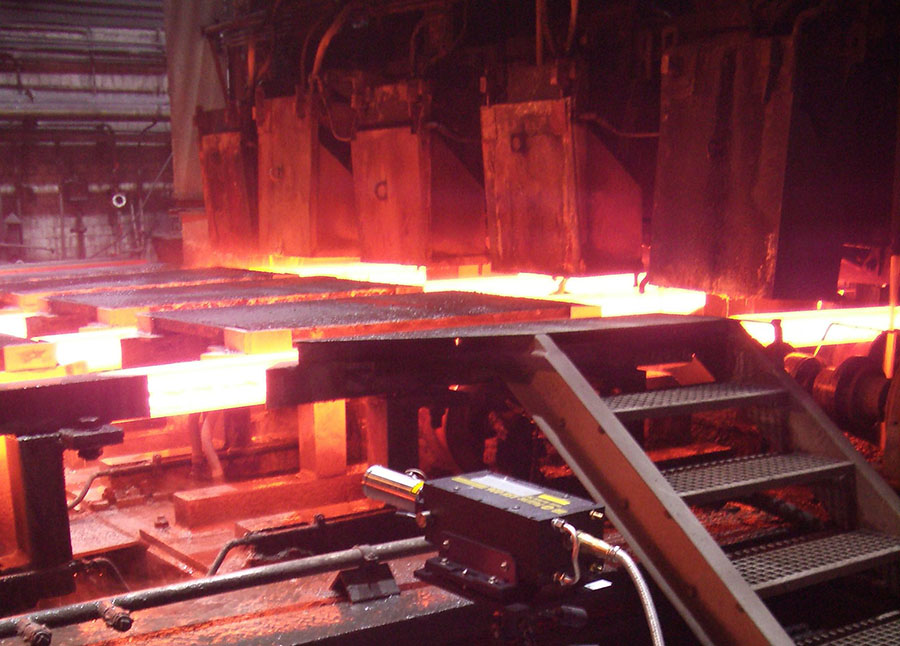

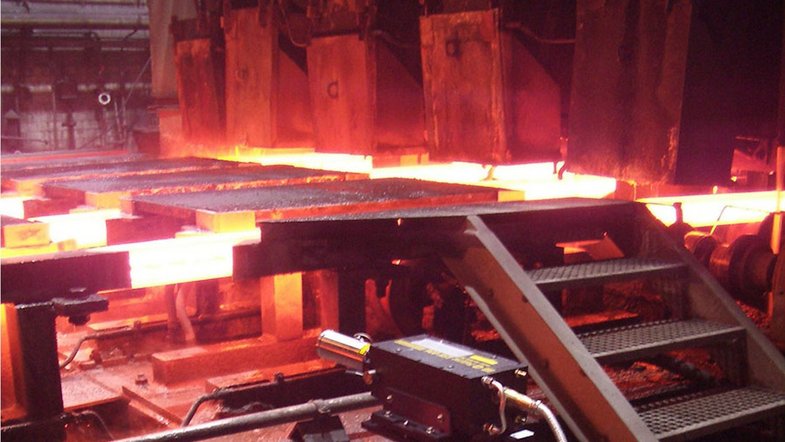

Längenmessung zur Prozesssteuerung
In der Metallindustrie werden LSV von Polytec für unterschiedliche Längenmessungen eingesetzt:
- Verifizierung von geschnittenen Endprodukten, z.B. Stäbe, Rohre, Coils, Tafeln, und Platinen
- Positionierung der Platten in U-/O-Pressen für längsgeschweißte Großrohre
- Schnittsteuerung von fliegenden oder stehenden Sägen und Scheren
- Materialverfolgung an Bahnware
Rotierende Rohrsägen werden in Rohrwalzwerken häufiger eingesetzt. Dabei wird das Sägeblatt auf einer Kreisbahn mit der Geschwindigkeit des Rohres mitbewegt. Die Bewegungen müssen exakt übereinstimmen und das bei Geschwindigkeiten bis zu 10 m/s. Das Polytec LSV misst schlupf- und verschleißfrei die Rohrgeschwindigkeit zur Steuerung der rotierenden Rohrsäge. Neben einem exakt senkrechten Schnitt werden durch den Einsatz des LSV kleinste Längentoleranzen erzielt.
Optische Längen- und Geschwindigkeitsmessung in der Stahl-, Aluminium- und Metallproduktion
Zugehörige Produkte
ProSpeed LSV-2100 Laser Surface Velocimeter
Berührungslos messende ProSpeed® LSV-2100 Lasersensoren detektieren Vorwärts- und Rückwärtsbewegung sowie Stillstand mit Laserpräzision. Sie messen zuverlässig selbst in rauer Produktionsumgebung mit bis zu 3 m langen Arbeitsabständen. Dank der berührungsfreien Messung vermeiden sie Nachteile taktiler Verfahren wie Schlupf und Verschleiß und sind nahezu wartungsfrei. Sie arbeiten selbst auf empfindlichen Oberflächen mit höchster Präzision, ohne diese zu beschädigen.
ProSpeed LSV-1100 Laser Surface Velocimeter
Berührungslos messende ProSpeed® LSV-1100 Lasersensoren detektieren die Vorwärtsbewegung im Fertigungsprozess mit Laserpräzision. Sie messen zuverlässig selbst in rauer Produktionsumgebung mit bis zu 1,5 m langen Arbeitsabständen. Dank der berührungsfreien Messung vermeiden sie Nachteile taktiler Verfahren wie Schlupf und Verschleiß und sind nahezu wartungsfrei. Sie arbeiten selbst auf empfindlichen Oberflächen mit höchster Präzision, ohne diese zu beschädigen.
