Mesurer des longueurs sur un matériau continu

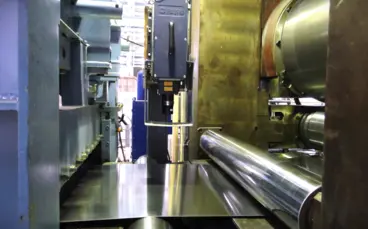

La détermination de la vitesse constitue la base de la mesure de longueur. La longueur est déterminée à partir de la courbe de vitesse au cours du cycle d'exploitation du produit mesuré. Un vélocimètre laser de surface (LSV) détecte automatiquement si le matériau se trouve sur le point de mesure et peut lancer ou arrêter la mesure de longueur en conséquence. Pour une précision de mesure maximale, le LSV vous permet de raccorder des barrières optiques pour lancer ou arrêter la mesure de longueur. Vous pouvez également relier plusieurs barrières optiques entre elles, offrant une multitude de possibilités d'applications. Par exemple, pour pouvoir commander la mesure de longueur à l'aide des deux entrées de déclenchement et optimiser ainsi la précision ou supprimer toute source d'erreur, par retard et temps d'arrêt.
Les LSV de Polytec sont parfaitement adaptés, car ils réalisent des mesures sur presque toutes les surfaces et sont insensibles aux surfaces sales. Le processus de mesure sans contact permet de supprimer les impacts négatifs d’une mesure à contact tels que la pertede précision due au glissementet l’usure. Ici, le produit à mesurer reste intact. Autre avantage des systèmes Polytec : le concept d'interface flexible donnant la valeur de longueur via sortie codeur, interfaces série, réseau Ethernet ou encore Profibus et Profinet.
Mesure de longueur

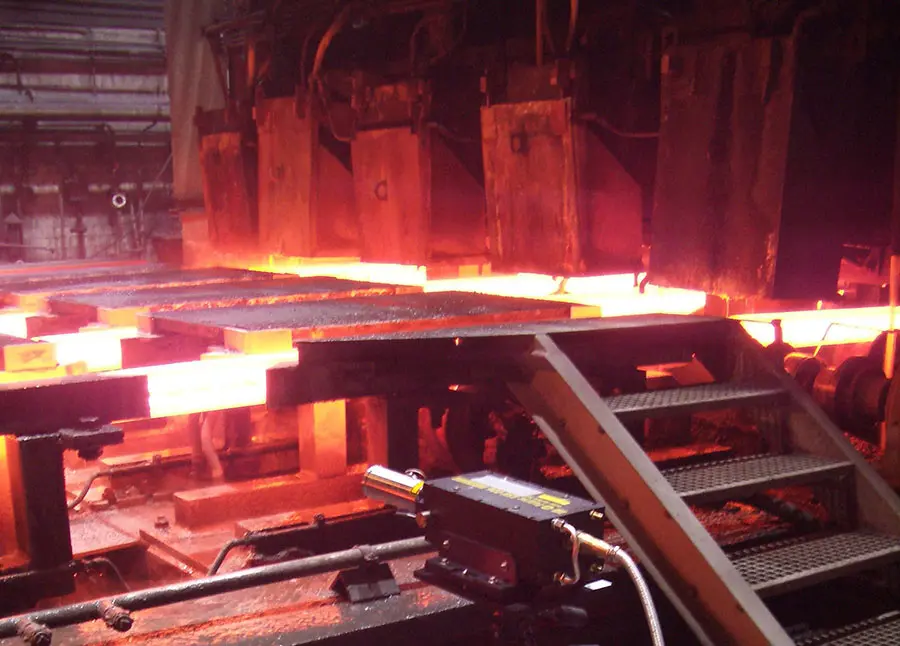

Dans l'industrie métallique, les LSV de Polytec sont utilisés pour différentes mesures de longueur :
- Vérification des produits finis découpés, par exemple barres, tubes, bobines, panneaux et platines
- Positionnement des plaques sous/sur pression pour gros tubes à soudure longitudinale
- Commande de coupe de scies fixes et mobiles et ciseaux
- Suivi des équipements en bande
Commande de scies à tube rotatives
Celles-ci sont de plus en plus utilisées. La lame de scie se déplace sur une trajectoire circulaire à la vitesse du tube. Les mouvements doivent coïncider exactement pour des vitesses allant jusqu'à 10 m/s. Le LSV de Polytec mesure sans glissement et sans usure la vitesse de déplacement du tube, afin de commander la scie à tube rotative. Outre une coupe parfaitement perpendiculaire, l'utilisation du LSV permet d'atteindre les tolérances de longueur.
Mesure optique de longueur et vitesse dans la production d'acier, d'aluminium et de métaux (EN)
