Temperatur­sensorik

• Vollspektrum bei 1 kHz mit 160 nm gleichzeitig auf 4 parallelen Kanälen, keine optischen Schalter erforderlichDynamische und absolute Messungen von FBGs, LPGs und FP-optischen Sensoren aus detailliertem optischen Spektrum
• Einzelner und kontinuierlicher 25 dB-Dynamikbereich, für jeden Sensor in jedem Kanal, unabhängig von unterschiedlichen Systemverlusten
• Der Datenverifizierungsschlüssel garantiert eine valide Ausgabe. Jeder Datensatz wird kalibriert und auf mögliche Systemfehlerquellen geprüft (in Kürze).

• Vollspektrum bei 1 kHz mit 160 nm gleichzeitig auf 16 parallelen Kanälen, keine optischen Schalter erforderlich
• Dynamische und absolute Messungen von FBGs, LPGs und FP-optischen Sensoren aus detailliertem optischen Spektrum
• Einzelner und kontinuierlicher 25 dB-Dynamikbereich, für jeden Sensor in jedem Kanal, unabhängig von unterschiedlichen Systemverlusten
• Der Datenverifizierungsschlüssel garantiert eine valide Ausgabe. Jeder Datensatz wird kalibriert und auf mögliche Systemfehlerquellen geprüft (in Kürze)

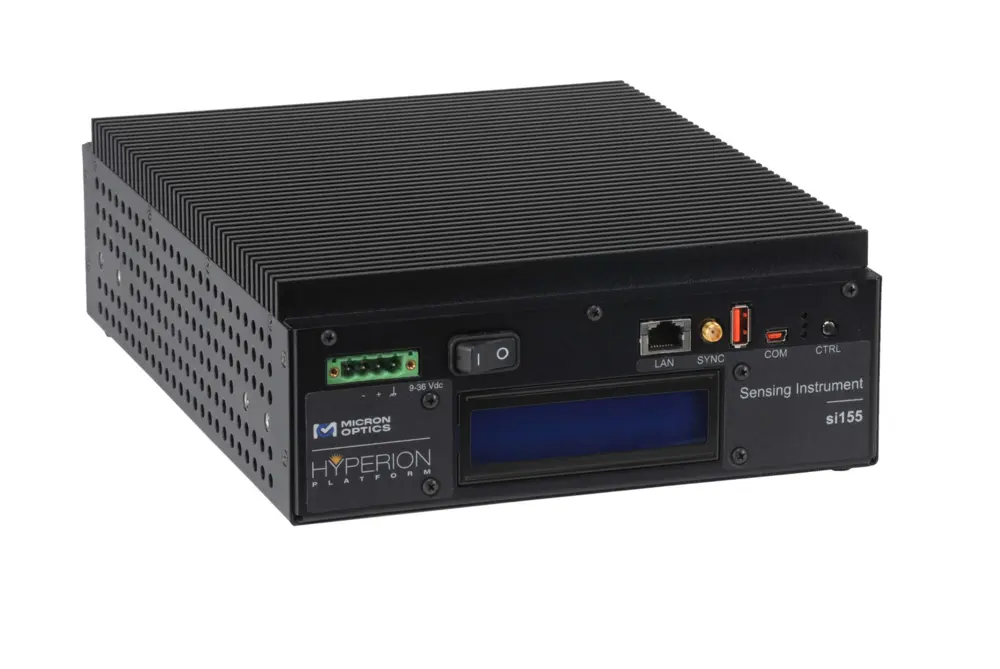

Der HYPERION Single Board Interrogator ist ein optisches Hochleistungsmessgerät, das OEM-Systemen unübertroffene Integrationsmöglichkeiten bietet. Eine vollständige Suite von Software-Tools, die normalerweise nur für High-End-Instrumente verfügbar ist, ist Bestandteil der vielen Funktionen des Systems.

Der Interrogator leitet sich von der HYPERION si155-Plattform ab und nutzt die Vorteile, des patentierten Fabry-Perot-Filter von Micron Optics und der Wellenlängenreferenztechnologie.
Er verfügt über bahnbrechende Funktionen, darunter hochleistungsfähiges On-Board-DSP und Echtzeit-FPGA-Verarbeitung, die schnelle, flexible Peak-Detection-Algorithmen ermöglicht für Fiber Bragg-Gitter (FBG), Langzeitgitter, Fabry-Perot (FP), Mach-Zehnder (MZ) -Sensoren und andere mit niedrigen Latenzzeiten für den Datenzugriff auf Closed-Loop-Feedback-Anwendungen.

FBG-System mit hoher räumlicher Auflösung

• Zur Messung von Temperatur
• über 1000 Sensoren möglich
• Ausleserate 12 kHz, multichannel
• industrietaugliches 19-Zoll-Design
• NEBS Level 3-konform
• selbstkalibrierend
• Ethernet-Schnittstelle
• robustes Sensordesign, auch kundenspezifisch
• Hochtemperatur-Option für bis zu +600° C

Typische Anwendungsfelder sind: Öl und Gas, Energie, Luft- und Raumfahrt, chemisches Engineering

• Umwandlung optischer Parameter in technische Einheiten
• Optimierung der Sensordetektion
• Definition und Verwaltung optischer Sensoren
• Echtzeitverarbeitung der Sensordaten (inklusive Mittelung, Referenzierung und Normalisierung)
• Umfassende Datenspeicherung und -anzeige
• Festlegung und Verwaltung von Warn- und Alarmbedingungen
• Sammlung von Diagnosedaten der On-Board-Module
• ENLIGHT Remote Command Interface

Das os1100-Faser-Bragg-Gitter (FBG) ist für den Einsatz in faseroptischen Sensoranwendungen konzipiert. Es ist ein einzelnes FBG, das in einer zwei Meter langen PI-Faser zentriert ist. Es kann einzeln verwendet werden oder kann in ein Array von vielen FBGs gespleißt werden.

Das os1200-FBG-Array (Fiber Bragg Grating) ist für den Einsatz in Glasfaser-Sensoranwendungen konzipiert. Es handelt sich um eine sechs Meter lange PI-Faser mit fünf zentrierten FBGs, die in Abständen von einem Meter angeordnet sind.

Der os4100 ist ein Temperaturkompensationssensor. Er wird punktgeschweißt, mit Epoxidharz aufgeklebt oder verschraubt und wurde speziell für den Dehnungsmessstreifen os3100 entwickelt. Der Edelstahlträger des os4100 hält das FBG unter Spannung und schützt die Faser während der Installation. Da keine Epoxide die Faser am Träger halten, ist die Langzeitstabilität gewährleistet.

os4200-Temperatursonden sind versiegelte Edelstahlrohre, die die Handhabung erleichtern und eine schnelle, wiederholbare Sensorinstallation ermöglichen. Da keine Epoxide die Faser am Rohr halten, ist die Langzeitstabilität gewährleistet.
Ebenso empfindlich und genau wie Thermoelemente, bietet der os4200 Antwortzeiten von unter einer Sekunde, einen größeren Betriebsbereich, keine Kalibrierung und kein EMI-Rauschen. Der Sensor ist für den Einsatz in rauen Umgebungen geeignet und kann alleine oder in Reihe am Ende eines Sensorarrays verwendet werden.

Der Temperatursensor os4300 ist in drei Versionen verfügbar und in einem versiegelten Aluminiumoxid-Keramikrohr untergebracht, das die Handhabung erleichtert und eine schnelle, wiederholbare Sensorinstallation ermöglicht. Da keine Epoxide die Faser am Rohr halten, ist die Langzeitstabilität gewährleistet. Ebenso empfindlich und genau wie Thermoelemente, bietet der os4300 Antwortzeiten von unter einer Sekunde, einen größeren Betriebsbereich, keine Kalibrierung und kein EMI-Rauschen. Der Sensor ist für den Einsatz in rauen Umgebungen geeignet. Drei Gehäuseoptionen ermöglichen eine Installation, die mit Thermoelementen mit verstärkten Kabeln und geschützten Anschlüssen vergleichbar ist. Der Sensor kann alleine oder in Reihe als Sensorarray verwendet werden.
