UV-Aushärtungssysteme für große Bereiche für Klebstoffe, Beschichtungen und Tinten
Die luftgekühlten UV LED-Aushärtungssysteme OmniCure® AC8150/AC8150P, AC8225/AC8225P und AC8300 sind mit modernster, individueller Frontend-Optik ausgeführt und sorgen für eine leistungsstarke, hohe Peakstrahlung. Die Systeme liefern über 8 W/cm2 Peakstrahlung für eine schnelle, gleichmäßige Härtung bei großem Arbeitsabstand. “P”-Versionen der Serie AC8 (AC8150P und AC8225P) haben eine erweiterte Optik zur Optimierung der Dosis für kurze Arbeitsabstände, die für Druckanwendungen erforderlich sind. Durch die Anpassung der Leistung im Hinblick auf die Anforderung der Branche ist das Produktspektrum der neuen AC8 Serie in den verschiedensten Anwendungen mit verschiedenen Verfahrensanforderungen einsetzbar.
Mit einer robusten Architektur ist die OmniCure AC8 Serie kompakt ausgeführt und ermöglicht das Aufsetzen verschiedener UV-LED-Köpfe, ohne die optische Gleichmäßigkeit bei den unterschiedlichen Systemen zu beeinträchtigen. Die Flexibilität, größere Härtebereiche in verschiedenen anpassbaren Längen zu erzielen, ermöglicht den Herstellern, den Durchsatz bei gleich bleibender maximaler Leistung zu erhöhen. Durch Einsatz unseres patentierten Prozesses für die individuellen UV-LED-Modulausgänge, liefern die Geräte AC8150/P, AC8225/P und AC8300 eine außergewöhnliche Gleichmäßigkeit über den gesamten Härtungsbereich, verbessern die Produktivität und reduzieren die Betriebskosten für Hersteller
Merkmale
Funktionen | Vorteile |
Leistung von mehr als 8W/cm2 | Schnelles Härten für Klebstoffe und Beschichtungen |
Individuelle Frontend-Optik | Leistungsfähige, hohe Peak-Strahlung und außergewöhnliche Gleichmäßigkeit bei unterschiedlichen Arbeitsabständen |
Patentierter Prozess für individuelle LED-Modulausgänge | Höhere Einheitlichkeit über den gesamten Härtungsbereich |
Verbindung mehrere Systeme mit +/- 10% Gleichmäßigkeit zwischen den Köpfen | Gleichmäßige und konsistente Härtung über Härtungsbereiche in jeder Größe |
Verfügbar mit 395 nm und 365 nm | Fähigkeit, die optimale Wellenlänge für den Klebstoff, die Beschichtung oder die Tinte sowie den Untergrund auszuwählen, die am besten zur spezifischen Anwendung passt |
Luftgekühlt | Leicht integrierbar in jede Arbeitsstation, ohne dass zusätzliche Lüftungen, eine Ozonabsaugung oder Kühlgeräte erforderlich sind |
Hocheffiziente LED-Module | Kosteneinsparungen durch reduzierten Stromverbrauch verglichen mit Lichtbogenlampensystemen |
Kompakte Größe | Leicht integrierbar in neue oder vorhandene Produktionslinien |
20.000 Stunden typische Lebensdauer | Reduzierte Betriebskosten verglichen mit Lösungen mit Lichtbogenlampen |
Erweiterte Optik speziell für Druckanwendungen (“P”-Versionen) | Anpassung der Leistung an die Verfahrensanforderungen der Druckbranche zur Leistungsmaximierung |
Enge Ausgangswellenlänge bei der LED | Höherer Ertrag von Teilen aufgrund einer Härtung bei geringer Temperatur verglichen mit Lichtbogensystemen |
Spezifikation
| AC8150 | AC8225 | AC8300 | ||||
LED Peak-Wellenlängen | 365 nm ± 5 nm, 395 nm ± 5 nm | |||||
Aktiver optischer Bereich | 152 x 15 mm | 225 x 25 mm | 300 x 25 mm | |||
Stromverbrauch* | 956 W | 1430 W | 1904 W | |||

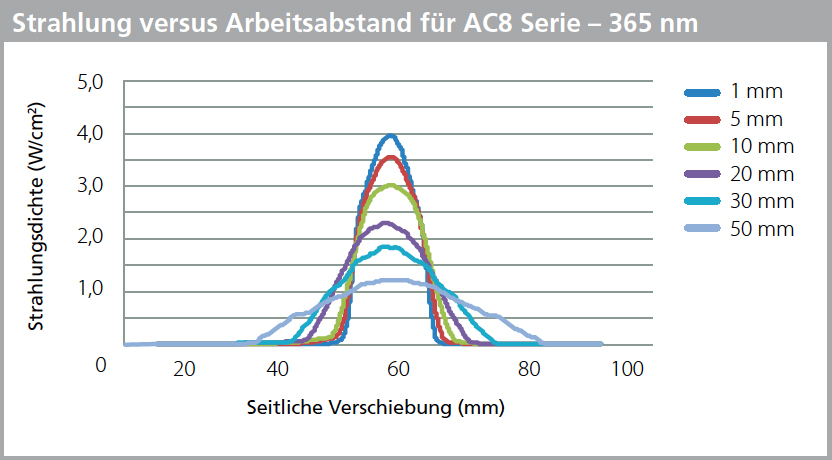

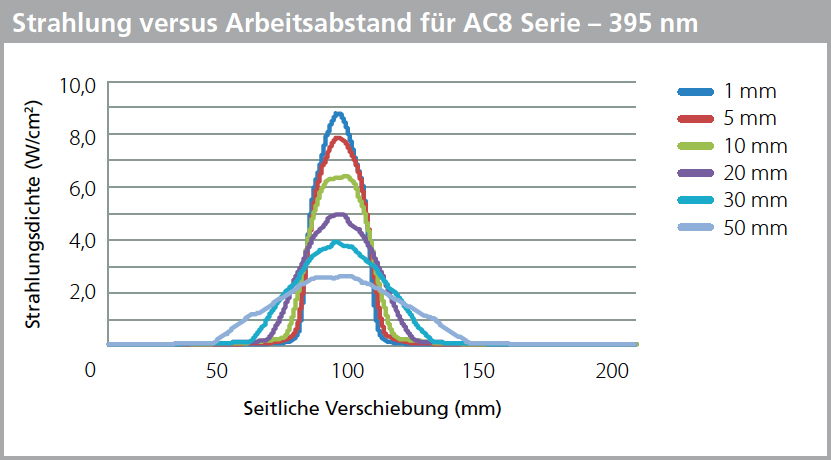

Typische Peak-Strahlung (W/cm2): | 365 nm | 395 nm | 365 nm | 395 nm | 365 nm | 395 nm |
Arbeitsabstand 1 mm | 4,0 | 8,5 | 4,0 | 8,5 | 4,0 | 8,5 |
Arbeitsabstand 10 mm | 3,0 | 6,2 | 3,0 | 6,2 | 3,0 | 6,2 |
Arbeitsabstand 20 mm | 2,3 | 4,5 | 2,3 | 4,5 | 2,3 | 4,5 |
Arbeitsabstand 30 mm | 1,9 | 3,8 | 1,9 | 3,8 | 1,9 | 3,8 |
Arbeitsabstand 40 mm | 1,5 | 3,0 | 1,5 | 3,0 | 1,5 | 3,0 |
Arbeitsabstand 50 mm | 1,2 | 2,5 | 1,2 | 2,5 | 1,2 | 2,5 |
Optische Leistung* | 133 W | 273 W | 200 W | 410 W | 267 W | 547 W |

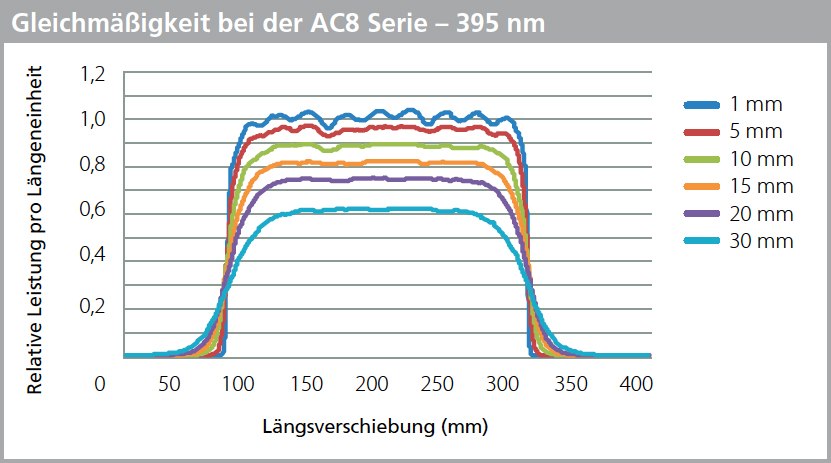

Längsgleichmäßigkeit* | Besser als ± 10% | |||||
Betriebsspannung | 48 V GS ± 2 V | |||||
Abmessungen (L x W x H) | 159 x 80 x 218 mm | 235 x 80 x 218 mm | 311 x 80 x 218 mm | |||
Gewicht (kg) | 3,6 | 2,5 | 4,4 | 2,7 | 5,2 | 2,9 |
Kühlung | Luft | |||||
Lebenserwartung | >20.000 Stunden | |||||
Automatisierung | Integrierte SPS-Steuerungen für UV-Intensität und Systemalarme | |||||
LED-Garantie | 2 Jahre oder 10.000 Betriebsstunden |
Anwendungen
Die Systeme AC8150/AC8150P, AC8225/AC8225P und AC8300 sind ideal geeignet für eine große Bandbreite an medizinischen Geräten, elektronischen sowie optoelektronischen Systemen und Druckanwendungen wie beispielsweise:
Medizin
- Anästhesiemasken
- Blutbeutel
- Katheter
- Kontaktlinsen
- Endoskope
- Filtersets
- Insulinstifte
- Spritzen
- Rohrsätze
Elektronik
- Kameramodule
- Chip-On-Glas
- Anschlüsse
- Displayverklebung
- Waferbandentfernung
- Flexible Schaltungsbaugruppe
- Festplattenlaufwerk
- Linsenverklebung
- Mikrolautsprecher
Druck
Die hohe Strahlungsleistung und Einheitlichkeit des AC450 und AC475 sind ideal für UV-Druckanwendungen wie:
- Codieren
- Etiketten
- Produktkennzeichnung
- Seriennummern
- Poster und Beschilderung
- Verpackung
- 3D-Druck
Gepr. Klebstoffe
Kleber Marke | Modell | Aushärten mit 395 nm | Aushärten mit 365 nm | Aushärtegeschwindigkeit AC5-Serie | Aushärtegeschwindigkeit AC5-Serie |
DuPont | 2420 | gut | gut | 4-6 cm/s | 8-10 Fuß/min |
DuPont | 2220 | gut | gut | 7-8 cm/s | 14-16 Fuß/min |
DuPont | 2110 | gut | gut | 4-5 cm/s | 8-10 Fuß/min |
3M | 1796 | gut | gut | 4-5 cm/s | 8-10 Fuß/min |
3M | 2003 | gut | gut | 4-5 cm/s | 8-10 Fuß/min |
3M | MG250-55 | gut | gut | 7-8 cm/s | 14-16 Fuß/min |
Loctite | 3972 | gut | gut | 4-5 cm/s | 8-10 Fuß/min |
Loctite | 3971 | gut | gut | 4-5 cm/s | 8-10 Fuß/min |
Loctite | 3321 | gut | gut | 4-5 cm/s | 8-10 Fuß/min |
Loctite | 3311 | gut | gut | 4-5 cm/s | 8-10 Fuß/min |
Loctite | 3105 | gut | gut | 7-8 cm/s | 14-16 Fuß/min |
Loctite | 3106 | gut | gut | 7-8 cm/s | 14-16 Fuß/min |
Loctite | 3555 | gut | gut | 7-8 cm/s | 14-16 Fuß/min |
Loctite | 352 | gut | gut | nicht vorhanden | nicht vorhanden |
DELO | 496 | gut | gut | 5-6 cm/s | 10-12 Fuß/min |
DELO | 486 | gut | gut | 4-5 cm/s | 8-10 Fuß/min |
Dymax | 3094 | gut | gut | 2-3 cm/s | 4-6 Fuß/min |
Dymax | 1187 | gut | gut | 4-5 cm/s | 8-10 Fuß/min |
Dymax | 204 CTH | gut | gut | 7-8 cm/s | 14-16 Fuß/min |
Dymax | 206 CTH | gut | gut | 7-8 cm/s | 14-16 Fuß/min |
Dymax | 191-M | gut | gut | 7-8 cm/s | 14-16 Fuß/min |
Dymax | 1181-M | gut | gut | 7-8 cm/s | 14-16 Fuß/min |
ThreeBond | 3013 | gut | gut | 2-3 cm/s | 4-6 Fuß/min |
ThreeBond | 3033 | nicht anwendbar | gut | nicht vorhanden | nicht vorhanden |
ThreeBond | 3052 | nicht anwendbar | gut | nicht vorhanden | nicht vorhanden |
Norland | 121 | gut | gut | 2-3 cm/s | 4-6 Fuß/min |
Norland | 61 | nicht anwendbar | gut | nicht vorhanden | nicht vorhanden |
Parlite | 4019 | gut | gut | 2-3 cm/s | 8-10 Fuß/min |
Parlite | 4025 | gut | gut | 2-3 cm/s | 8-10 Fuß/min |
Sony Chemical | SVR1120 | nicht anwendbar | gut | nicht vorhanden | nicht vorhanden |
Sony Chemical | SVR3030 | nicht anwendbar | gut | nicht vorhanden | nicht vorhanden |
Emerson & Cuming | UV9060 | gut | gut | 7-8 cm/s | 14-16 Fuß/min |
