Mesurer la rugosité d'une surface grâce à la métrologie optique
La topographie de surface et ses détails structurels sont traditionnellement inspectés à l'aide de profilomètres tactiles (instruments à stylet) en guidant une pointe de sonde sur la surface d'une pièce et en contrôlant chaque déviation verticale de la texture. Avec cette méthode, les informations sur la topographie de surface, y compris les détails comme la rugosité, sont obtenues le long d'un profil 2D. On peut se demander dans quelle mesure les informations basées sur une ligne de profil peuvent décrire les caractéristiques de la surface et fournir des informations orientées vers la fonction.
Mesure de la rugosité optique et tactile
Si la surface présente des caractéristiques de manière aléatoire, le résultat du paramètre de rugosité est fortement influencé par la position de mesure. Dans de nombreux cas, la description de la surface basée sur une ligne de profil est insuffisante pour fournir des informations sur le comportement fonctionnel de la surface entière. Cette caractérisation ne permet d'obtenir que des informations limitées sur la cause d'une mauvaise fonctionnalité et comprend donc des informations limitées à des fins de contrôle de la qualité.
Comment mesurer rapidement la rugosité d'une surface en 3D
Cette vidéo présente comment mesurer et caractériser la rugosité de surface sur des composants mécaniques, par exemple des surfaces polies, en utilisant des profileurs de surface optiques sans contact tels que les interféromètres à lumière blanche TopMap. Choisissez votre grossissement, profitez de la tourelle motorisée et du Focus Finder automatique pour la mesure et l'évaluation de la rugosité 3D en surface.
Gérez et chargez vos recettes de mesure individuelles et prédéfinies pour des démarrages rapides et simplifiés de l'évaluation de la rugosité 3D, et partagez facilement vos connaissances et rapports sur l'évaluation de la rugosité, conformément par exemple à la norme ISO 25178 et bien d'autres.

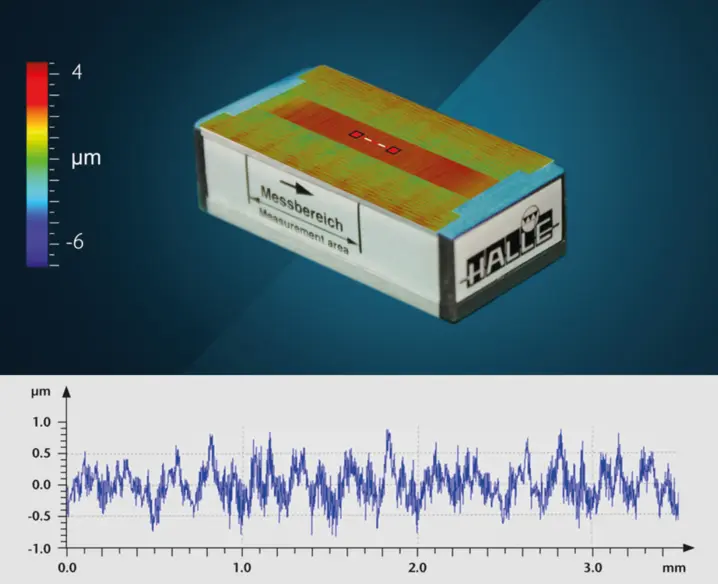

Données de mesure 3D de la rugosité de surface
La mesure de la topographie aréolaire tridimensionnelle n'est pas soumise à ces limitations. Non seulement elle fournit une image de l'ensemble de la surface qui la rend plus facile à comprendre, mais les mesures aréolaires permettent également une évaluation orientée vers la fonction et la structure. En outre, les profils 2D peuvent facilement être extraits des données de mesure surfacique, qui peuvent à nouveau être évalués selon les règles de l'évaluation de la rugosité basée sur les lignes de profil. Contrairement à la mesure de la rugosité tactile, la mesure de la rugosité optique est sans contact et non réactive, ce qui évite tout dommage ou influence sur les surfaces sensibles par la procédure de mesure.
Les données de mesure de la rugosité surfacique fournissent une vue simple et complète de l'ensemble d'une surface. En revanche, une mesure de profil ne contient qu'une section limitée de la surface entière et est moins intuitive.
ISO pour l'évaluation des profils et des surfaces
Les chaînes de mesure pour le contrôle de surface ou de profil sont décrites dans les normes ISO 25178 ou ISO 4287, elles diffèrent les unes des autres sur certains détails.
Télécharger le livre blanc sur l'évaluation de la rugosité surfacique
Les profilomètres optiques remplacent de plus en plus les systèmes de mesure tactiles. À terme, dans un avenir proche, les paramètres 2D ne subsisteront que là où leur valeur informative est suffisante.
Une caractérisation 3D complète et exhaustive de toute la surface de l'échantillon, par exemple à l'aide d'une métrologie optique de surface telle que les interféromètres à lumière blanche TopMap, offre une visualisation intuitive des données de mesure tout en permettant des options d'évaluation approfondies pour une analyse plus poussée et un retour d'information sur le processus de production.
Inscrivez-vous et lisez l'article complet sur la rugosité surfacique et comment mesurer les surfaces plus rapidement et plus efficacement.
Numérisation optique de textures 3D
Les profilomètres à lumière blanche ou les interféromètres à balayage cohérent sont des appareils d'profilomètree optique de surface qui permettent une mesure sans contact et capturent de manière fiable des données de topographie de surface 3D sans toucher physiquement la surface. Ils sont parfaits pour mesurer les paramètres de rugosité surfacique et la texture de surface 3D, tels que Sa et Sq, ainsi que pour capturer les structures et les formes détaillées d'une surface.
profilomètre profilomètreLes appareils de mesure optique sont non destructifs et conviennent à tous les types de surfaces, y compris les surfaces fragiles ou délicates. Ils sont également plus rapides pour mesurer de grandes surfaces. Cependant, les appareils de mesure optique peuvent présenter des limites sur les surfaces brillantes et courbées. En résumé, le choix entre les méthodes de profilage de surface optiques et tactiles dépend de l'application spécifique, du type de surface à mesurer, de la précision requise et d'autres facteurs. Les deux méthodes ont leurs avantages et leurs limites.
