Mide la forma y la rugosidad en un único flujo de trabajo listo para la producción

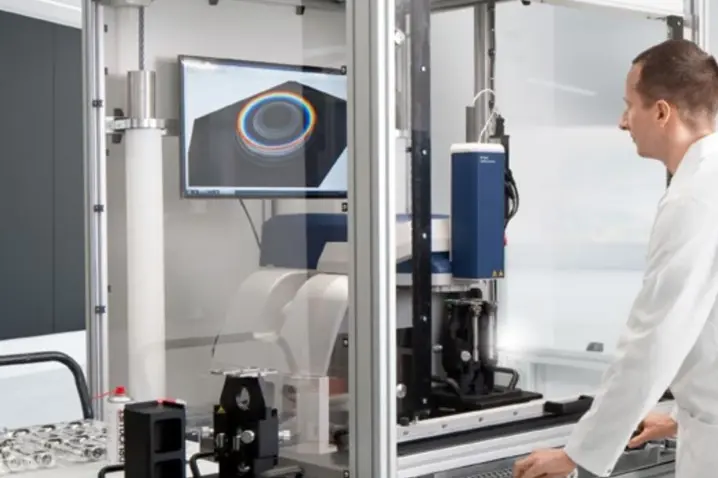

Pro.Surf+ es un perfilómetro óptico multisensor que combina la topografía de grandes superficies con la medición de la rugosidad con resolución nanométrica en un único sistema. Permite realizar inspecciones rápidas y sin contacto de parámetros de forma, como la planicidad, la altura de escalón y el paralelismo, en amplios campos de visión.
Al integrar la interferometría de luz blanca telecéntrica con un sensor de rugosidad cromático-confocal, el Pro.Surf+ elimina la necesidad de estaciones de medición independientes. Esto reduce el esfuerzo de manipulación, acorta los tiempos de ciclo y ofrece resultados trazables, lo que resulta ideal para el Control de calidad y la fabricación orientada a la producción.
Perfilómetro de superficies multisensor para la medición rápida de la forma y la rugosidad combinada
Escanear superficies grandes más rápido
Recopila 2 millones de puntos de datos de superficie 3D en tan solo unos segundos gracias a su amplio Campo de visión único de 44 × 33 mm. Amplía el área con el accesorio « True Stitching » hasta ~230 × 220 mm y maneja sondas más grandes con facilidad.
Pro.Surf+ Evalúa parámetros de forma de la superficie, como la planicidad y el paralelismo, con mayor rapidez; gestiona escalones de hasta 70 mm y muestras de gran tamaño, y agiliza las mediciones (de múltiples muestras) en aplicaciones como la mecánica de precisión, las superficies selladas y las muestras de formas complejas.
¿Más profundo o más alto?
Gracias a su sistema óptico telecéntrico y a su amplio rango vertical de 70 mm, el Pro.Surf+ examina zonas profundas y empotradas, como orificios o escalones de gran altura, sin riesgo de colisión.
El amplio rango Z y el volumen XYZ (hasta 230 x 220 x 70 mm) permiten inspeccionar componentes más grandes y zonas profundas sin el inconveniente de los efectos de sombra.
La precisión que necesitas con una reproducibilidad en la que puedes confiar
Un rango de medición vertical de 70 mm permite abordar grandes desniveles y desviaciones de forma, mientras que el rendimiento con resolución en nm garantiza el cumplimiento de tolerancias muy estrictas: con una resolución vertical <1,45 nm (Evaluación de fases) y un ruido de medición <0,5 nm en superficies lisas.
Su robusto diseño industrial se combina con un ruido de medición muy bajo, lo que permite alcanzar una reproducibilidad de 5 nm, lo que convierte al Pro.Surf+ en un perfilómetro idóneo para la producción.
Con « Pro.Surf » puedes medir la forma y la rugosidad en un solo sistema
Pro.Surf+ Incorpora un sensor de rugosidad cromático-confocal. Evalúa la forma (planicidad, altura de escalón, paralelismo) en una superficie extensa y, además, analiza la rugosidad en un rango de 400 µm con una resolución lateral de 2,6 µm y una distancia de trabajo de 10,8 mm. Ideal para superficies selladas, inyectores, piezas de maquinaria y superficies de mecanizado de ultraprecisión.
Rendimiento y trazabilidad aptos para la producción
TopMap Los perfilómetros de superficies cuentan con recetas predefinidas para mediciones rutinarias en el taller: soluciones con un solo clic que no requieren formación previa. Los lectores de códigos de barras cargan los ajustes específicos de cada pieza en cuanto a medición, iluminación y evaluación. El software reconoce automáticamente los patrones de las muestras sin necesidad de fijación mecánica.
Genere evaluaciones reproducibles y conformes con las normas DIN/ISO (p. ej., ISO 21920). El claro control visual y los resultados numéricos le ayudan a tomar decisiones de «bueno/malo», y los informes rápidos, como las exportaciones de QS-Stat™ para el control estadístico de procesos (SPC), aumentan la transparencia y la productividad a nivel de fabricación.
Elige con confianza el perfilómetro de superficies adecuado: aprovecha las ventajas de nuestro enfoque «Try before buy ».
Ejemplos de medición de la forma y la rugosidad
A continuación se muestran algunos resultados reales obtenidos en tareas estándar con materiales de ingeniería habituales. Estos ejemplos han sido recopilados por nuestros centros de aplicación, que realizan estudios de viabilidad y ofrecen servicios de medición por encargo.
Elige con total confianza el perfilómetro de superficies adecuado: consulta a nuestros expertos en metrología.
Las funciones integradas garantizan una alta precisión y unos flujos de trabajo eficientes, incluso en entornos con rugosidad.
La característica clave del ProSurf+ es el sensor cromático-confocal incorporado, con un rango vertical de 400 µm, una resolución lateral de ~2,6 µm, una distancia de trabajo de 10,8 mm y una capacidad de medición hasta un Ra e típico ≥ 100 nm (dependiendo de la aplicación). La rugosidad se mide dentro de la misma receta que la forma.
Además Pro.Surf, también se obtiene un amplio campo de visión de hasta 44,9 × 33,8 mm (ampliable a ~228 × 221 mm VIA unión de imágenes), un funcionamiento preparado para la automatización con mesas motorizadas, control por receta e inicio mediante código de barras, además de WLI/CSI telecéntrico y un Rango Z de 70 mm para un rendimiento vertical a nivel nanométrico.
Sensor de rugosidad integrado (con Pro.Surf+)
→ Medición de la forma y la rugosidad de grandes superficies con un solo sistema
El sensor cromático-confocal (rango de 400 µm, resolución lateral de ~2,6 µm, distancia de trabajo de 10,8 mm) mide también la rugosidad en la misma estación; la medición típica de la rugosidad Ra es ≥ 100 nm.
- Combina la forma y la rugosidad en una sola pasada
- Gran distancia de trabajo para una manipulación segura de las muestras
True Stitching - Mayor precisión para muestras más amplias
→ La tecnología « True Stitching » ofrece la máxima precisión al escanear muestras de gran superficie
Dado que las superficies más grandes superan el Campo de visión de una sola toma, el ensamblaje fusiona los mosaicos en un único conjunto de datos preciso. La calidad metrológica de estas mediciones de gran superficie depende de la óptica y la tecnología de detección, del número de mosaicos y de los algoritmos de ensamblaje.
True Stitching Ofrece mediciones de gran superficie de alta fidelidad al minimizar los artefactos de unión y preservar la geometría.
En una prueba comparativa independiente realizada en una prestigiosa universidad técnica alemana, se compararon seis perfilómetros ópticos de distintos fabricantes, y el perfilómetro Polytec demostró la mayor calidad de unión y de medición. Esto se logró gracias a varias características clave:
- Amplio campo de visión (FoV) en una sola toma → menos mosaicos y uniones, menor error acumulativo
- Algoritmos de unión sofisticados → solapamiento controlado, registro robusto y fusión apta para metrología que conserva escalones y bordes
- En el caso del Pro.Surf: Sistema óptico telecéntrico/CSI con evaluación por Correlograma → geometría estable y fidelidad de altura en todos los mosaicos
El resultado es una topografía de gran superficie y alta fidelidad, con menos artefactos y residuos aptos para auditoría: lo que denominamos « True Stitching ».
WLI con diseño óptico telecéntrico
→ Mantiene la precisión geométrica tanto en altura como en profundidad
La tecnología WLI/CSI, calibrada de forma trazable, proporciona datos 3D de área sin contacto con una resolución vertical de nanómetros. El Sistema óptico telecéntrico mantiene los haces y rayos paralelos al eje óptico, lo que garantiza un aumento constante y una iluminación uniforme en toda la altura, permitiendo incluso realizar mediciones en orificios.
- Escaneos de área sin contacto, con precisión de repetición y rápidos
- Evaluación de fases/envolvente para superficies lisas y con rugosidad
- Smart Scanning Technology con un rango dinámico que abarca tanto las zonas rugosas como las brillantes, y desde las superficies poco reflectantes hasta las muy reflectantes
- LED de 525 nm de larga duración
Óptica de amplio campo de visión (FoV)
→ Reduce el tiempo de unión y el tiempo de ciclo
Pro.Surf Ofrece un amplio campo de visión en una sola toma de hasta 44,9 × 33,8 mm (con ~1,91 millones de puntos), lo que permite medir muestras más amplias o varias piezas en una sola adquisición. Con la función de unión integrada, la cobertura se amplía hasta ~228 × 221 mm.
- Mide varias muestras a la vez; dispone de reconocimiento automático de muestras
- Tiempos de ciclo cortos; menor esfuerzo de unión de imágenes
ECT Tecnología de compensación ambiental
→ Estabiliza los resultados en entornos reales de taller
El ruido y las vibraciones ambientales en los talleres mecánicos tradicionales pueden afectar a la precisión de las mediciones. La tecnología patentada de compensación ambiental « ECT » compensa estas perturbaciones, garantizando datos consistentes incluso en entornos de producción ruidosos.
- Mejora la fiabilidad en entornos ruidosos o inestables
- Permite la automatización y el control de calidad en línea sin necesidad de un aislamiento total
- Resulta especialmente útil para componentes sensibles (por ejemplo, MEMS, capas finas)
Preparado para flujos de trabajo de metrología automatizados
→ Permite realizar mediciones automáticas y con precisión de repetición
El diseño modular y las opciones de motorización facilitan la automatización e integración del perfilómetro « Pro.Surf » en los procesos y máquinas existentes. Un conjunto de características y capacidades permite flujos de trabajo de metrología altamente eficientes y sin intervención humana:
- Tecnologías de reconocimiento de patrones y de escaneo inteligente
- Mesa motorizada en los ejes X, Y, Z y de inclinación/giro
- Amplio campo de visión (FoV) y unión automática de imágenes para escaneos de alta resolución en áreas extensas
- Sistema de recetas en TMS (software) para secuencias de trabajo independientes del operario
- Diseño robusto sin piezas móviles externas y tecnología « ECT » (Tecnología de compensación ambiental)
Coincidencia de patrones
Rutina de visión artificial que localiza y registra las piezas comparándolas con una plantilla, de modo que las recetas se apliquen en las ubicaciones correctas, incluso si las piezas están desplazadas o giradas. Esto reduce los costes y el esfuerzo de manipulación de los dispositivos de sujeción y facilita considerablemente la medición. Ideal para bandejas y series con múltiples muestras.
SST Smart Scanning Technology
Rango dinámico que se adapta a los cambios de reflectividad y contraste, lo que permite medir «casi cualquier superficie», desde mates u oscuras hasta brillantes, y desde zonas poco reflectantes hasta muy reflectantes, con una sola configuración en el software « TopMap ».
Sensor de rugosidad
Sensor cromático-confocal con un rango vertical de ≈400 µm, una resolución lateral de 2,6 µm y una distancia de trabajo de 10,8 mm
Sistema óptico telecéntrico
Permite que los rayos sean paralelos al eje óptico para obtener un aumento constante, lo que permite realizar mediciones cerca de los bordes y en el interior de orificios.
Automatización mediante recetas
SaReconocimiento sencillo y comparación de patrones para el escaneo de bandejas; el código de barras inicia el registro automático de la identificación de la muestra o la receta
Amplio campo de visión (FoV)
Campo de visión en una sola toma de hasta 44,9 × 33,8 mm (1,91 Mpts). La función de unión de imágenes integrada amplía el área de medición a unos 228 × 221 mm para bandejas y componentes de mayor tamaño.
Gran volumen de muestra
Volumen de posicionamiento de hasta 200 × 200 × 70 mm. Opciones de movimiento motorizado en los ejes XY y de inclinación/giro.
Configuración modular, características técnicas y opciones
| Campo pequeño | Campo amplio | |
| Rango de medición de rugosidad | 400 µm | |
| Resolución lateral de rugosidad | 2,6 µm | |
| Medida típica de rugosidad | Ra >= 100 nm | |
| Volumen de posicionamiento | 200 x 200 x 70 mm³ = 0,028 m | |
| Número máximo de puntos en una sola medición | X: 1.592, Y: 1.200 | |
| Rango vertical | 70 mm | |
| Área de medición | X: 22,8 mm Y: 17,2 mm X·Y: 392,2 mm² | X: 44,9 mm Y: 33,8 mm X·Y: 1 517,6 mm² |
| Distancia entre puntos de medición | X: 14,3 µm Y: 14,3 µm | X: 28,2 µm Y: 28,2 µm |
| Resolución óptica lateral calculada | 8,4 µm | 16 µm |
| Ruido de medición | < 0,5 nm (Evaluación de fases, superficies lisas) | |
| Resolución vertical | < 1,45 nm (Evaluación de fases, superficies lisas) | |
