Resolución lateral constante a lo largo del eje z a un precio muy competitivo
Los perfilómetros de superficies basados en microscopio se utilizan para la Tecnología de medición de superficies 3D de alta resolución y sin contacto cuando los detalles más sutiles son importantes. Dentro de esta categoría, la gama « Micro.View » destaca por combinar robustez, flexibilidad y precisión, incluso en materiales difíciles, como superficies reflectantes, oscuras, transparentes o mixtas.
La familia « Micro.View » combina la interferometría óptica con la óptica microscópica para abordar una amplia gama de tareas de Tecnología de medición de superficies:
- Análisis de rugosidad de superficie y textura en alta resolución con la máxima precisión, basado en la Interferometría de barrido de coherencia (CSI), además de True Stitching
- Un control de calidad preciso y fiable, con Focus Finder, Focus Tracker y la gestión de recetas
- Adaptación flexible a diferentes tamaños de muestras y materiales gracias a la Tecnología de escaneo continuo « CST », la « True Stitching » y una amplia gama de objetivos (0,6X – 111X)
- En el laboratorio y en producción, con la tecnología patentada de compensación ambiental de ECT, que garantiza mediciones estables a pesar de las influencias externas
La precisión, la solidez y la flexibilidad resultantes hacen de Micro.View una excelente opción para aplicaciones que incluyen la ingeniería de precisión, la óptica y los componentes ópticos, los semiconductores y la microelectrónica, los MEMS y los microsistemas, la Investigación de materiales y la Tribología, tanto en entornos de laboratorio como orientados a la producción.
Algunos datos clave
¿Cuál es el Micro.View más adecuado para el perfilado de superficies?

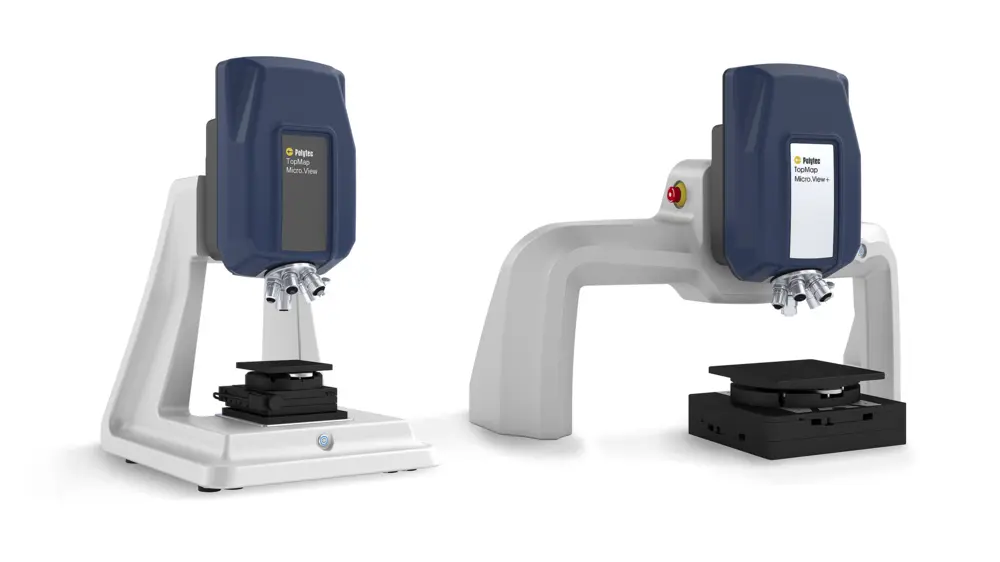

Micro.View
Perfilómetro de superficies compacto basado en microscopio para una precisión máxima.
- Sistema rentable
- Amplia gama de objetivos para tareas específicas
- Ocupa poco espacio en la mesa de trabajo
- ECT o opcional para obtener resultados estables en el taller
Ideal para la fabricación de precisión, laboratorios de I+D, tareas de desarrollo e inspección de superficies de alta precisión en ingeniería.
Micro.View+
Incorpora la función « Color View » al perfilador Micro.View. Para obtener más información y poder ejecutar secuencias de trabajo automatizadas e independientes del operario.
- Mesas motorizadas totalmente Focus Tracker
- gestión de recetas de control de calidad para un funcionamiento sin supervisión
- Admite muestras grandes o altas (hasta 370 mm)
- Color View para una mejor visualización y Detección de defectos
- Capacidad de medición en línea y fuera de línea
La mejor opción si se necesita un sistema « Color View » y las capacidades de automatización son importantes.
Nuestros perfilómetros de superficies: datos técnicos
| Característica | Micro.View | Micro.View+ |
|---|---|---|
| Resolución | Sub-nm | Sub-nm |
| True Stitching | Sí | Sí |
| SaAltura simple | Hasta 100 mm | Hasta 370 mm (con espaciador) |
| Platinas | Mesa manual y motorizada (20, 75, 100 mm) Inclinación y giro manuales y motorizados | Mesa motorizada de 100 x 100 o 200 x 200 mm Inclinación y giro automáticos |
| Visualización | Datos de altura en 3D (arco iris inverso) | Datos de altura en 3D (arco iris inverso)Color View como opción de hardware |
| Objetivos | 0,6x ..111x (opciones de distancia de trabajo larga) | 0,6x ..111x (opciones de distancia de trabajo larga) |
| Automatización | Recetas de medición Posicionamiento Avanzado Focus Finder | Receta de medición Posicionamiento Avanzado Focus FinderRevólver motorizado (o manual) Bucle cerrado con Focus TrackerIntegración en línea solo con cabezal |
| Más información | Detalles sobre Micro.View | Detalles sobre Micro.View+ |
Análisis del perfil superficial (rugosidad y textura) para la ingeniería de precisión, la óptica y los microsistemas
A continuación se muestran resultados reales obtenidos en tareas estándar de perfilometría de superficies en 3D —rugosidad, planicidad, altura de escalón, textura y Tribología— en materiales típicos de ingeniería. Estos ejemplos proceden de nuestros centros de aplicaciones, que realizan estudios de viabilidad y mediciones por encargo para los clientes.
Elige con total confianza el perfilómetro de superficies adecuado: consulta a nuestros expertos en metrología.
Funcionalidades integradas que garantizan una alta precisión y flujos de trabajo eficientes, incluso en entornos adversos
Las prestaciones de nuestros perfilómetros de superficies 3D basados en microscopio están diseñadas para medir componentes de precisión y detalles superficiales finos, tanto en el laboratorio como en la producción:
- Interferómetro de barrido de coherencia (CSI ) para una precisión máxima
- Análisis fiable dela rugosidad de superficie con una precisión inferior al nanómetro en superficies rugosas y brillantes gracias a la tecnología « SST » Smart Scanning Technology
- El campo de visión (FoV) más amplio y variable para un análisis flexible de la rugosidad (desde 0,07 mm hasta 15,5 x 11,7 mm)
- True Stitching Para una precisión inigualable en piezas más anchas
- Amplio rango de medición en el eje Z de 100 mm con resolución completa gracias a la Tecnología de escaneo continuo (CST)
- Medición basada en recetas con Focus Finder para operaciones repetitivas
- Cumple con las normas más recientes (ISO 21920, ISO 25178 y otras)
- Secuencias de trabajo independientes del operario con ejes XYZ motorizados, inclinación/giro, revólver codificado y Focus Tracker
- Preparado para la automatización total gracias a una estrecha integración con un diseño modular e interfaces
La precisión, robustez y flexibilidad resultantes hacen que Micro.View sea ideal para equipos que necesitan datos de superficie 3D trazables y con precisión de repetición sin configuraciones complicadas ni restricciones ambientales.
¿Estudio de viabilidad?
Envíanos tu muestra y realizaremos un estudio de viabilidad con nuestro perfilómetro y te explicaremos los resultados paso a paso.
Esto te permitirá conocer con precisión el rendimiento del perfilómetro óptico con tus muestras reales.
Información relacionada
Diferencias entre el medidor de rugosidad Micro.View y el Pro.Surf+
Aunque Micro.View también permite realizar mediciones de forma, planicidad y altura de escalón, su principal punto fuerte reside en el análisis en 3D de alta resolución de la rugosidad de superficie y la estructura superficial.
El Pro.Surf+ adopta el enfoque inverso. Strse centra en la comprobación de la planicidad, el paralelismo y la forma, pero también puede realizar análisis de rugosidad de superficie con una resolución lateral de 2,6 µm.
Tareas de medición
Con un perfilómetro óptico WLI podrás realizar todas las tareas de medición de superficies: desde los parámetros de forma de la superficie y la rugosidad hasta tareas específicas como el espesor de capas y recubrimientos.
Oferta «Try before buy »
Mide, alquila, decide: según tus condiciones. Toma una decisión con confianza sobre qué perfilómetro de superficies se adapta mejor a tu estrategia de tecnología de medición de superficies y protege tu inversión de capital.
Comenta tus necesidades con nuestros expertos
Empecemos con una breve charla sobre sus piezas, tolerancias y flujo de trabajo; y, si resulta útil, podemos añadir un estudio de viabilidad, un servicio de mediciones por encargo ( PolyMeasure ) o una prueba de PolyRent como siguientes pasos opcionales.
