Systeme zum photonischen Sintern
Der Markt für gedruckte Schaltungen ist im Umbruch. Tinten, die metallische Nanopartikel enthalten, ermöglichen die Bedruckung von flexiblen, billigen Trägerstoffen wie Papier oder verschiedenen Kunststoff-Folien. Die Herausforderung besteht im Sintern der gedruckten Materialien bei gleichzeitig niedrigem Wärmeeintrag in das Substrat. An dieser Stelle bieten Ihnen leistungsstarke Xenon UV-Blitzlampen-Systeme von Polytec die perfekte Lösung.
Darüber hinaus stehen bei Polytec als europäischem Testzentrum für photonisches Sintern des US-Partnerunternehmens Xenon Corp. alle technischen Voraussetzungen zur Verfügung um das photonische Sintern zu erproben. Zum Sinter-Testzentrum ...
R & D-Systeme

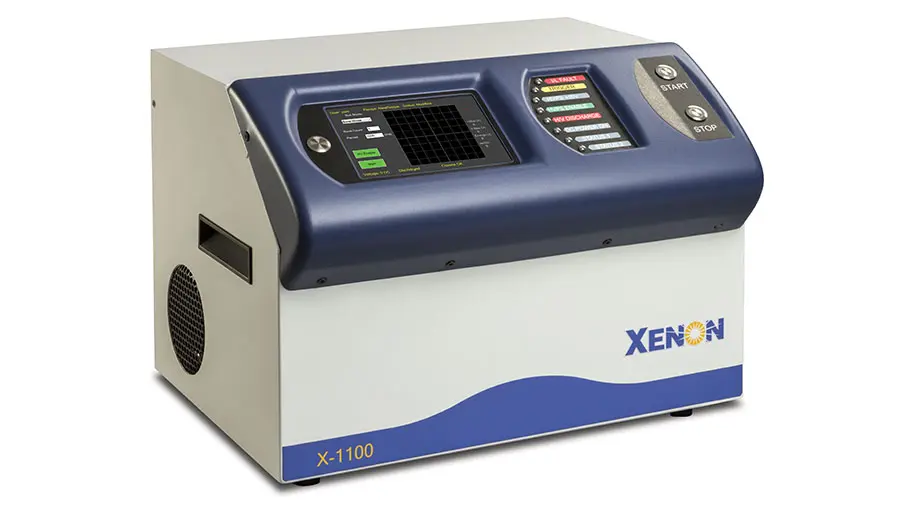

Flexibles Desktop System für R&D Anforderungen

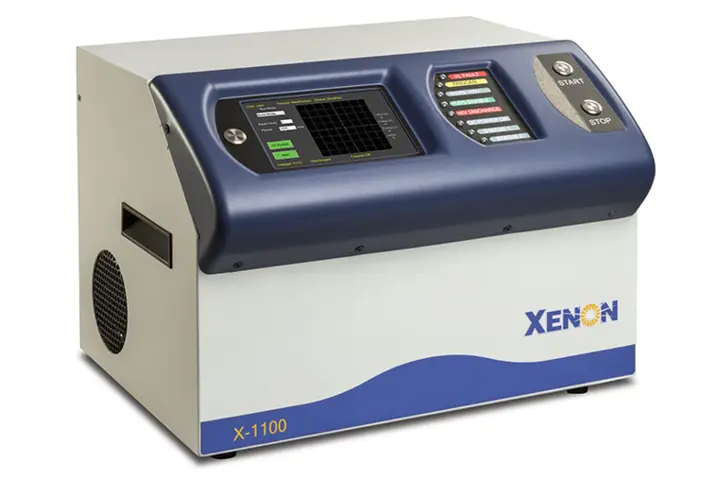

Das R&D-System X-1100 ist speziell auf die Anforderungen in Forschung und Entwicklung ausgerichtet. Die präzise regelbare Impuls-Spitzenleistung, Impulsdauer und Pulsenergie ermöglichen die Entwicklung eigener Härte-Verfahren. Mit seiner hohen Strahlungsintensität eignet sich das X-1100 ideal für komplexe Aufgaben wie das schnelle UV-Härten – auch komplexer Schichten.
Besondere Eigenschaften:
- regelbare Impulsleistung, -dauer und -energie
- Strahlungsintensität bis zu 9 Joule/cm2
- intuitive Touch-Screen-Steuerung
- integriertes Oszilloskop zur Puls-Messung
- komplexe Energieabgabe-Muster einstellbar
- Anschlussmöglichkeit verschiedener Lampensysteme und Zubehör
Sintern von Silber, Kupfer und anderen gedruckten Materialien

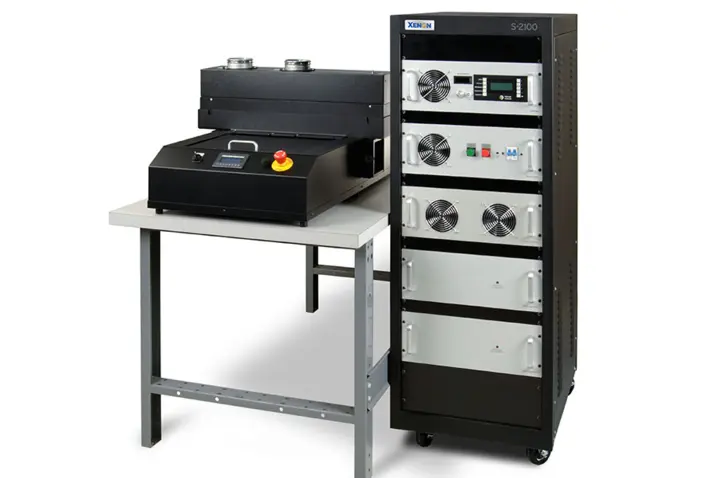

Das Sinteron S-2100 ist ein System zum Sintern von Silber-, Kupfer- und anderen Tinten, zum Aushärten von Dünnschichtsubstraten und zur Oberflächenbehandlung in Halbleiter- und Photovoltaikanwendungen. Die Stromversorgungseinheiten sind in einem 19-Zoll-Rack untergebracht. Stromversorgung und Kühlung sind Teil des Systems.
Die Pulsbreiten können im Bereich zwischen 100 und 2.000 Mikrosekunden gewählt werden. Die Pulsenergie kann zwischen 27 und 2.000 Joule/Puls eingestellt werden.
Das System kann mit einer Vielzahl von Lampen variiert und so an den zu bearbeitenden Bereich angepasst werden. Die optische Wirkfläche beträgt beispielsweise 19 × 305 mm für die 16-Zoll-Linearlampe oder etwa 140 mm im Durchmesser für die Spiral-Lampe.
Mit hoher Pulsenergie Silber-, Kupfer- und andere gedruckte Materialien sintern

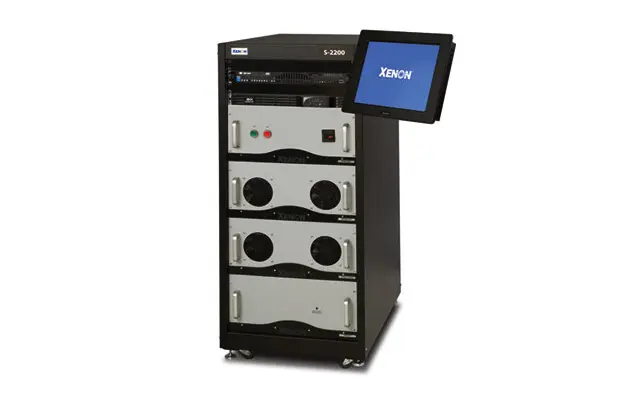

Das Sinteron S-2200 bietet Ihnen ein Energiemanagement nach dem neusten Stand der Technik. Es erfüllt alle Ihre Wünsche für die Forschung und Entwicklung neuartiger Prozesse in der Bearbeitung gedruckter Nanomaterialien und für das schnelle Sintern auf wärmeempfindlichen Substraten.
Besondere Eigenschaften:
- Besondere Eigenschaften sind:
- Konfigurierbare, hochfrequente Pulssequenzen
- Einzelpulsmodus für hohe Spitzenenergien bis 4 kW/cm²
- Grafische Benutzerschnittstelle und einfache Bedienung
- Einfache Synchronisation mit dem Lineartisch
Das System kann mit einer Vielzahl an Lampen kombiniert und so auf die zu bearbeitende Fläche angepasst werden. Optische Wirkfläche ist beispielsweise 19 × 305 mm für die 16 Zoll Linear- oder rund mit 140 mm Durchmesser für die Spirallampe.
Große Wirkfläche & hohe Homogenität für R&D und Prozessentwickler

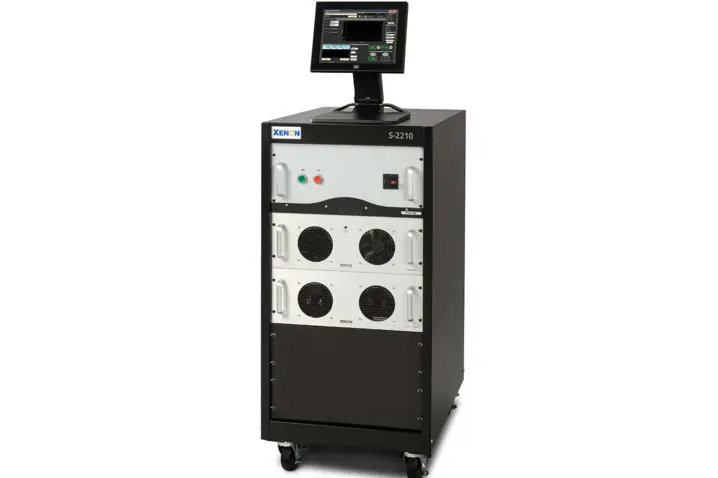

Das S-2210 von XENON ist ein hochmodernes Blitzlampen-System für Forscher und Entwickler. Anwendung findet es in der Entwicklung von Aushärte-, Trocknungs- und Sinterprozessen. Die Exzellente Homogenität von 3 % über 150 x 150 mm ermöglicht die flächige Anwendung, beispielsweise auf Halbleiterwafern oder PCBs.
Das kompakte Design des S-2210 macht es ideal für die eines Prozessesentwicklung und die anschließende Skalierung für größere Flächen oder höheren Durchsatz durch die Integration mehrerer identischer Racks.
Besondere Eigenschaften:
- Volle Flexibilität in der Einstellung der Pulsdauer oder der Pulsenergie
- Einfache Bedienung durch die Touchscreen-Oberfläche, einfaches Speichern und Abrufen von Prozessparametern
- Bereit für das Skalieren der Prozesse und somit für den Transfer in die Produktion
- Maximale Impulsenergieabgabe von 18 kJ
- Impulsbreite 100 μs bis 5000 μs
- Spannungseinstellung 2 bis 3 kV
- Einzelpuls, Burst, Sequenz, Kontinuierlich
- Große optische Wirkfläche von 150 mm x 150 mm
- Homogenität 3 %

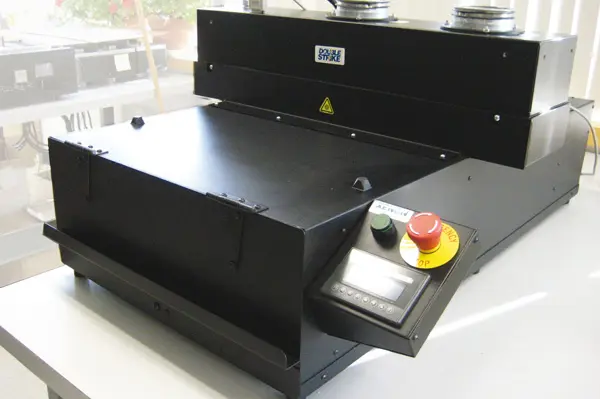

Lineartisch LS-845
Für das sichere Arbeiten wird das Licht der linearen Lampe vom Anwender abgeschirmt. Eignet sich für das Arbeiten mit Blättern wie beispielsweise DINA4-Papier.
Kammer für Spirallampe

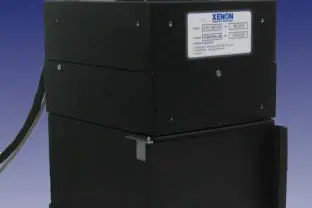

Die optionale Kammer LC-915 erlaubt Ihnen das sichere Arbeiten mit der Spirallampe.
Industrie-Systeme
Gedruckte Silbermaterialien im Produktionsprozess sintern
Mit dem Sinteron S-5000 lässt sich gedruckte Elektronik auf flexiblen Substraten wie Kunststofffolien, Stoffen und Papier bei bis zu 30 Metern pro Minute bearbeiten. Maximal 10 Lampen mit jeweils 49 cm Länge können dabei einzeln über ein Touch-Panel gesteuert werden, ebenso wie die Rollengeschwindigkeit, Ausleuchtzonen und deren Überschneidungen sowie die Anstellwinkel der Blitzlampen. Ein 16-Zoll-Förderband kann für die Integration in Rolle-zu-Rolle-Anlagen einfach entfernt werden.
Materialien auf breiten Bahnsubstraten problemlos sintern

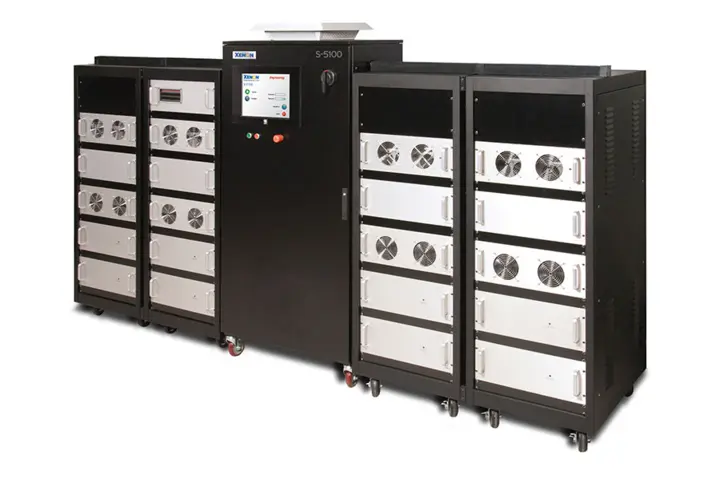

Das Sinteron S-5100 ist ein großer Schritt vorwärts für die gedruckte Elektronik. Es ermöglicht Ihnen das Sintern gedruckter Schaltungen auf breiten Bahnsubstraten in einer Rolle-zu-Rolle Produktionsumgebung.
Eigenschaften:
- Bearbeitung von Bahnbreiten bis zu 125 cm
- Gleichmäßige Energieverteilung über die gesamte Breite
- Synchronisation der Pulse mit der Bahngeschwindigkeit, um Streifenbildung zu vermeiden
- Integriertes Touch-Screen-Display zur einfachen Steuerung aller Parameter
- Luftgekühlt und somit keine Probleme mit Wasserleckagen und keine zusätzliche Verwendung giftiger Chemikalien notwendig
Flächenhaftes Sintern bei herausragender Uniformität

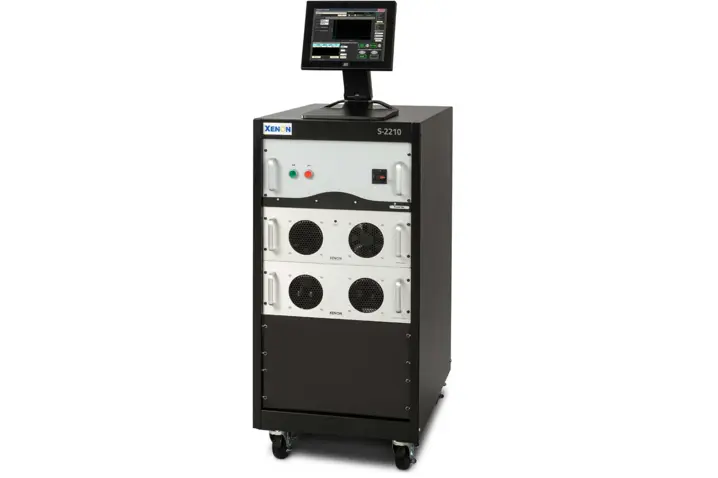

Das S-2210 ist ideal für flächige Anwendungen bis 150 x 150 mm Wirkfläche bei hoher Lichtintensität und einer herausragenden Uniformität von 3 %. Das System schließt eine Lücke in der Xenon Sintersystem-Serie, die nun komplett vom X-1100 Lowcost-Gerät für Benchtop-R&D-Anwendungen bis zum Universal-System S-2200 durchgängig ist. Durch die vielseitig einstellbaren Parameter wird die Verarbeitung von Nano-Tinten über Pasten auf wärmeempfindlichen Substraten bis zu Photvoltaik-Dünnfilmen möglich.
Eigenschaften:
- Max. Wirkfläche: 150 x 150 mm
- maximale Pulsenergie: 18 kJ / cm2
- Pulsdauer: 100 - 5000 µs
- Licht-Uniformität 3 %
- Touchscreen-Berdienung
- bis zu 40 individuelle Pulsenergien programmierbar
- 100 Pulsprofile / Pulssequenzen programmierbar
- Modulare Erweiterung für größere Wirkflächen / höheren Durchsatz möglich

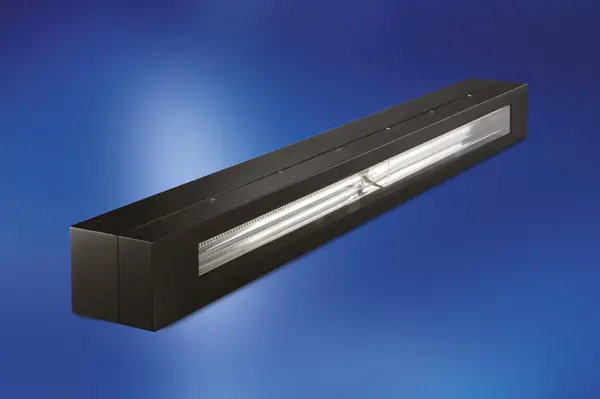

Großflächiges UV-Härten und photonisches Sintern
Die 60-Zoll-Linearlampe (1,5 m) wird für großflächiges UV-Härten und photonisches Sintern in Inline-Anwendungen im Rolle-zu-Rolle-Verfahren verwendet. Zwei Einzellampen mit elliptischen Reflektor sind so kombiniert, dass das Licht über einen großen Bereich mit exzellenter Homogenität abgestrahlt wird.
