Pulsmustergeneratoren für Kurzpulsanwendungen preiswert ersetzen
Teure Pulsmustergeneratoren für Kurzpulsanwendungen lassen sich in vielen Fällen durch die EPG Modelle zu einem Bruchteil der Kosten ersetzen. Die elektrischen Pulsgeneratoren der EPG-Reihe erzeugen extrem kurze Pulse bis zu 22 ps für direkt oder extern modulierte Laser.
Die Pulsbreite ist frei wählbar. Repetitionsraten können vom Einzelpuls bis zu 10 GHz mit sehr geringem zeitlichen Jitter eingestellt werden.
Im Modulatorbetrieb können aufgrund der hohen Flankensteilheit von 10 ps optische Pulslängen von ca. 30 ps generiert werden. Bei direkter Modulation durch Gain-Switching ergeben sich optische Pulsbreiten von 30 bis 60 ps, die extern noch weiter komprimierbar sind.
30
ps
Pulsewidth
10
GHz
Repetition rates
1
ps
Pulsbreiteneinstellung

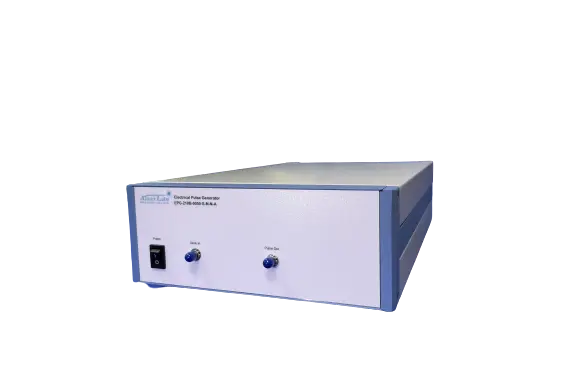

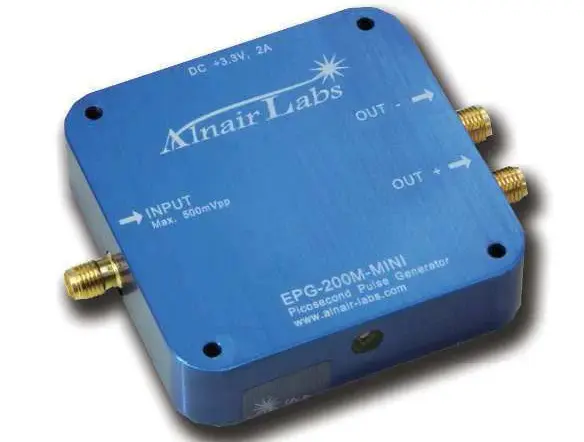

EPG-210

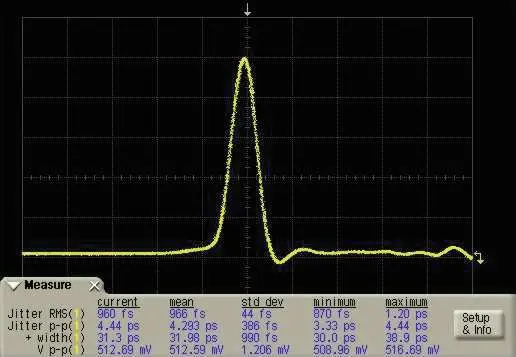

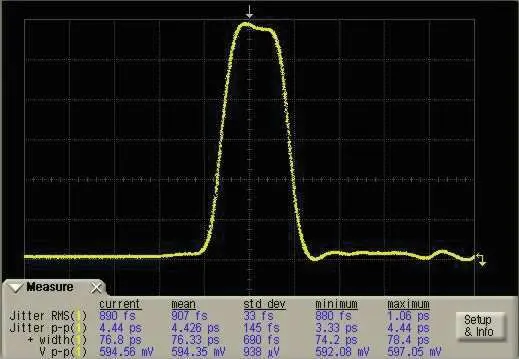

- elektrische Hochgeschwindigkeits-Pulse bis zu 30 Pikosekunden
- 17 ps Flankenanstiegszeit zur Ansteuerung von Modulatoren und Lasern
- Generiert Pulse nach Bedarf oder mit Wiederholraten von bis zu 5 GHz
EPG-220

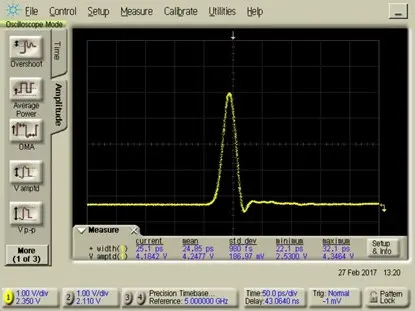

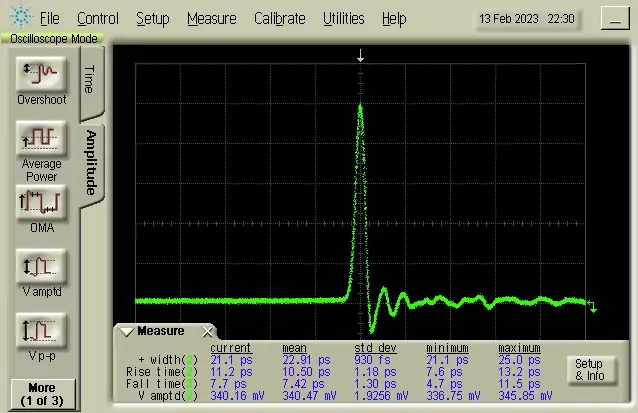

- elektrische Hochgeschwindigkeits-Pulse von 22/ 25 Pikosekunden
- kurze Flankenanstiegszeit von 10 Pikosekunden, geringer Jitter
- Generiert Pulse nach Bedarf bei Wiederholraten von bis zu 10 GHz

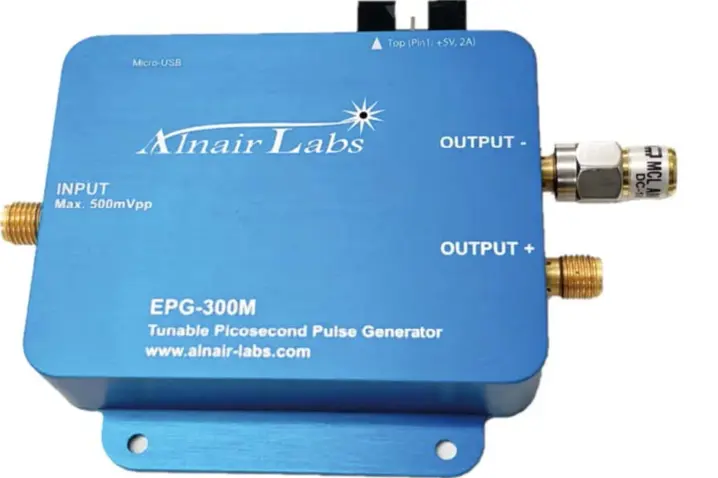

EPG-300

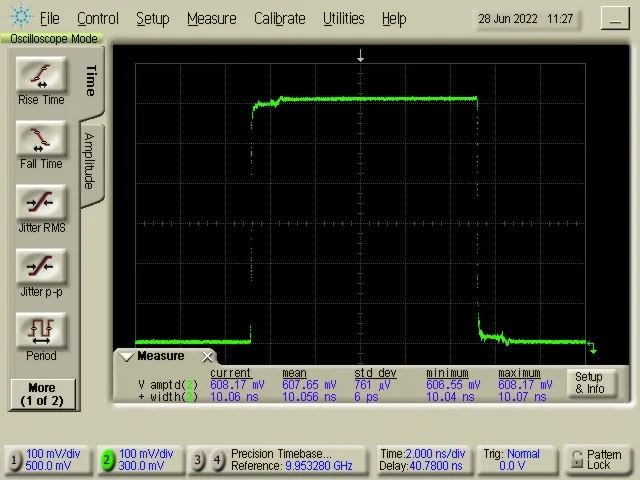

- Pulsbreiten-Einstellbereich von 100 ps -10 ns, optional 50 ps -10 ns
- Auflösung der Pulsbreiten-Einstellung 1 ps
- Frequenzbereich 100 kHz - 1 GHz
