Reflexions- und Dämpfungsereignisse in Glasfasern messen
Das Vermessen von Reflektions- und Dämfpungsereignissen entlang einer Glasfaserstrecke mittels OTDR (Optical Time Domain Reflectometry) gehört zu den Grundaufgaben bei Installation, Inbetriebnahme und Wartung von optischen Netzen. Dementsprechend bilden kompakte, portable OTDRs die Grundausstattung eines jeden Installateurs oder Servicetechnikers. Wenn höchste Auflösung gefordert ist, ist ein OFDR (Optical Frequency Domain Reflectometer) die einzige Alternative.
Produktauswahl
PalmOTDRs

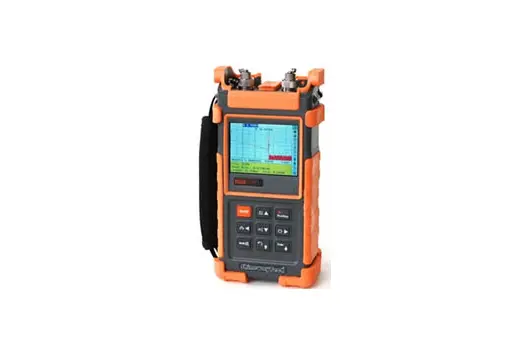

PalmOTDRs von Polytec verbinden geringe Größe und Gewicht sowie niedrige Anschaffungskosten mit professioneller Leistungsfähigkeit. Die Geräte haben ein Farbdisplay mit deutschsprachiger Benutzeroberfläche und sind innerhalb von 5 s betriebsbereit. Die Messung erfolgt über einen einzigen Knopfdruck, da das Gerät alle Einstellungen selbst optimiert. Nach einer Messserie können Sie die Daten zum genauen Auswerten und Dokumentieren per USB in die mitgelieferte Trace-Manager-Software laden.
Die Eigenschaften der PalmOTDRs:
- Wellenlängen: 850/1300 nm (Multi-Mode); 1310/1490/1550/1625/1650 nm (Single-Mode)
- Dynamikumfang bis 50 dB
- Großer Speicher für bis zu 1200 Messkurven (.sqr-Format)
- Akkustandzeit: 8 h kontinuierlicher Betrieb
- Gewicht: 1 kg
- Trace-Manager-Software zum Auswerten/Protokollieren
- FTTX-Modelle
OFDRs

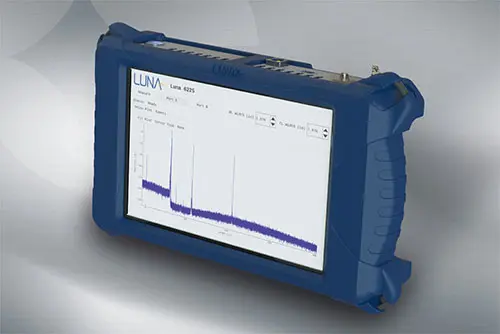

Basierend auf dem OFDR-Prinzip bieten Ihnen die Präzisionsreflektometer der OBR-Serie die größte räumliche Auflösung, die in einem kompakten, transportablen Gerät weltweit erreicht wird. Mit dem Gerät können Sie Reflexions- und Dämpfungsereignisse mit höchster Genauigkeit lokalisieren und vermessen. Da es keine Totzone gibt, beginnt der Messbereich direkt am Gerätestecker. Die Systeme sind ideal für die Fehlersuche und -analyse an Steckern, Komponenten, Kassetten und kurzreichweitigen Netzwerken bis 2 km.
| OBR 6225 | |
| Datenblatt | PDF Download |
| Wellenlängenbereich | 1547 nm |
| Max. Messbereich | 100 m |
| Räumliche Auflösung | 80 µm über 20 m 100 µm über 50 m 200 µm über 100 m |
| Messparameter | IL, RL |
| Spektrale Information | ja |
| Einsatzbereich | Feld, Labor, Produktion |
