实时测量超声换能器

在医疗超声应用领域,借助微系统技术所制造的超声换能器展现出了极为可观的应用前景。在这一技术范畴内,人们通常会着重区分两种类型的微机械超声换能器,即压电式微机械超声换能器(pMUTs)和电容式微机械超声换能器(cMUTs)。

与传统的超声换能器元件相比,电容式微机械超声换能器(cMUTs)具备一系列独特且卓越的性能优势。得益于其薄膜所呈现出的特殊弯曲振型,cMUTs 换能器的机械阻抗显著降低,同时,向周围介质传递能量的效率却大幅提升。此外,微加工工艺的应用使得运用半导体技术以经济高效的方式实现 cMUTs 的批量生产成为现实。值得一提的是,半导体开关电路能够直接集成于同一芯片之上,这一特性使得构建大型的一维阵列配置,甚至更为复杂的二维阵列配置都变得轻而易举,为超声换能器在医疗等领域的进一步拓展和应用提供了有力支持。

Polytec 杂志

仿真 VS 实测

超声换能器的有限元验证

点阅

快速测量

快速测量超声换能器的性能

点阅

精准测定电容式微机械超声换能器(cMUT)的空间压力场

在对新型超声换能器进行特性分析时,科研人员通常会综合运用多种方法,以获取全面且精确的信息。其中,有限元模拟技术发挥着重要作用。该技术在充分考量周围介质影响的基础上,能够对换能器的性能表现进行较为精准的预测,为后续的研究提供理论参考依据。

在实际测量环节,基于显微镜的激光测振仪成为关键设备。以德国 Polytec 公司的 MSA 显微式激光测振仪为例,其凭借出色的性能,可对新型换能器原型展开细致测量,进而直接测定出声换能器表面的机械频率响应。在操作过程中,用户能够深切体会到该设备所具备的大频率带宽优势以及卓越的实时测量能力,这使得它在可靠且精准地测量瞬态过程方面表现尤为突出,能够捕捉到极为细微的变化。

比利时的 IMEC(比利时微电子研究中心)便借助德国 Polytec 公司的 MSA,对一款独具特色的电容式微机械超声换能器(cMUT)展开了深入表征研究。基于所获取的测量数据,IMEC 运用瑞利积分法,成功确定了该换能器在传输介质中的空间压力场分布情况。为确保结果的准确性与可靠性,后续还通过独立的水听器测量手段,对所得结果进行了进一步验证,多重保障下的研究成果为相关领域的发展提供了极具价值的参考 。

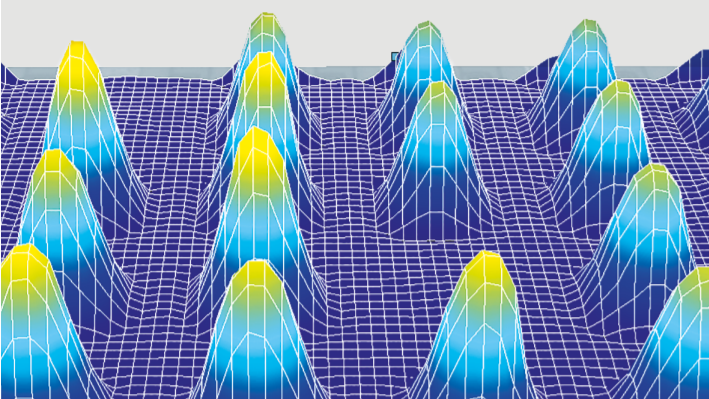

Transient displacement measured on single cMUT cell, ©IMEC, Belgium
Transient displacement measured on single cMUT cell, ©IMEC, Belgium
Decreasing pressure amplitude measured on single cMUT cell, ©IMEC, Belgium
Decreasing pressure amplitude measured on single cMUT cell, ©IMEC, Belgium
