Assurer la fonctionnalité des dispositifs de laboratoire sur puce
Les systèmes de laboratoire sur puce microfluidique (angl.: lab on a chip, LOC ), mettent en œuvre une multitude de processus simultanés sur le plus petit des espaces. Les laboratoires sur puce analysent les liquides sur une puce compacte pour l'analyse des processus biologiques, chimiques ou physiques. Les laboratoires sur puce utilisent la force capillaire pour transporter quelques picolitres ou microlitres d'un fluide. L'utilisation d'un microscope dédié à la métrologie des surfaces, comme les systèmes TopMap, vous permettent :
- De vérifier les tolérances dimensionnelles du canal microfluidique LOC
- D'évaluer la profondeur ou la largeur du canal du laboratoire sur puce avec une grande précision
- De déterminer le volume ou de mesurer la planéité sur l'ensemble du microship.
Si le parallélisme, la hauteur de marche ou la planéité du laboratoire sur puce ne sont pas dans les tolérances très strictes et conformes aux spécifications, cela affectera les performances et la fiabilité des analyses du laboratoire sur puce.
Contrôle de la qualité et des processus de production des laboratoires sur puce
L'expert en services de recherche et développement Hahn-Schickard développe des produits intelligents avec la technologie des microsystèmes, de l'idée à la fabrication. En collaboration avec des partenaires industriels, Hahn-Schickard réalise des produits et des technologies innovants dans les domaines de la technologie des capteurs, des systèmes embarqués intelligents pour l'Internet des objets (IoT), de l'intelligence artificielle (IA), des laboratoires sur puce (LoC) et de l'analytique, ainsi que des systèmes d'énergie électrochimique. Dans leur conception de laboratoire sur puce pour les tests de turberculose, l'un des défis du processus de production est d'adapter précisément la hauteur des outils de scellement à la cartouche. Si la hauteur est trop faible, la force de scellement est trop faible et les cartouches ne sont pas étanches. Si la hauteur est trop élevée, des éclaboussures de pression se produisent et de la matière en fusion peut bloquer les canaux fins.
Lire l'interview complète
Raimund Rother, ingénieur des procédés chez Hahn-Schickard :
L'application du film de scellage sur les cartouches est un défi : d'une part, il faut obtenir une force de scellage élevée sans fermer les canaux fins de la cartouche pendant le collage. D'autre part, les tolérances de production concernant les épaisseurs de moulage par injection ne peuvent être complètement éliminées, ce qui doit être compensé lors du scellage. Pour ajuster l'outil de scellement avec précision, nous mesurons les niveaux de hauteur de la cartouche à l'aide d'un interféromètre à lumière blanche à balayage. Ces données de mesure en 3D servent ensuite de base à la conception de l'outil de scellement.
Envoyez-nous votre laboratoire sur puce pour un rapport d'échantillonnage gratuit.
Caractérisation des laboratoires sur puce: mesure d'hauteur de marche, de profondeur des canaux ou de planéité
Avec un grand champ de vision (angl.: field of view, FoV) et une haute résolution verticale, les profilomètres optiques TopMap permettent un examen direct des profondeurs des canaux des laboratoires sur puce et une inspection géométrique de l'ensemble du laboratoire sur puce par une seule mesure, qui crée des millions de points de données en quelques secondes seulement. La conception optique télécentrique des interféromètres à lumière blanche présente une trajectoire parallèle du faisceau lumineux, ce qui permet de capturer le fond du canal des dispositifs de laboratoire sur puce sans effets d'ombre qui causent des angles morts sur les données de mesure. Les profileurs à base de microscope de la série TopMap se concentrent sur l'inspection des microsystèmes ou des détails structurels, l'évaluation des rugosités, etc. La résolution de l'axe z restant constante, les profileurs optiques TopMap permettent d'adapter rapidement et facilement la résolution latérale aux différentes tâches de mesure en changeant simplement d'objectif.
Produits associés
TopMap Micro.View+
TopMap Micro.View®+ est la nouvelle génération de profilomètre optique 3D avec conception modulaire pour un contrôle en laboratoire ou en ligne, spécialement adapté pour une mesure fiable et précise des applications les plus complexes en finition de surface et microstructures. Ses innovations « Focus Finder » (recherche de focus) et « Focus Tracker » (suivi du focus) permettent une meilleure qualité de mesure et un gain de temps avec des unités de positionnement motorisées prêtes pour l'automatisation. En savoir plus!
TopMap Micro.View
TopMap Micro.View® est le profilomètre optique 3D compact et facile à utiliser avec 100mm de plage de mesure verticale. Micro.View® est la solution de contrôle qualité économique pour l'analyse de surfaces de précision et textures, la mesure de rugosité, microstructures et l’inspection de détails de surface.
TopMap Pro.Surf
Pro.Surf est synonyme de caractérisation rapide et professionnelle des surfaces en 3D : La capture de 2 millions de points de mesure en quelques secondes permet de voir tous les détails. Pro.Surf maîtrise les flux de production exigeants avec des temps de mesure courts. Le champ de vision (FOV) exceptionnellement large permet de capturer de grands échantillons avec des champs d'image allant jusqu'à 33x44 mm en une seule prise - tandis que le stiching s'étend jusqu'à 230x220 mm grâce à la plage Z flexible de 70 mm.
Autres applications dans le domaine de la biologie et médecine
- Implants
![Topographie des implants et caractérisation de la surface des instruments de soins dentaires]( "Topographie des implants et caractérisation de la surface des instruments de soins dentaires")
Topographie des implants et caractérisation de la surface des instruments de soins dentaires - Electronique flexible
![Flexible Elektronik gekonnt elektrisch leitend kleben]()
- Capteur de pression MEMS

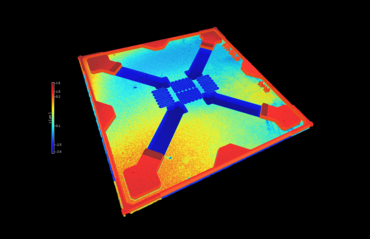

![2D/3D profile of MEMS pressure sensor with 2.5x magnification and microscope measurement (courtesy: CIS)]( "2D/3D profile of MEMS pressure sensor with 2.5x magnification and microscope measurement (courtesy: CIS)")
