Vérifier de manière fiable des surfaces de haute précision

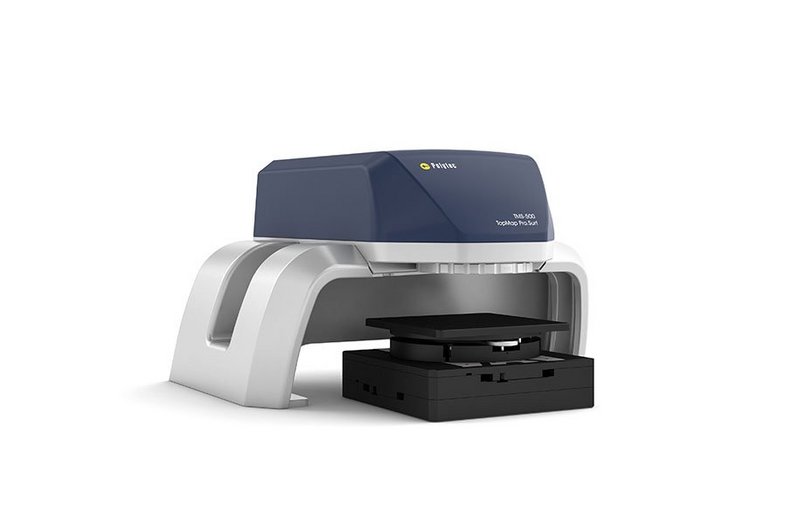

Le TopMap Pro.Surf détermine rapidement, de manière fiable et précise les écarts de forme sur un large champ de vision. La solution à la pointe de la technologie, le TopMap Pro.Surf est idéale pour mesurer rapidement et simplement des surfaces de haute précision, dans la salle de métrologie, proche de la production ou bien encore grâce à la répétabilité directement sur la chaîne de production. Ce système offre une solution pour toutes les caractérisations de surface, que cela soit de la mesure de planéité, de hauteur de niveau, de parallélisme ou de rugosité. Le modèle séduit à la fois pour sa résolution spatiale, son objectif télécentrique et sa vitesse.
champ d'image unique exceptionnel
(étendu 230 x 220 mm)
flexible, large gamme Z
haute résolution verticale
garantie + mises à jour du logiciel à vie
Points forts
- Caractérisation rapide et précise de surfaces 3D
- Mesure sans contact et résultats répétitifs
- Capturez de grands ou multiples échantillons en une seule fois avec l'espace de travail XYZ exceptionnellement grand de 230 x 220 x 70 mm
- Technologie Smart Scanning et un jeu de filtres adaptés pour toutes les surfaces
- L'objectif télécentrique mesure même les zones profondes et encastrées
- Manipulation d'échantillon sécurisé grâce à une grande distance de travail
- Reconnaissance automatique de l'échantillon pour éviter le positionnement mécanique
- Garantie gratuite de 4 ans et mises à jour du logiciel à vie
Mesurer la forme, la hauteur des marches etc des grands échantillons
Les interféromètres à lumière blanche Polytec mesurent et évaluent des paramètres de forme tels que l'épaisseur, le parallélisme, la hauteur de pas et l'ondulation en 3D avec une résolution nm. TopMap Pro.Surf visualise tous les détails de surface sur de grandes surfaces, ce qui le rend rapide et efficace pour les grands échantillons, voire les mesures multi-échantillons. La capture de 2 millions de points de mesure sur un grand champ de mesure unique de 44 x 33 mm en quelques secondes seulement accélère l'inspection de vos surfaces. Pour un champ de mesure plus large, étendez-le par assemblage à un champ de vision combiné de 230 x 220 mm. La plage de mesure verticale exceptionnellement large de 70 mm (axe Z) et l'excellente résolution verticale indépendante de la taille du champ d'image offrent une grande liberté et un espace de travail généreux, s'adaptant à vos besoins de mesure individuels. L'optique télécentrique avec une plage Z de 70 mm atteint les zones difficiles d'accès et profondes, telles que les perçages et les surfaces encastrées.
Laboratoire d'inspection de surface et de production de grande surface
Pro.Surf maîtrise également les flux de production exigeants, avec des temps de mesure courts pour une cadence élevée. Des outils de vision industrielle intégrés, comme la reconnaissance automatique de formes, accélèrent votre contrôle qualité, évitant ainsi les fixations ou positionnements mécaniques, permettant des mesures multi-échantillons rapides et efficaces en une seule prise grâce au large champ de vision (FOV). Demandez des options de platine, des configurations personnalisées, la personnalisation du logiciel pour définir vos propres paramètres de surface, des outils SDK ou des formules de mesure orientées production, le tout en un clic, pour faire de Pro.Surf votre profileur de surface grande surface personnalisé.
Nos PolXperts vous accompagnent dans toutes les étapes de mesure !
