Mesure sans contact des vibration
Domaines d'application de la vibrométrie laser Doppler
Mesure optique des vibrations dans toutes les industries

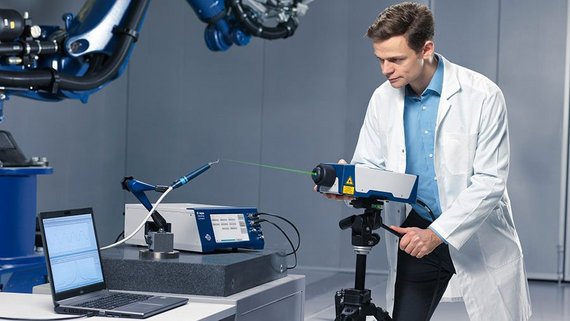

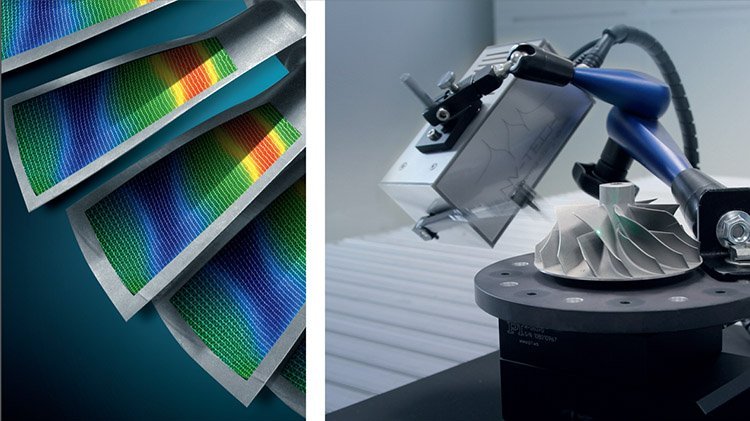

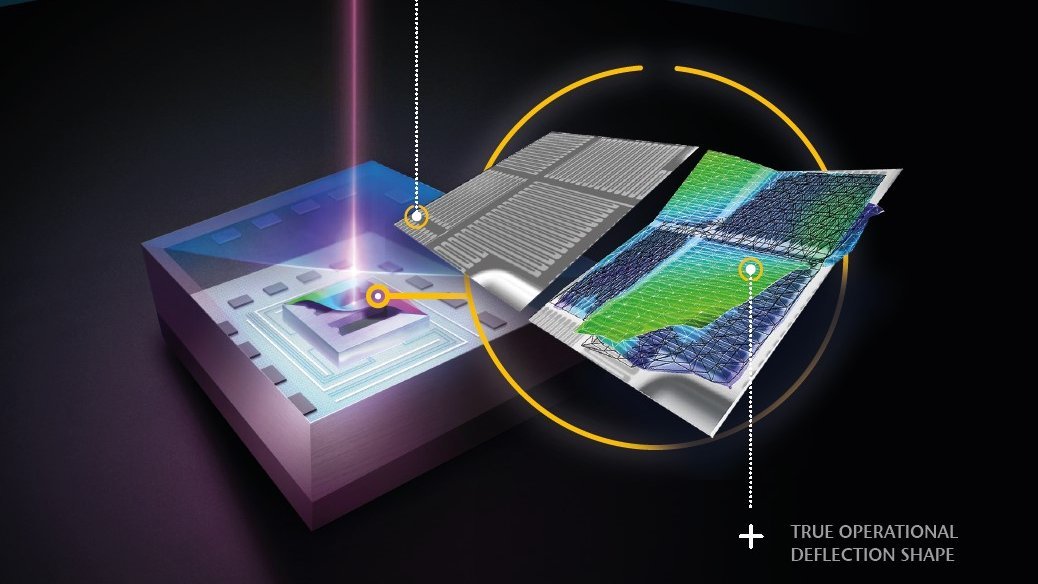

La compréhension des systèmes vibrants dans la nature et la technologie nécessite des outils de mesure des vibrations sophistiqués, flexibles et idéalement non invasifs. La vibrométrie laser Doppler s'est avérée être la méthode la plus précise et la plus fiable pour mesurer les vibrations. Dans la recherche et le développement industriel, les systèmes de mesure de vibrations Polytec sont utilisés pour étudier des objets de tailles très différentes, allant de carrosseries entières de voitures, de composants d'avions, de moteurs et de bâtiments à de minuscules micro-machines et composants de disques durs. Il existe d'innombrables autres applications de recherche en ingénierie mécanique, acoustique et de nombreuses autres disciplines liées à l'ingénierie. Mesurez à distance sur des surfaces chauffées à blanc, sur des composants en rotation, analysez des outils ultrasoniques à haute fréquence et comprenez pleinement le comportement dynamique des structures les plus complexes et délicates en 3D. Découvrez comment la technologie de mesure des vibrations de Polytec permet de révéler la véritable vibration, l'acoustique et la dynamique des structures vibrantes.
Applications de la mesure optique des vibrations
Un cœur qui bat, des ailes qui vibrent, des sons qui sont émis et détectés - la vie sans vibrations est difficile à imaginer. La compréhension des systèmes vibratoires dans la nature et la technologie nécessite des outils de mesure sophistiqués, flexibles et, idéalement, non invasifs. Des innovations récentes comme l'interférométrie à trajets multiples QTec® repoussent encore les limites.
Mesurer les vibrations avec la lumière

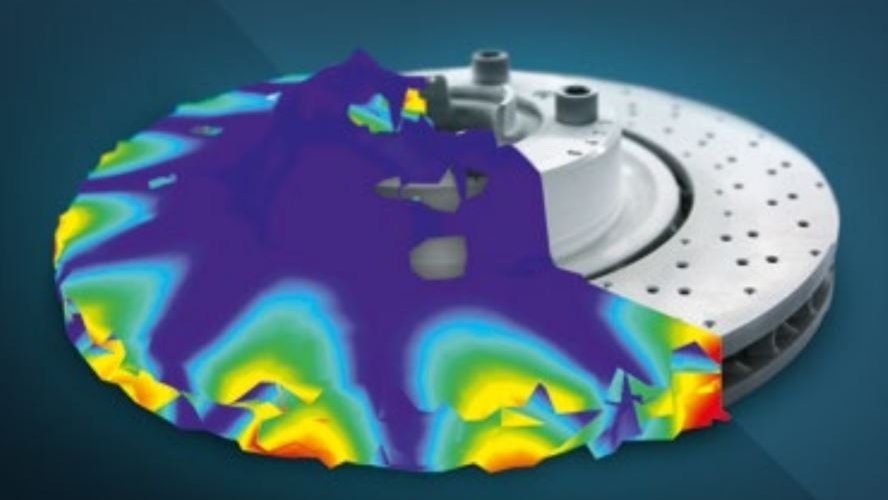

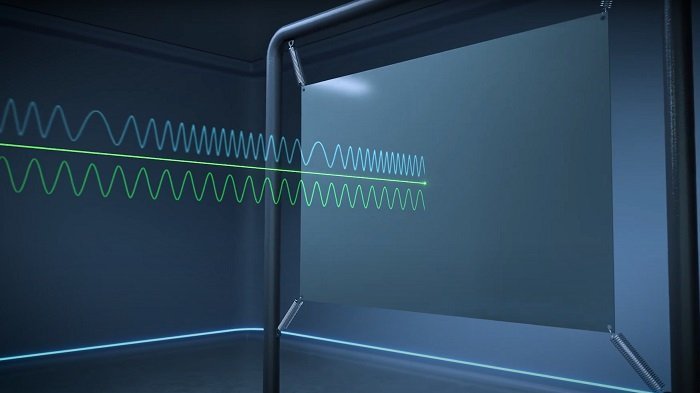

Les systèmes de mesure des vibrations par laser, ou vibromètres Doppler laser, reposent sur le principe de l'interférométrie laser et utilisent un laser sans danger pour les yeux (par exemple, un laser HeNe avec λ = 633 nm, P < 1 mW) comme source lumineuse. À l'intérieur de la tête de mesure des vibrations, un séparateur de faisceau optique sépare le faisceau laser en deux composantes : un faisceau de référence et un faisceau de mesure. Le faisceau de mesure frappe un point de la surface vibrante et la lumière rétrodiffusée est décalée en fréquence en raison de l'effet Doppler. Cette lumière se mélange alors avec le faisceau de référence et une fréquence de battement est produite.
Mesure des vibrations sous forme de démo gratuite, d'étude de faisabilité et de service hors ou sur site ?
Comment mesurer la vitesse vibratoire ?
La modulation de fréquence de l'intensité lumineuse est proportionnelle à la vitesse de vibration. Chaque fois que l'objet vibrant mesuré se déplace d'une demi-longueur d'onde du laser HeNe (λ = 316 nm), l'intensité passe par un cycle complet lumière-obscurité. Un capteur sensible à la lumière convertit les changements d'intensité lumineuse en un signal électronique. La fréquence fD de ces cycles clair-obscur est proportionnelle à la vitesse v de l'objet mesuré comme suit :
fD= 2 × v/ λ
Téléchargez le livre blanc complet sur les avantages de la mesure optique des vibrations.
Actuellement, la mesure des vibrations atteint une résolution d'amplitude bien inférieure au picomètre lors de la démodulation du déplacement. Aujourd'hui, la mesure des vibrations par laser a un potentiel presque illimité et est utilisée dans un large éventail d'applications. Il est donc désormais possible d'obtenir des données de mesure des vibrations avec une précision et une efficacité accrues, même pour les applications où la technologie conventionnelle des capteurs de vibrations ne peut être utilisée.
