Verlässliche Druckmessung unter allen Bedingungen
Die faseroptischen Druckmesssysteme von Opsens Solutions basieren auf der Technologie der Weißlichtinterferometrie. Dabei liegt der Messpunkt am Ende der Glasfaser.
Verschiedene Auslesegeräte und Sensortypen stellen sicher, dass unterschiedlichste Anwendungsfälle und -umgebungen bedient werden können. Zum Beispiel hervorragende Wiederholgenauigkeit und Ausfallsicherheit für industrielle Anwendungen oder Widerstandsfähigkeit gegenüber Mikrowellen- und HF-Umgebungen, hohe Temperaturen, Feuchtigkeit oder gar unter Wasser und andere raue Umgebungsbedingungen.
Die kleine Bauform der Sensoren und die EMV/RFI/MRI-Unempfindlichkeit machen sie zu idealen Lösungen für industrielle Anwendungen.

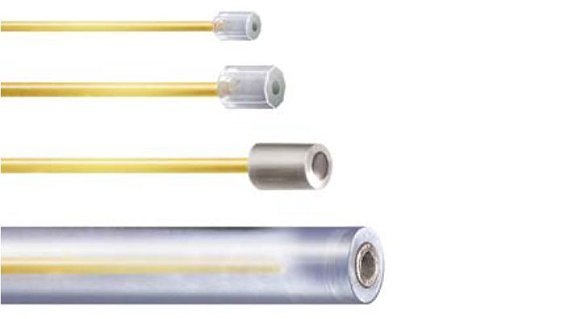

Opsens OPP-M
Minimale Maße und maximale Industrietauglichkeit
Der OPP-M wurde für Druckmessungen entwickelt, die sehr kleine Sensoren mit einem Außendurchmesser von 0,25 mm und hervorragender Wiederholbarkeit erfordern. Er weist neben minimaler Temperaturverschiebung auch feuchtigkeitsinduzierte Drift auf. Dabei bietet der Sensor eine zuverlässige Druckmessung ohne Phasenverzögerung und ist unempfindlich gegenüber externen MR / RF-Störeinflüssen und wechselnder elektromagnetischer Umgebungsbedingungen.

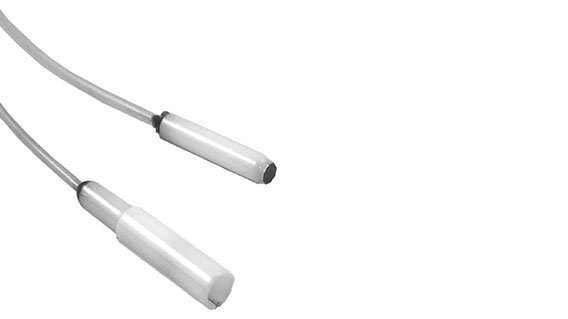

Opsens OPP-B
Sehr langlebig bei minimalen Maßen
Der OPP-B ist ein MEMS-basierter Sensor für anspruchsvolle Anwendungen. Das Modell ist ein reiner faseroptischer Drucksensor (ohne Metallgehäuse) für Anwendungen, die eine minimalinvasive In-situ-Druckmessung erfordern. Der Sensor bietet langfristige Genauigkeit, Langlebigkeit, geringe Drift und zuverlässige Druckmessungen in den rauesten EMI-, RFI- und Hochspannungsumgebungen, bei brennbaren/explosiven Stoffen und hohen Temperaturen.
Diese kompakte und sehr robuste Sonde kann an spezifische Kundenanforderungen angepasst werden. Das faseroptische Verlängerungskabel kann bis zu 3 Kilometer lang sein.

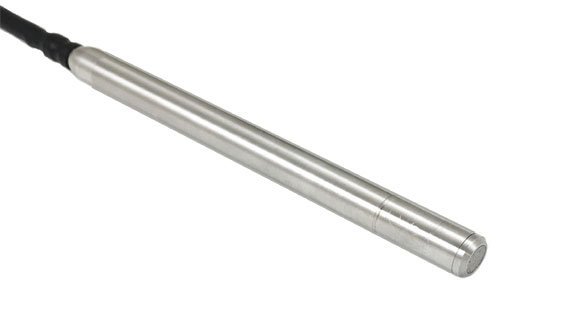

Opsens OPP-C
Untergetauchter Einsatz bei bis zu 1.000 PSI
Der OPP-C, ein MEMS-basierter faseroptischer Drucksensor, ist perfekt für Drucküberwachung in untergetauchten und/oder rauen Umgebungen zugeschnitten. Derkompakte und sehr robuste Drucksensor kann spezifisch an Kundenanforderungen angepasst werden. Das faseroptische Verlängerungskabel kann eine maximale Länge von 3 Kilometern haben. Der Sensor bietet langfristige Genauigkeit, Haltbarkeit und zuverlässige Druckmessungen mit einem Druckbereich von bis zu 1.000 PSI.
Er ist das perfekte Piezometer: vollständig abgedichtet und bestehend aus einem Gehäuse und einer Membran aus rostfreiem Stahl. Er ist für den Einsatz unter ungünstigen Temperatur- und Druckbedingungen sowie in toxischen oder korrosiven Umgebungen ausgelegt und kann bei Bedarf an Ort und Stelle eingegossen werden.
Dank der Vorteile von Lichtwellenleitern ist er unempfindlich gegenüber elektromagnetischen Störungen, Vibrationen und Blitzschlag, die in der Messumgebung auftreten können.

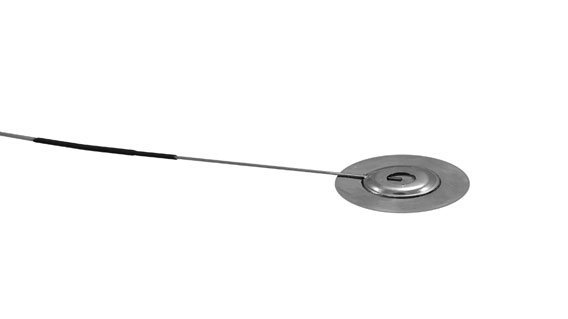

Opsens OPP-GF
Punktschweißfähig für Turbinen und Rohrinstallation
Der OPP-GF, ein MEMS-basierter faseroptischer Drucksensor von Opsens Solutions, ist speziell für die Punktschweißinstallation ausgelegt. Sein niedriges und glattes Profil ist auf Drucküberwachungsanwendungen in Umgebungen zugeschnitten, in denen Flüssigkeitsströmungen und aerodynamische Kräfte nicht durch einen Sensor beeinträchtigt werden dürfen.
Der OPP-GF-Sensor bietet langfristige Genauigkeit und Haltbarkeit mit einem Druckbereich von bis zu 700 kPa. Er eignet sich besonders gut für die Drucküberwachung von Turbinenschaufeln, Wind- und Hydrauliktunneln und Druckrohrleitungen. Er ist in einem robusten Edelstahlgehäuse untergebracht und für den Einsatz in gefährlichen und korrosiven Umgebungen ausgelegt.
Der Sensor kann mit einem Glasfaserkabel mit einer Länge von bis zu drei Kilometern installiert werden. Der Einsatz an rotierenden Teilen wie der Nabe einer Turbinenwelle ist ebenfalls möglich. Kundenspezifische Anpassungen sind möglich.

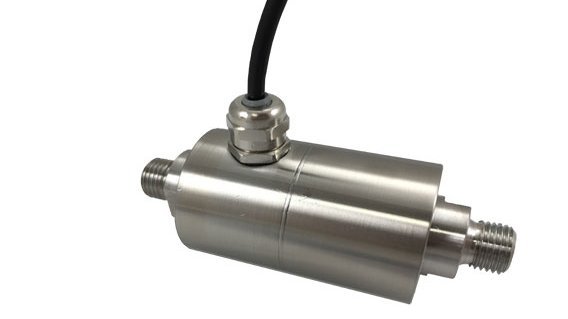

Opsens OPP-GD
Robuster, hochempfindlicher Differenzdrucksensor
Der innovative OPP-GD ist ein kompakter Nass-/Trocken-Differenzdrucksensor, der sowohl negativen als auch positiven Differenzdruck misst (bidirektionaler Sensor). Mit einer Länge von weniger als 100 mm und einem Durchmesser von unter 40 mm kann der Sensor leicht auf begrenztem Raum montiert werden.
Der Differenzdrucksensor kombiniert zwei Vorteile: eine sehr robuste Konstruktion, die hohen statischen Drücken in rauen Umgebungen standhält, und eine hohe Empfindlichkeit zur Messung kleinster Änderungen des Differenzdrucks zwischen zwei Punkten eines unter Druck stehenden Systems. Selbst bei einem statischen Druck von 30 bar kann der Sensor Millibar-Differenzdruckschwankungen mit einer Genauigkeit von 0,1 % messen.
Die sichere Technologie ermöglicht die Drucküberwachung in gefährlichen Umgebungen mit explosiver Atmosphäre. Die faseroptische Technologie bietet vollständige Immunität gegen elektromagnetische Störungen, Vibrationen, Hochspannung, elektrostatische Überspannung und Blitzschlag.
Der Differenzdrucksensor kann mit einem integrierten Temperaturfühler geliefert werden. Der Sensor erfordert keine Wartung oder Kalibrierung und ist ein echtes Plug & Forget-System.

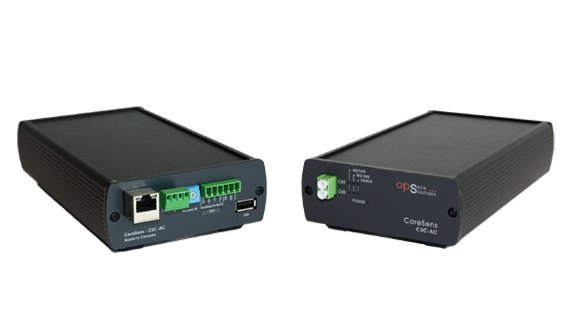

Opsens CoreSens
Vielseitig und skalierbar, unterstützt WLPI- und SCBG-Sensoren
Das Auslesesystem bietet Hochgeschwindigkeitsmessungen mit deterministischer Synchronisation über viele Messkanäle. Mit seiner EtherCAT®-Schnittstelle können mehrere CoreSens-Einheiten zu einem Messsystem mit bis zu 1.300 Messkanälen zusammengefasst werden.
Die CoreSens-Einheit besteht aus zweikanaligen faseroptischen Messmodulen in einem Rackmount-Chassis.
- Die WLX-2(S)-Module auf Basis der WLPI-Technologie (White Light Polarization Interferometry) werden mit faseroptischen Sensoren auf WLPI-Basis von Opsens Solutions zur Messung von Temperatur, Druck, Dehnung oder Verschiebung verwendet.
- Die GSX-2-Module auf Bsis der SemiConductor BanGap (SCBG)-Technologie werden mit faseroptischen Temperatursensoren (OTG-Sensoren) mit SCBG-Technologie von Opsens Solutions zur Messung schneller Temperaturschwankungen verwendet.
Beide Modultypen können in einem einzigen Gehäuse kombiniert werden. Jedes Modul verfügt über zwei faseroptische Messkanäle mit einer Abtastrate von bis zu 1.000 Hz und zwei Analogausgängen.
Vielseitig, modular und skalierbar
Die CoreSens-Einheit ist die neueste Generation der Auslesesysteme von Opsens Solutions. Das Gerät ist modular und skalierbar. Je nach Bedarf können Zweikanal-Messmodule hinzugefügt werden.
Maßgeschneidert für Ihre Bedürfnisse
Der CoreSens ist in einer Rackmount-Chassis-Konfiguration mit bis zu dreizehn WLX-2(S)- und/oder GSX-2-Zweikanal-Messmodule erhältlich. Das Master-EtherCAT®- (CSC-M) oder das Bridge-EtherCAT®- (CSC-B) Schnittstellenmodul zur Steuerung kann bis zu 50 CoreSens-Chassis verwalten, um eine vollständige Kontrolle über insgesamt 1.300 Messkanäle zu gewähren. Eine Stand-alone-Konfiguration mit einem einzelnen WLX-2(S) oder GSX-2 Zweikanal-Messmodul ist ebenfalls erhältlich.
ServSens: für einfache Konfiguration und Datenerfassung
Opsens Solutions bietet eine einfache und vielseitige Webserver-Anwendung, die mit allen CoreSens-Konfigurationen verfügbar ist. In den Chassis-Konfigurationen und mit dem CSC-M-Steuermodul läuft die ServSens-Anwendung in einem eingebetteten Webserver, ohne dass eine Software auf dem Kunden-PC installiert werden muss.
Die ServSens-Anwendung bietet alle Funktionalitäten für die System-, Modul- und Sensorkonfiguration sowie für die Echtzeit-Datenerfassung und -speicherung.
Vielseitige und offene Schnittstellen
Für mehr Flexibilität können Anwender das CoreSens-System an ihr eigenes EtherCAT®-Netzwerk (mit CSC-B-Modul) oder Ethernet-Netzwerk (mit CSC-M-Modul) anschließen.
Die offene Schnittstellenarchitektur ermöglicht Anwendern, ihre eigene Anwendungsschnittstelle für eine EtherCAT®- oder Ethernet-basierte Kommunikationsverbindung mit dem CoreSens-Gerät zu entwickeln und zu verwenden. SCPI-ähnliche Befehle für eine einfache Programmierung werden von beiden Schnittstellen unterstützt.
EtherCAT-Fähigkeit
Die EtherCAT®-Schnittstelle und das EtherCAT®-Protokoll sind die beste Wahl für eine echte deterministische Synchronisierung von Hochgeschwindigkeits- und Mehrkanalmessungen.
Damit steht ein hochmoderner industrieller Echtzeit-Feldbus auf Ethernet-Basis in allen Rackmount-Versionen der CoreSens-Produkte zur Verfügung.
EtherCAT® ist eine eingetragene Marke und patentierte Technologie, lizenziert von Beckhoff Automation GmbH, Deutschland.
LogSens: CoreSens Stand-alone
Die LogSens-Software wird mit dem CoreSens Stand-alone-System für die Verwendung mit der USB-Schnittstelle geliefert. LogSens bietet alle Funktionalitäten für die Konfiguration des Systems, des Moduls und der Sensoren sowie für die Erfassung und Speicherung von Daten in Echtzeit.
Beispielhafte Anwendungen
Nach Branchen
- Bauwesen: Überwachung ziviler und geotechnischer Infrastrukturen (Brücken, Dämme, Tunnel, Bergwerke, Gebäude)
- Militär, Luft- und Raumfahrt: Prüfung und Überwachung von Flugzeugkomponenten
- Industrie: Automatisierung und Prozesskontrolle
- Energie: Windpark, nukleare Umgebung, Turbineninstrumentierung, Hochspannungsbereiche
- Öl und Gas: Offshore-Plattformen, Raffinerie- und Lageranwendungen
Nach Parametern
Gleichzeitige und synchronisierte Hochgeschwindigkeitsmessungen von
- Temperatur
- Druck
- Dehnung
- Verdrängung

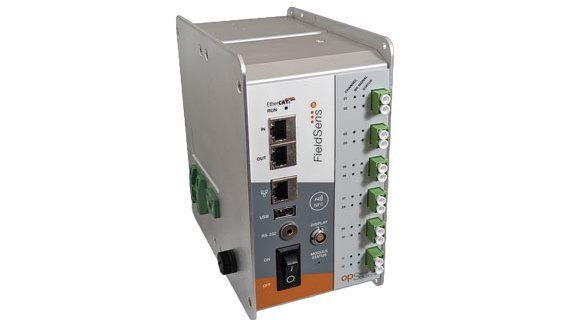

Opsens FieldSens-W
Kompakt, robust und mehrkanalig für alle faseroptischen WLPI-Sensoren
FieldSens-W ist ein kompaktes und robustes Mehrkanal-Auslesesystem, das mit allen interferometrischen faseroptischen Sensoren von Opsens Solutions, d. h. den WLPI-Sensoren, für Temperatur-, Druck-, Dehnungs- und Positionsmessungen verwendet werden kann.
FieldSens-W basiert auf White Light Polarization Interferometry (WLPI)-Technologie. Es ist äußerst vielseitig, unterstützt eine breite Palette von faseroptischen Sensoren und bietet eine Abtastrate von bis zu 250 Hz (bei einem aktiven Kanal). Es sind maximal 32 Module mit bis zu 12 Kanälen pro Modul möglich (bis zu 384 Kanälen).
Das Gerät bietet mehrere Schnittstellen für die Fernsteuerung und Echtzeit-Datenerfassung: EtherCAT®, 10/100 Base-T Ethernet, USB, RS-232 und CAN FD. Die offene Schnittstelle ermöglicht eine einfache Integration in vorhandene externe Datenerfassungssoftware. Ein optionales tragbares Touchscreen-Display ist auch für Stand-alone-Konfigurationen erhältlich (sinnvoll für die Vor-Ort-Wartung oder an abgelegenen Standorten). Das Gerät ist mit einem internen Speicher ausgestattet, um die notwendige Autonomie zu gewährleisten.
Merkmale
- Kompaktes und robustes Design
- Vielseitig einsetzbar durch modularen Aufbau mit bis zu 384 Kanälen
- EtherCAT®, Ethernet, USB-Schnittstelle, RS-232 und CAN FD
- Kann im Gehäuse unter Outdoor-Bedingungen eingesetzt werden
- Unterstützt eine breite Palette von Sensoren
- Modulares Design ermöglicht sowohl WLPI- als auch GaAs-Technologien im selben System
Beispielhafte Anwendungen
- Geotechnische Anwendungen
- Bauwesen: Überwachung von Infrastrukturen
- Industrie: Automatisierung und Prozesskontrolle
- Tragbare oder Tischgeräte
- Hochspannungsbedingungen
- EMI-, RFI- und Mikrowellen-Umgebungen
- Gefährliche und nukleare Umgebungen
- Autonome Überwachung in abgelegenen Gebieten

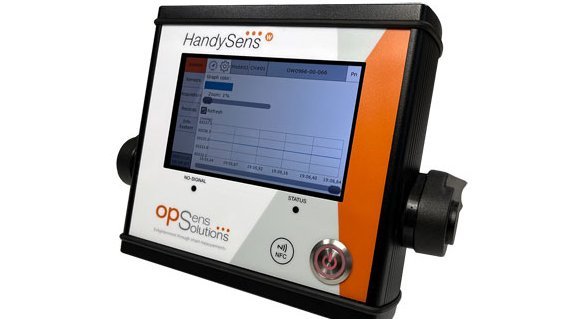

Opsens HandySens-W
Tragbar, hochzuverlässig und mehrkanalig für alle WLPI-Sensoren
FieldSens-W ist ein kompaktes und robustes Mehrkanal-Auslesesystem, das mit allen interferometrischen faseroptischen Sensoren von Opsens Solutions, d. h. den WLPI-Sensoren, für Temperatur-, Druck-, Dehnungs- und Positionsmessungen verwendet werden kann.
Das System basiert auf der White Light Polarization Interferometry (WLPI)-Technologie, unterstützt eine breite Palette faseroptischer Sensoren und bietet eine Abtastrate von bis zu 250 Hz.
HandySens-W ist mit einem 5,0-Zoll-Touchscreen ausgestattet und kann für Fernüberwachungsprojekte mit Batterien betrieben werden. Der Einkanal-Signalaufbereiter kann direkt über das Touchscreen-Display oder remote über die Ethernet-Schnittstelle 10/100 Base-T und/oder USB zur Echtzeit-Datenerfassung gesteuert werden. Das Gerät ist mit einem internen Speicher ausgestattet, um die erforderliche Autonomie an entfernten Standorten zu gewährleisten.
Merkmale
- Kompaktes und robustes Design
- Tragbares, batteriebetriebenes Gerät
- Abtastrate bis zu 250 Hz
- Großes praktisches Touchscreen-Display
- Ethernet- und USB-Schnittstelle
- Unterstützt Dehnungs-, Druck-, Temperatur- und Positionssensoren
Beispielhafte Anwendungen
- Geotechnische Anwendungen
- Bauwesen: Überwachung von Infrastrukturen
- Industrie: Automatisierung und Prozesskontrolle
- Tragbare oder Tischgeräte
- Hochspannungsbedingungen
- EMI-, RFI- und Mikrowellen-Umgebungen
- Gefährliche und nukleare Umgebungen
- Autonome Überwachung in abgelegenen Gebieten

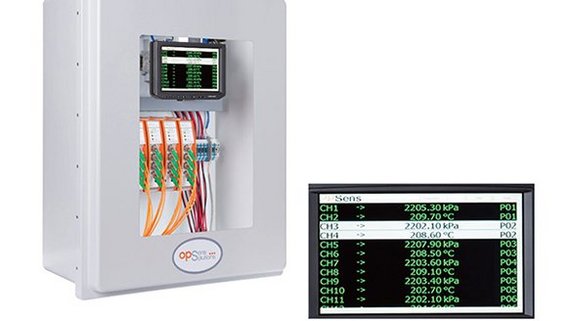

Opsens WellSens II
Mehrkanaliger Signalaufbereiter
WellSens Gen II ist ein robustes und sehr zuverlässiges Mehrkanal-Auslesesystem. Es ist mit dem interferometrischen faseroptischen Druck- und Temperatursensor OPP-W von Opsens für raue Umgebungen kompatibel. Der WellSens Gen II kann in einem Umgebungstemperaturbereich von -20 °C bis +60 °C betrieben werden.
Der weite Betriebstemperaturbereich und der niedrige Stromverbrauch machen ihn ideal für abgelegene Anwendungen, die mit Solarzellen oder Generatoren betrieben werden. Das modulare DIN-Schienen-Design ermöglicht eine nahtlose Erweiterung bei wachsenden Anforderungen. Die hohe Präzision, der geringe Platzbedarf, die schnellen Abtastraten und die einfache Bedienung machen ihn zur Lösung der Wahl für Ölfeld- oder industrielle Prozessanwendungen.
Wesentliche Merkmale
- Hohe Linearität, Präzision und schnelle Abtastraten
- Erweiterbar auf bis zu 128 Kanäle
- Modulares DIN-Schienen-Design
- Flexibel - unterstützt aktuelle und zukünftige WLPI-Produkte (P/T-, Weg- und Dehnungssensoren)
- Breiter Betriebstemperaturbereich
- Geringe Leistungsaufnahme - <12 W für 2 Kanäle (ohne Display)
- Ideal für dezentrale Anwendungen mit Solarpanel
- Unterstützt eine Vielzahl von Schnittstellen- und Kommunikationsprotokollen, einschließlich RS485, TCP/IP und ModBus
- Anwendungssteuerung - programmierbare Alarme und E/A-Optionen
Beispielhafte Anwendungen
- Bohrloch-Messungen
- CO2-Speicherung (Überwachung von Lagerstätten)
- Überwachung im Bohrloch bei thermischer EOR (Enhanced Oil Recovery)
- Intelligente Feldinstrumentierung
- Gefährliche und starke EMI/RFI/MRI-Umgebungen
